Het compacte werkstukdrager omloopsysteem

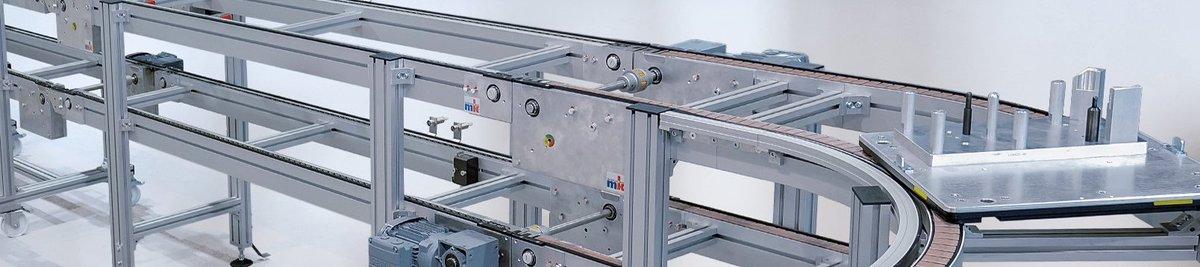

Versamove standard is het meest compacte van de drie Versamove-systemen. Het biedt volledig elektrische functie-eenheden en voordelige bochtmodules. Door het speciaal ontwikkelde 45-mm-aluminiumprofiel voor de basisopbouw van het gehele systeem, is het bovendien compatibel met andere op de markt bestaande systemen en werkstukdragers.

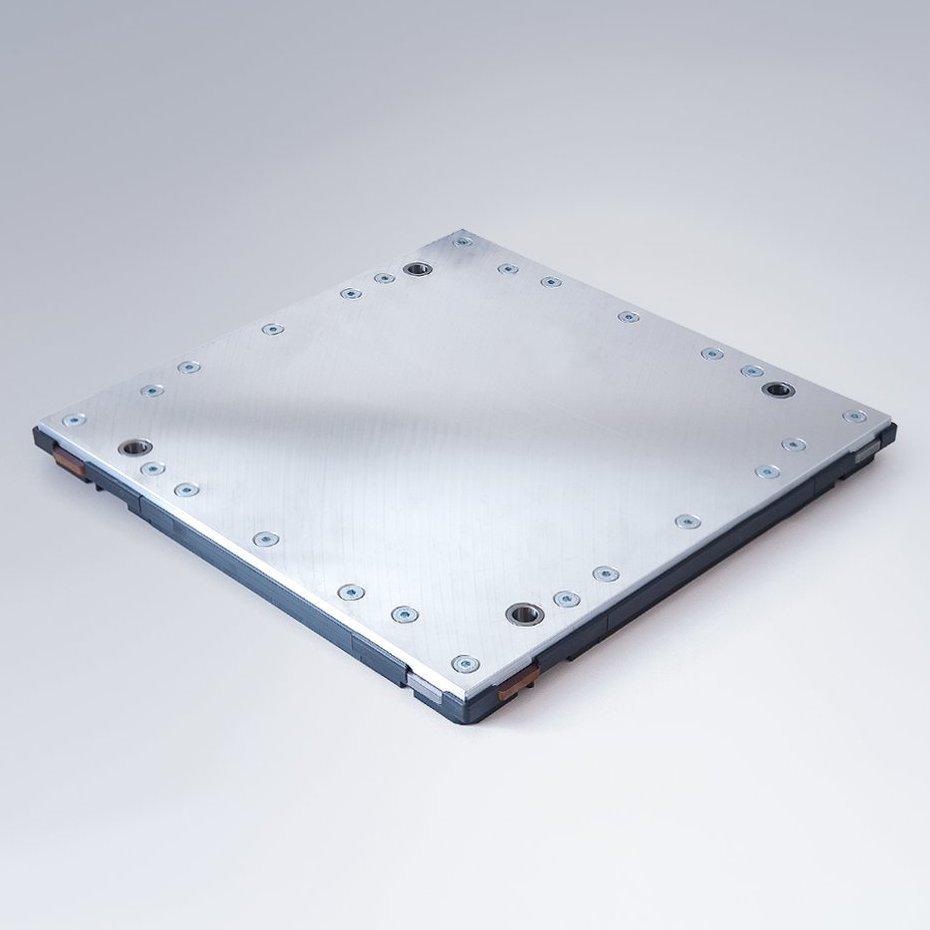

Versamove standard transporteert werkstukdragers vanaf een grootte van 240x240 tot 400x400 mm, waarbij afmetingen individueel of in een 80-mm-raster mogelijk zijn. Het systeem kan een totale belasting van 40 kg per werkstukdrager transporteren. Bijzonder zijn de voordelige bochtmodules met vlakplaatketting of de compacte bocht met ronde riemen voor krappe ruimtes. Bovendien zijn alle functie-eenheden ook volledig elektrisch verkrijgbaar. Deze werken zonder perslucht en zorgen voor een stillere werking en minder onderhoud.
De sectoren waarop het systeem zich richt, zijn o.a. automotive, consumentengoederen, verpakkingsindustrie, elektrotechniek, logistiek en materiaalstroom.
Versamove standard electric
Voor een efficiënte en milieuvriendelijke procesautomatisering

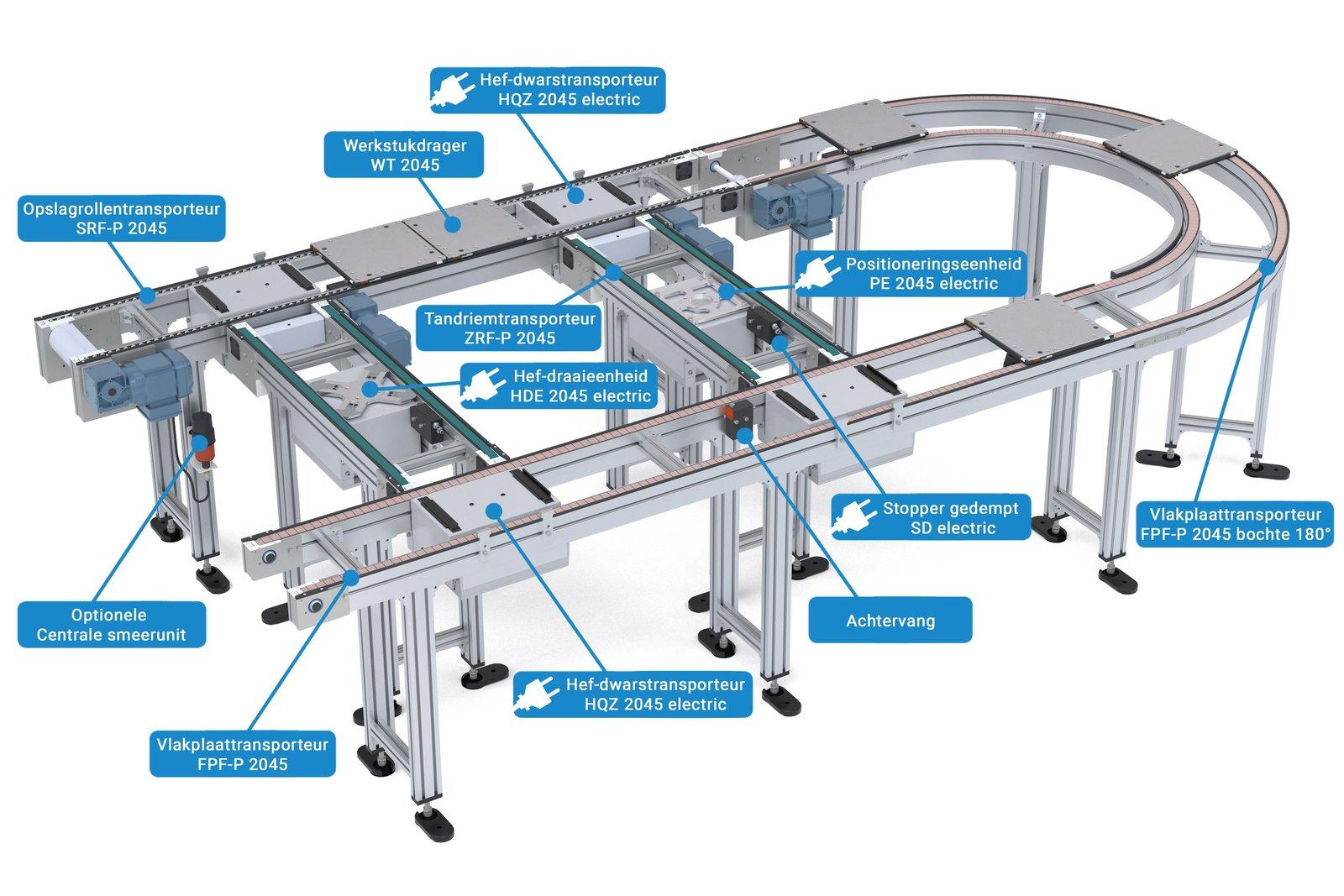

De functiemodule, zoals de hefdwarstransporteur HQZ, de hefdraaieenheid HDE, de positioneereenheid PE en de aanslagen SU/SD, zijn nu ook volledig elektrisch verkrijgbaar. Dit betekent dat er helemaal geen persluchttoevoer nodig is. Montage achteraf in bestaande Versamove-systemen is probleemloos mogelijk. Bij een bestaande infrastructuur met pneumatische systemen kan het zinvol zijn om deze geleidelijk of in één keer te vervangen door elektrische modules.
- Geringe hoogte
- 14 mm hefbeweging met stappenmotor via excentriek
- Geleiding via lineaire wentellagers en geleidingsstangen
- Inductieve positie-uitlezing
- Stoppen met schuifbalk met stopschouder
- Lasten tot 40 kg
- Snelhede 10 m/min
- Geringe hoogte
- 16 mm hefbeweging met stappenmotor via excentriek
- Geleiding via lineaire wentellagers en geleidingsstangen
- Inductieve positie-uitlezing
- Rotatie in 90° stappen
- Lasten tot 40 kg
- Geringe hoogte
- 5 mm hefbeweging met stappenmotor via excentriek
- Geleiding via lineaire wentellagers en geleidingsstangen
- Positioneren in X-, Y- en Z-richting
- Positioneren via positioneringsbussen in de dragerplaat van de wd
- Inductieve positie-uitlezinge
- Herhaalnauwkeurigheid: ± 0,2 mm

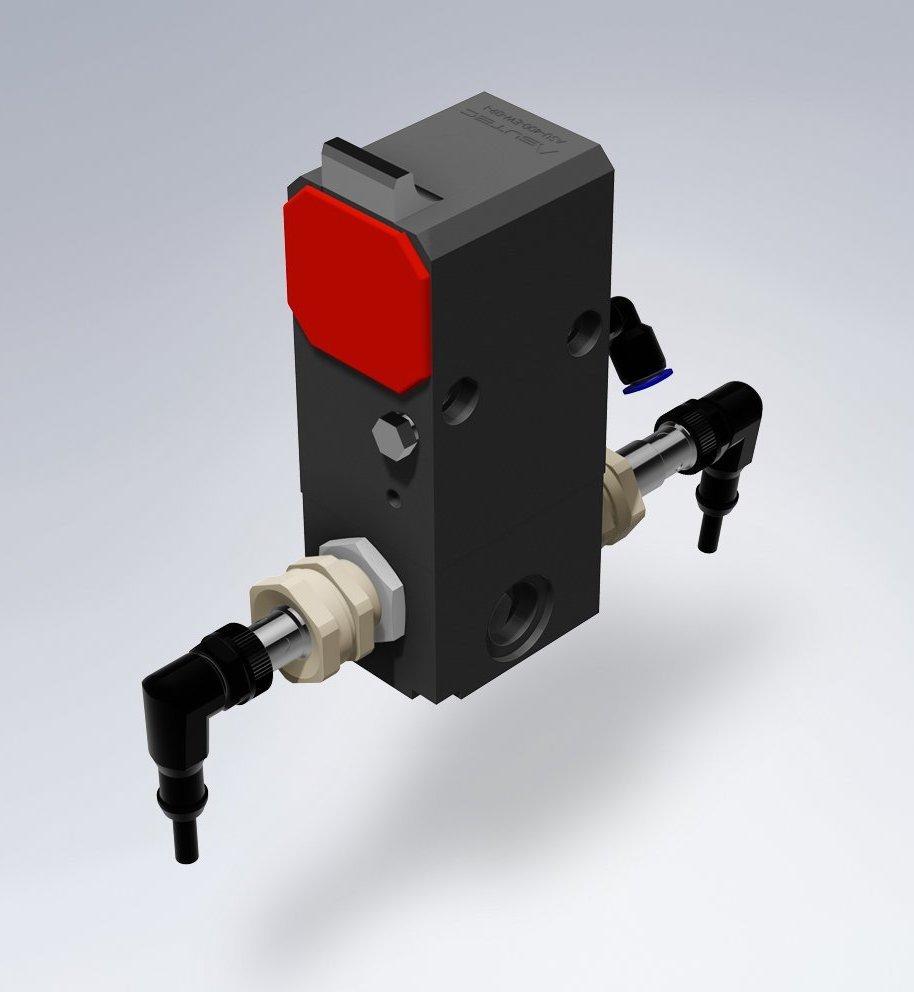

- Ongedempt en gedempt stoppen
- Stopperuitlezingen elektrisch of inductief mogelijk
- Activering dubbelwerkend
- Directe montage op het bandlichaam (geen extra houder nodig)
- Toegestane last is afhankelijk van de stoppervariant en de transportsnelheid)
- Pneumatische hefbeweging 20 mm
- Geleiding via lineaire wentellagers en geleidingsstangen
- Handmatig spanstation inbegrepen
- Inductieve positie-uitlezing (optioneel Reed-contact)
- Bovenste afdekking naar keuze uit roestvrijstalen plaat (optioneel Makrolon transparant)
- Lasten tot 40 kg
- Snelheden 6, 9, 12, 15 en 18 m/min
- Individuele rotatiesnelheden

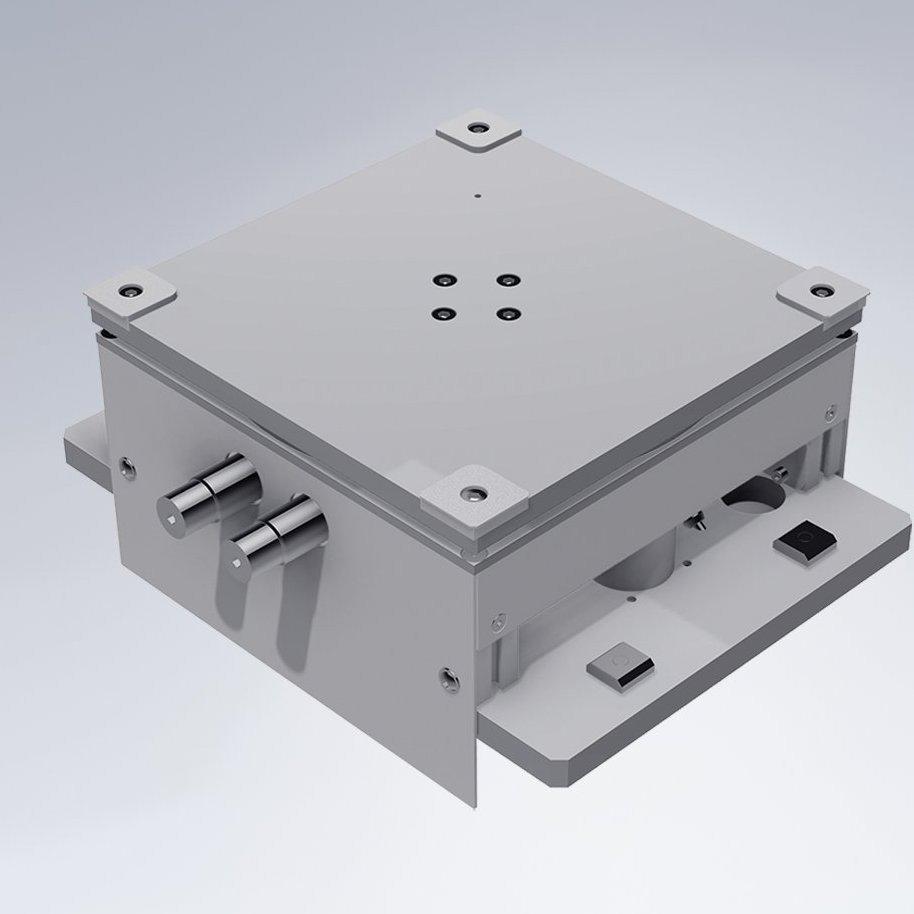

- Pneumatische hef- en draaibeweging
- Geleiding via lineaire wentellagers en geleidingsstangen
- Inductieve positie-uitlezing (optioneel Reed-contact)
- Lasten tot 40 kg
- Draaibeweging 90° en 180°
- Positioneren in X-, Y- en Z-richting
- Positioneren via positioneringsbussen in de dragerplaat van de wd
- Inductieve positie-uitlezing
- Herhaalnauwkeurigheid: ± 0,1 mm
- Cilinderslag: 30 mm

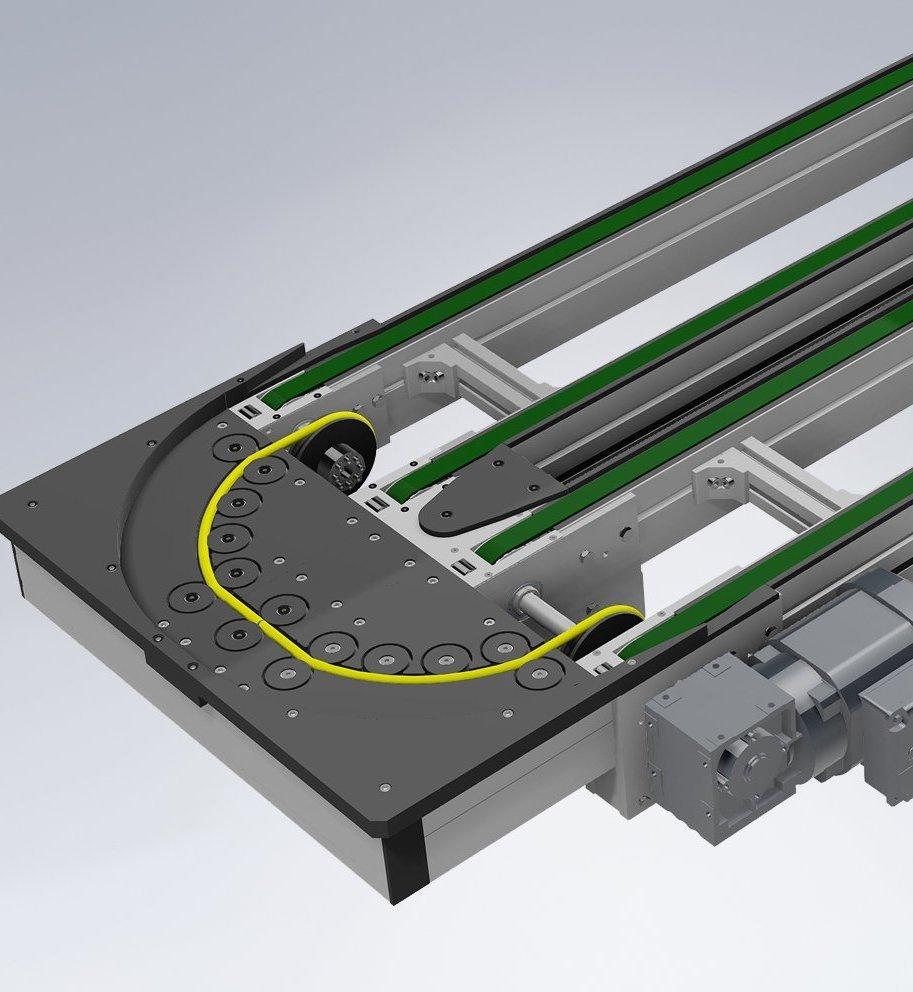

- 90°- en 180°-draai op een klein oppervlak (andere hoeken op wens te realiseren)
- Bijzonder geschikt voor dicht bij elkaar staande parallelle transporttrajecten
- Vervangt hef-dwarseenheid en hef-draaieenheid (werkstuk behoudt oriëntatie)
- Verkrijgbaar met eigen aandrijving of aangedreven door aangrenzend traject
- Transportmedium: rondriem
- Eenvoudige toegang tot de binnenruimte via opklapbare transporteur
- Snel en veilig onderhoud
- Gasdrukveer beveiligt tegen terugvallen
- Veiligheidsschakelaar beschermt tegen onbevoegde toegang
- Bedienen van twee transporthoogtes
- Pneumatisch heffen en neerlaten
- Snelheden zijn traploos instelbaar
- Transporttype FPF, ZRF en SRF mogelijk (hier getoond: ZRF)
- Nuttige belasting tot 100 kg
