Das kompakte Werkstückträger Umlaufsystem

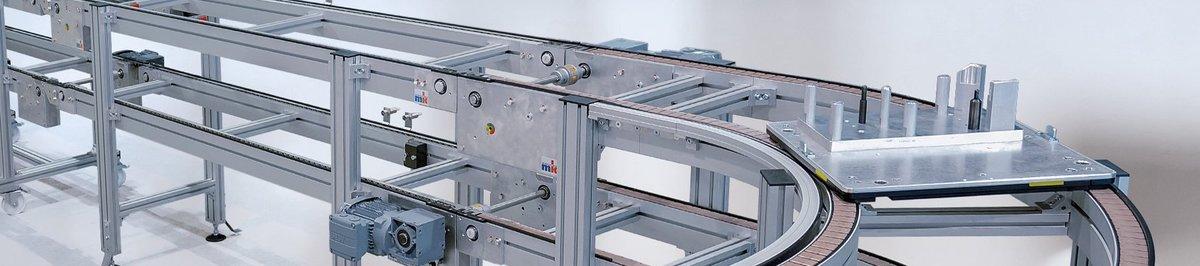

Versamove standard ist das kompakteste der drei Versamove-Systeme. Es bietet vollelektrische Funktionseinheiten und kostengünstige Kurvenmodule. Aufgrund des eigens entwickelten 45mm-Aluprofils für den Basisaufbau des gesamten Systems, ist es zudem kompatibel zu anderen am Markt bestehenden Systemen und Werkstückträgern.
Versamove standard transportiert Werkstückträger ab einer Größe von 240x240 bis 480x480 mm, wobei Abmessungen individuell oder im 80-mm-Raster möglich sind. Das System kann eine Gesamtlast von 40 kg pro Werkstückträger fördern. Die Besonderheit sind die kostengünstigen Kurvenmodule mit Flachplattenkette oder die kompakte Kurve mit Rundriemen für beengte Platzverhältnisse. Zudem sind alle Funktionseinheiten auch vollelektrisch verfügbar. Diese kommen ohne Druckluft aus und ermöglicht einen leiseren sowie wartungsärmeren Betrieb.
Die Focusbranchen des Systems sind u.a. Automotive, Konsumgüterindustrie, Verpackungsindustrie, Elektrotechnik, Logistik und Materialfluss.

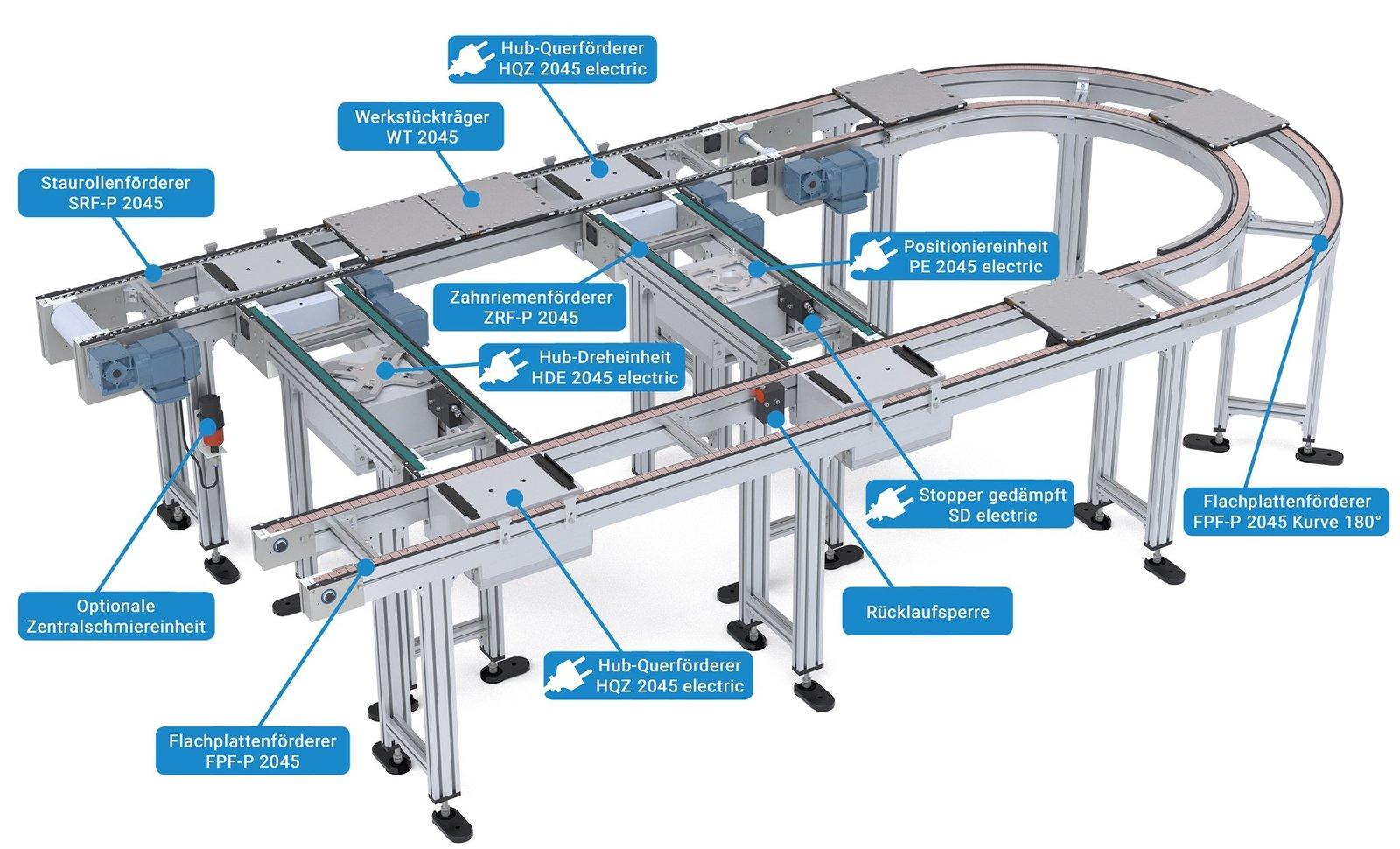

Systemüberblick Versamove standard
Versamove standard electric
Für eine effiziente und umweltfreundliche Prozessautomatisierung
Beim Versamove standard, sind die Funktionseinheiten, wie der Hub-Querförderer HQZ, die Hub-Dreheinheit HDE, die Positioniereinheit PE und die Stopper SU/SD auch vollelektrisch verfügbar. So kann komplett auf die Bereitstellung von Druckluft verzichtet werden. Eine Nachrüstung in bestehende Versamove-Systeme ist problemlos möglich. Bei vorhandener Pneumatik-Infrastruktur kann es sinnvoll sein, diese schrittweise oder in einem Zug durch elektrische Module zu ersetzen.
ZRF-P 2045 - Zahnriemenförderer
- Besonders gut für den Taktbetrieb geeignet
- Hohe Geschwindigkeit und Beschleunigung
- Leiserer Betrieb gegenüber anderen Fördertypen
- Wartungsarm
- Reversierbetrieb möglich
- Optional in Antistatikausführung
- Länge: 600-6000 mm
- Breite: 255-655 mm
- Gesamtbelastung: bis 200 kg
- Geschwindigkeit: bis 30 m/min
- PAR/PAZ Beschichtung
SRF-P 2045 - Staurollenkettenförderer
- Besonders gut für Staubetrieb geeignet
- Optimal für hohe Lasten
- Höhere Betriebstemperaturen möglich
- Staurollen in Stahl oder Kunststoff erhältlich
- Automatische Spannstation inklusive
- Optional in Antistatikausführung
- Länge: 600-6000 mm
- Breite: 255-655 mm
- Gesamtbelastung: bis 500 kg
- Geschwindigkeit: bis 30 m/min
FPF-P 2045 - Flachplattenkettenförderer
- Für Staubetrieb geeignet
- Kurvengängig bei einem Innenradius von 600 mm
- Kurvenbögen mit einem Antrieb in 90° und 180°
- Automatische Spannstation inklusive
- Optional in Antistatikausführung
- Länge: 500-6000 mm
- Breite: 235-495 mm
- Gesamtbelastung: bis 400 kg
- Geschwindigkeit: bis 18 m/min

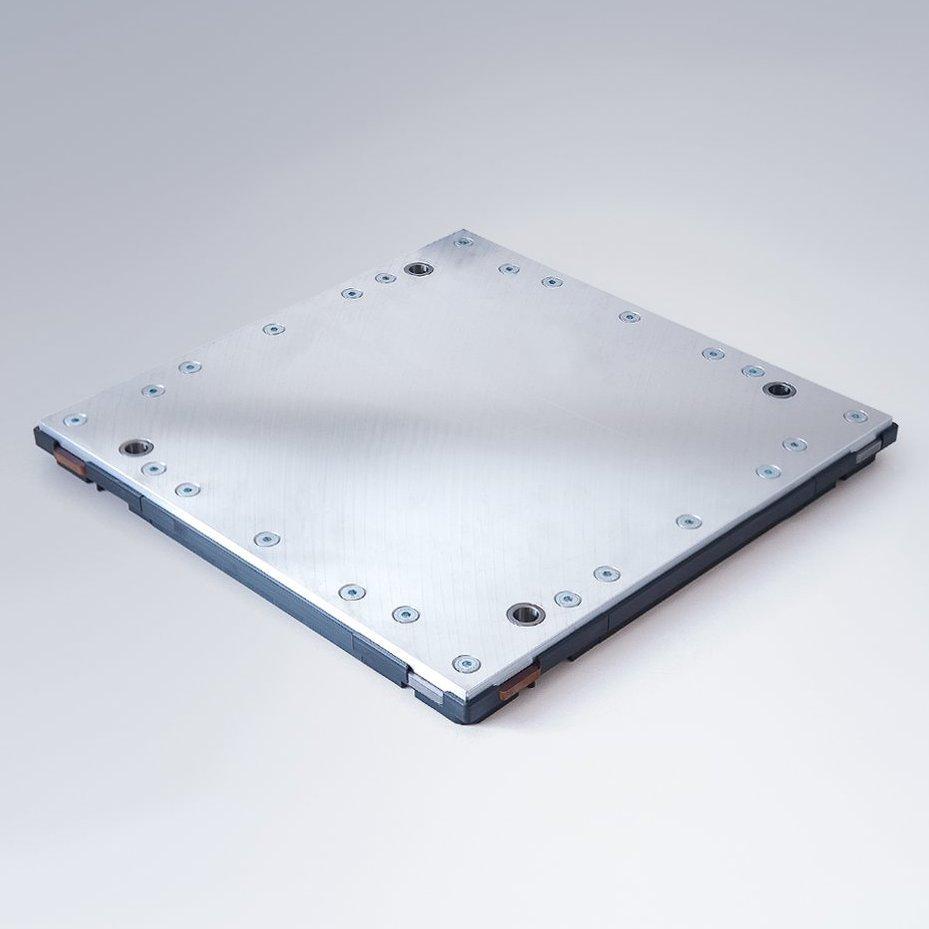

WT 2045 - Werkstückträger/Palette
- robuste, aber leichte Trägerplatte aus Aluminium
- Gleitleisten aus PE
- Integrierte Positionierbuchsen und Dämpfungspuffer
- Optional in Antistatikausführung
- Breite und Länge: 160, 200-640 mm
- Gesamtbelastung: bis 40 kg
- Trägerplatte: 8, 10, 12 mm
- Gesamthöhe: 25, 27, 29 mm
HQZ 2045 electric - Hub-Querförderer (Eckumsetzer)
- Geringe Bauhöhe
- 14 mm Hubbewegung mit Schrittmotor über Exzenter
- Führung über Linearkugellager und Führungsstangen
- Induktive Positionsabfrage
- Stoppen per Gleitleiste mit Stoppschulter
- Lasten bis 40 kg
- Geschwindigkeit 10 m/min
HDE 2045 electric - Hub-Dreheinheit
- Geringe Bauhöhe
- 16 mm Hubbewegung mit Schrittmotor über Exzenter
- Führung über Linearkugellager und Führungsstangen
- Induktive Positionsabfrage
- Drehung in 90°-Schritten
- Lasten bis 40 kg
PE 2045 electric - Positioniereinheit (Aushubeinheit)
- Geringe Bauhöhe
- 5 mm Hubbewegung mit Schrittmotor über Exzenter
- Führung über Linearkugellager und Führungsstangen
- Positionieren in X-,Y- und Z-Richtung
- Positionieren über Positionierbuchsen in der Trägerplatte des WTs
- Induktive Positionsabfrage
- Wiederholgenauigkeit: ± 0,2 mm
Stopper ungedämpft SU electric / gedämpft SD electric
- Ungedämpftes und gedämpftes Stoppen
- Stopperabfragen elektrisch oder induktiv möglich
- Betätigung doppelwirkend
- Direkte Montage am Bandkörper (keine zusätzlichen Halter erforderlich)
- Zulässige Last ist abhängig von der Stoppervariante und der Fördergeschwindigkeit

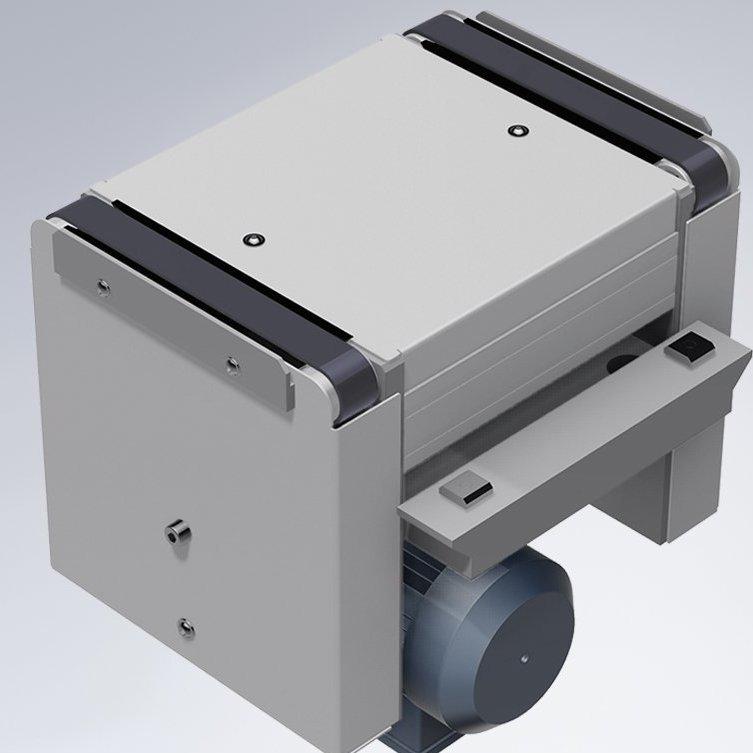

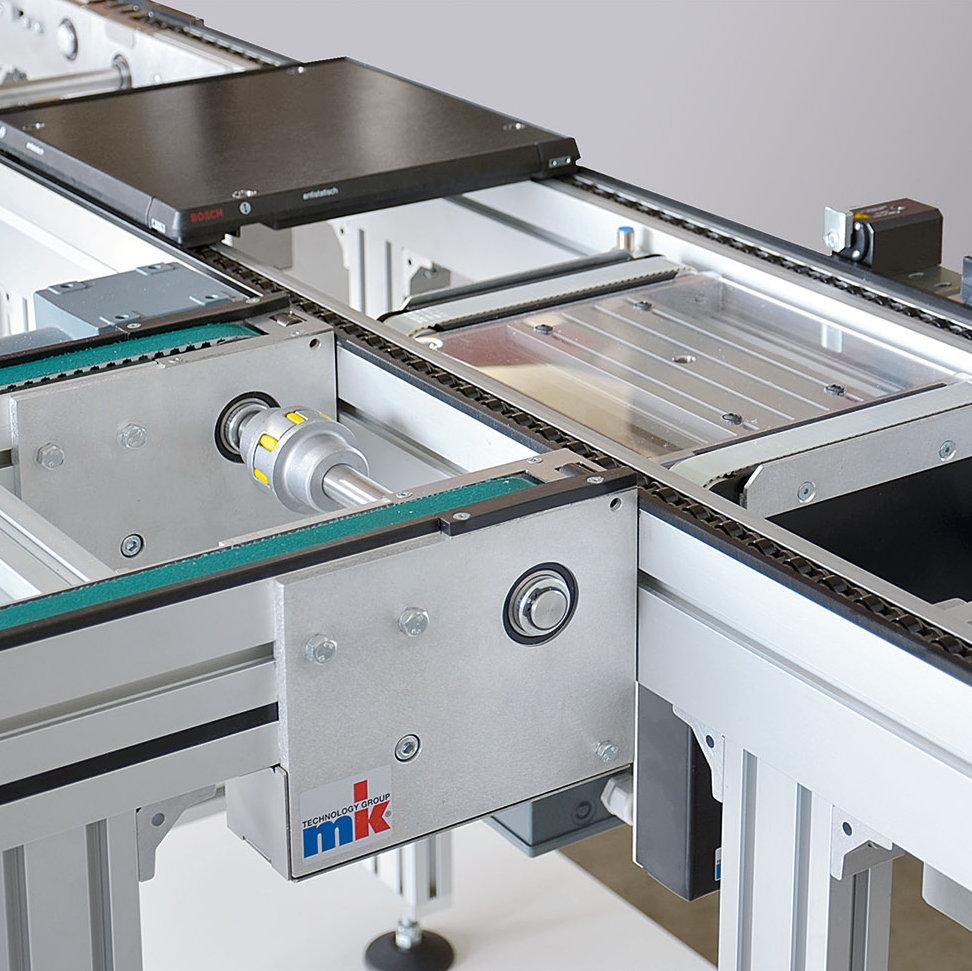

HQZ 2045 - Hub-Querförderer (Eckumsetzer)
- Pneumatische Hubbewegung 20 mm
- Führung über Linearwälzlager und Führungsstangen
- Manuelle Spannstation inklusive
- Induktive Positionsabfrage (optional Reed-Kontakt)
- Obere Abdeckung wahlweise aus Edelstahlblech (optional Makrolon transparent)
- Lasten bis 40 kg
- Geschwindigkeiten 6; 9; 12; 15 und 18 m/min

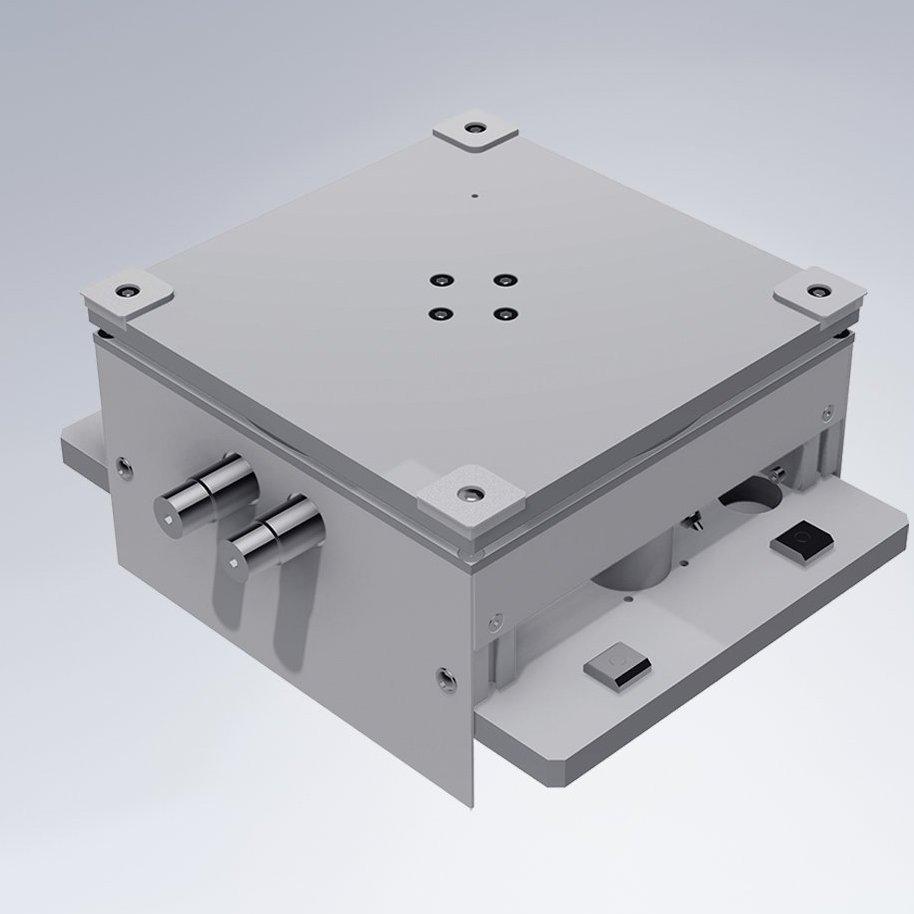

HDE 2045 - Hub-Dreheinheit
- Individuelle Rotationsgeschwindigkeiten
- Pneumatische Hub- sowie Drehbewegung
- Führung über Linearwälzlager und Führungsstangen
- Induktive Positionsabfrage (optional Reed-Kontakt)
- Drehbewegung 90° und 180°
- Lasten bis 40 kg

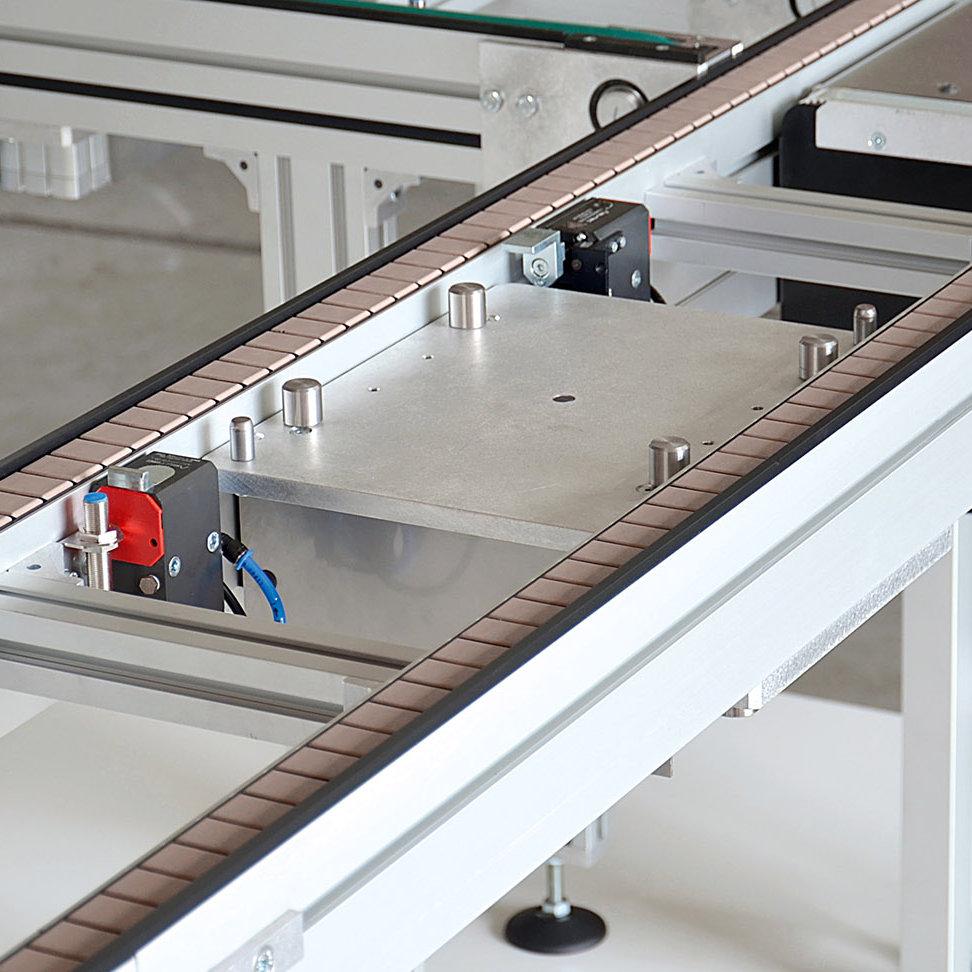

PE 2045 - Positioniereinheit (Aushubeinheit)
- Pneumatische Hubbewegung
- Positionieren in X-,Y- und Z-Richtung
- Positionieren über Positionierbuchsen in der Trägerplatte des WTs
- Induktive Positionsabfrage
- Wiederholgenauigkeit: ± 0,1 mm
- Zylinderhub: 30 mm

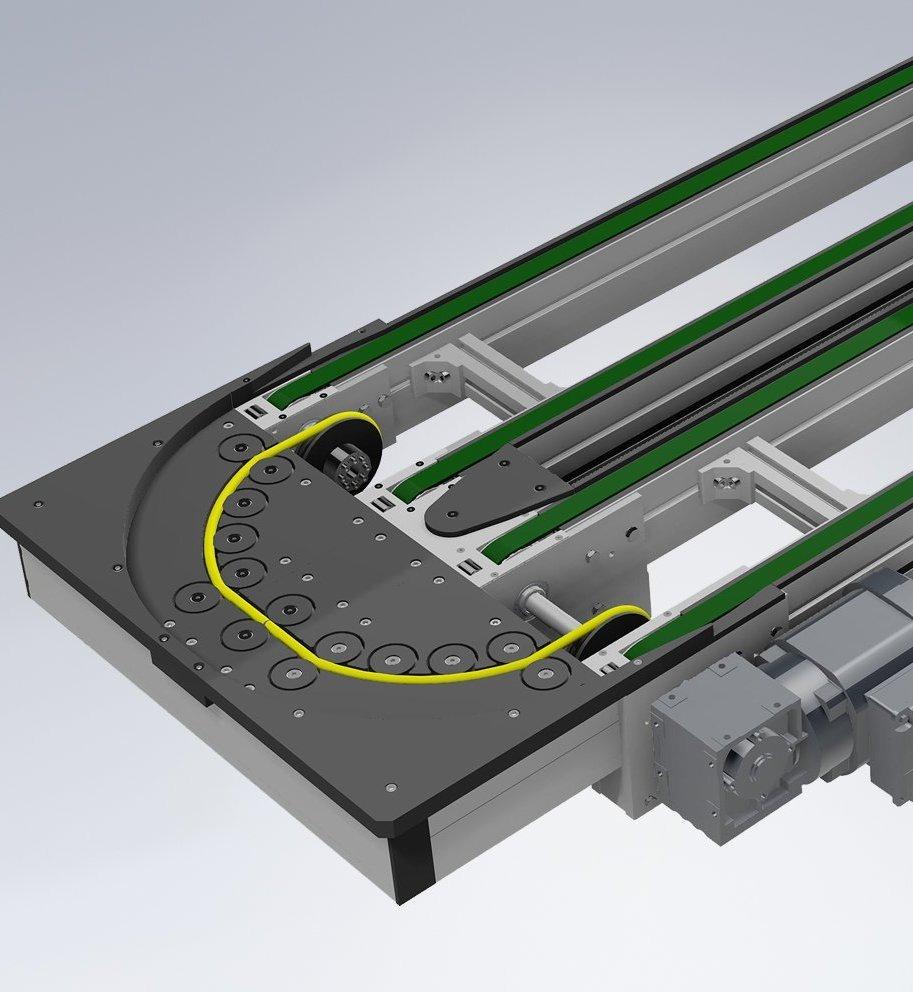

KER 2045 - Kompakte Kurveneinheit
- 90° und 180°-Wendung auf engstem Raum (andere Winkel auf Wunsch realisierbar)
- Besonders gut für eng aneinander stehende, parallel Förderstrecken
- Ersetzt Hub-Quereinheit und Hub-Dreheinheit (Werkstück behält Orientierung)
- Mit eigenem Antrieb erhältlich oder durch angrenzende Strecke angetrieben
- Fördermedium: Rundriemen
WTZ 2045 - Wartungszugang
- Einfacher Zugang zum Innenraum mittels aufklappbarem Förderer
- Schnelle und sichere Wartung
- Gasdruckfeder sichert gegen Zurückfallen
- Sicherheitsschalter schützt vor unbefugtem Zugang

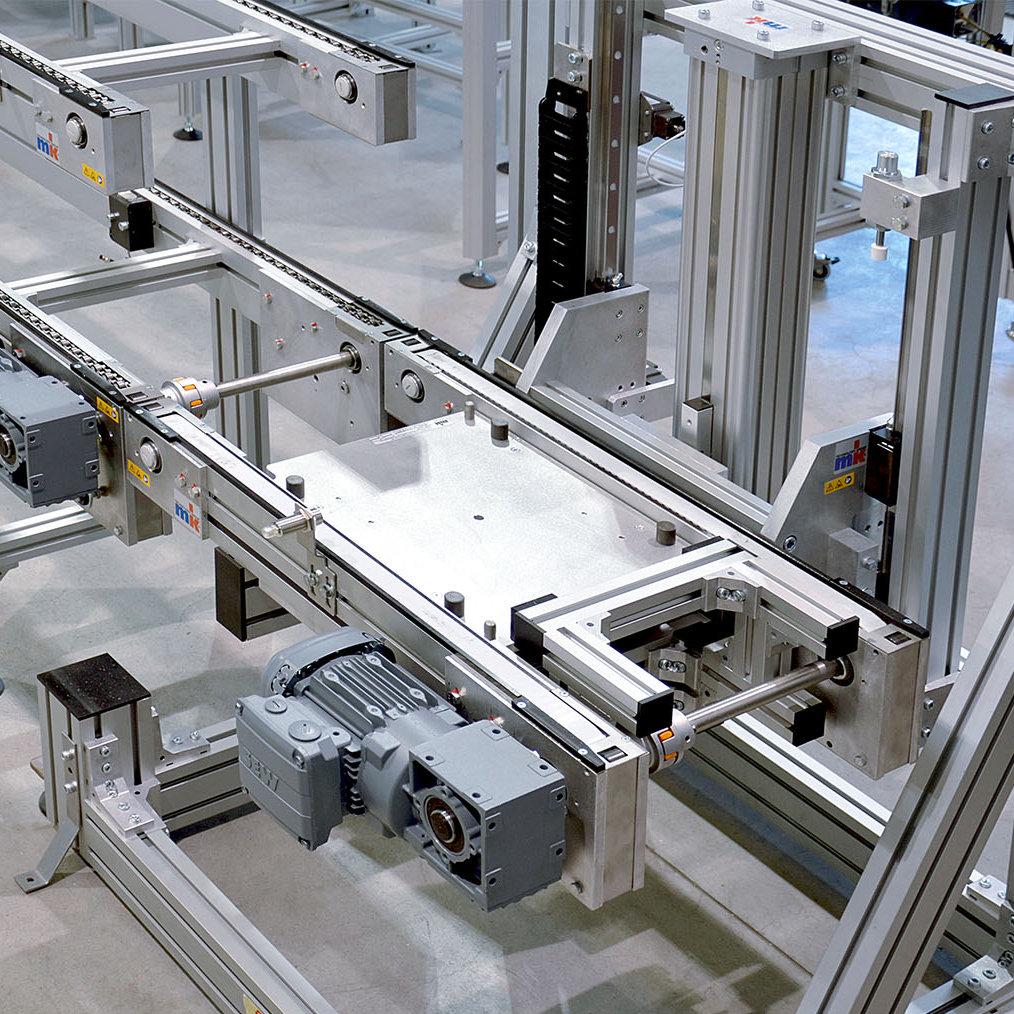

KHL 2045 - Kurzhublift
- Anfahren von zwei Transporthöhen
- Pneumatisches Heben und Senken
- Geschwindigkeiten sind stufenlos einstellbar
- Fördertyp FPF, ZRF und SRF möglich (hier dargestellt ZRF)
- Nutzlast bis 100 kg

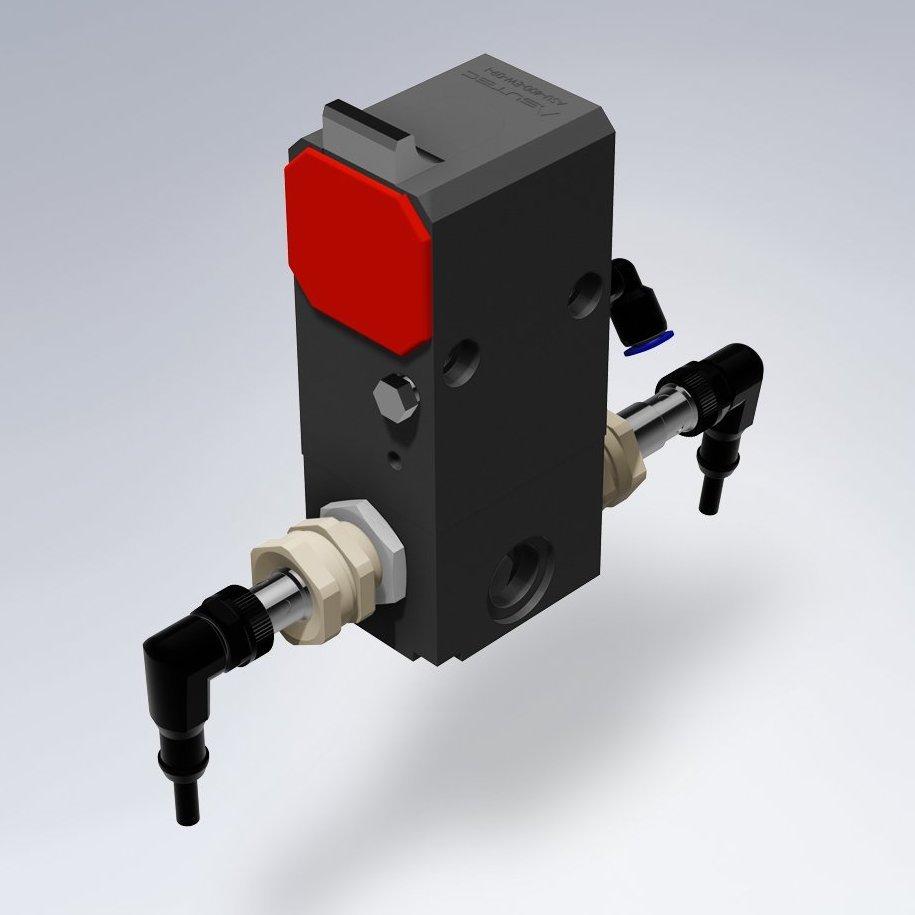

Stopper ungedämpft SU/ gedämpft SD
- Ungedämpftes und gedämpftes Stoppen
- Stopperabfragen elektrisch oder induktiv möglich
- Betätigung einfach- oder doppelwirkend
- Direkte Montage am Bandkörper (keine zusätzlichen Halter erforderlich)
- Zulässige Last ist abhängig von der Stoppervariante und der Fördergeschwindigkeit
