In hoogte verstelbare assemblagelijn met 3 werkstations en rollenbaan: De assemblagelijn heeft 3 werkstations met elektrische hoogteverstelling. Dit kan eenvoudig worden aangepast aan verschillende lichaamslengtes. Een zwaartekrachtrollenbaan RBS-P 2066 met een roldiameter van 40 mm strekt zich uit over de volledige breedte van het tafelblad. Op deze transportband kunnen de producten moeiteloos van het ene naar het andere verwerkingsstation verplaatst worden. Materiaal wordt aangevoerd via grijperboxrekken aan de achterkant van de lijn. Boven de werkstations heeft de assemblagelijn een portaalstructuur met gereedschapsglijders en LED-verlichting.

Duwtafel - buffersysteem bestaande uit Versaflex A08 en modulaire transportbanden: De duwtafel dient als buffer- en overloopgebied voor ronde, stationaire producten (blikjes, flessen, enz.) binnen een productielijn. Bij knelpunten in het downstreamproces worden de producten verzameld, teruggevoerd en vervolgens met verminderde ophopingsdruk verder geleid. Een Versaflex A08 scharnierende bandtransporteur met een constante snelheid dient als hoofdlijn, geflankeerd door een MBF P 2040 modulaire bandtransporteur. De smallere modulaire bandtransporteur loopt in tegengestelde richting om de tegendruk van de zich ophopende producten te verminderen en ze terug te voeren. De bredere modulaire bandtransporteur loopt in de lijnrichting en dient als extra opslagruimte. Zijgeleiders met vrijlopende rollen minimaliseren de wrijving.

SPU 2040 carrousel met automatische terugloop van lege werkstukpallets onder: De accumulerende enkelstrengs carrousel op basis van de SPU 2040 is geschikt voor het aan- en afvoeren van verwerkingscellen, voor het koppelen van machines of als compacte assemblagelijn. De werkstukdragers worden bovenaan ingevoerd en zijn aan het begin van de band klaar voor belading. Na het verwijderen van het werkstuk worden lege werkstukdragers automatisch meegenomen in de deflector en teruggebracht naar de startpositie onder het transportniveau. Dit betekent dat lege werkstukdragers niet handmatig hoeven te worden behandeld of apart hoeven te worden teruggebracht. Extra retoursecties, extra transportbandniveaus of hef- en daalapparaten zijn niet nodig. Het systeem kan werkstukdragers verzamelen, stoppen en scheiden en zo bijvoorbeeld verschillende verwerkingstijden compenseren.

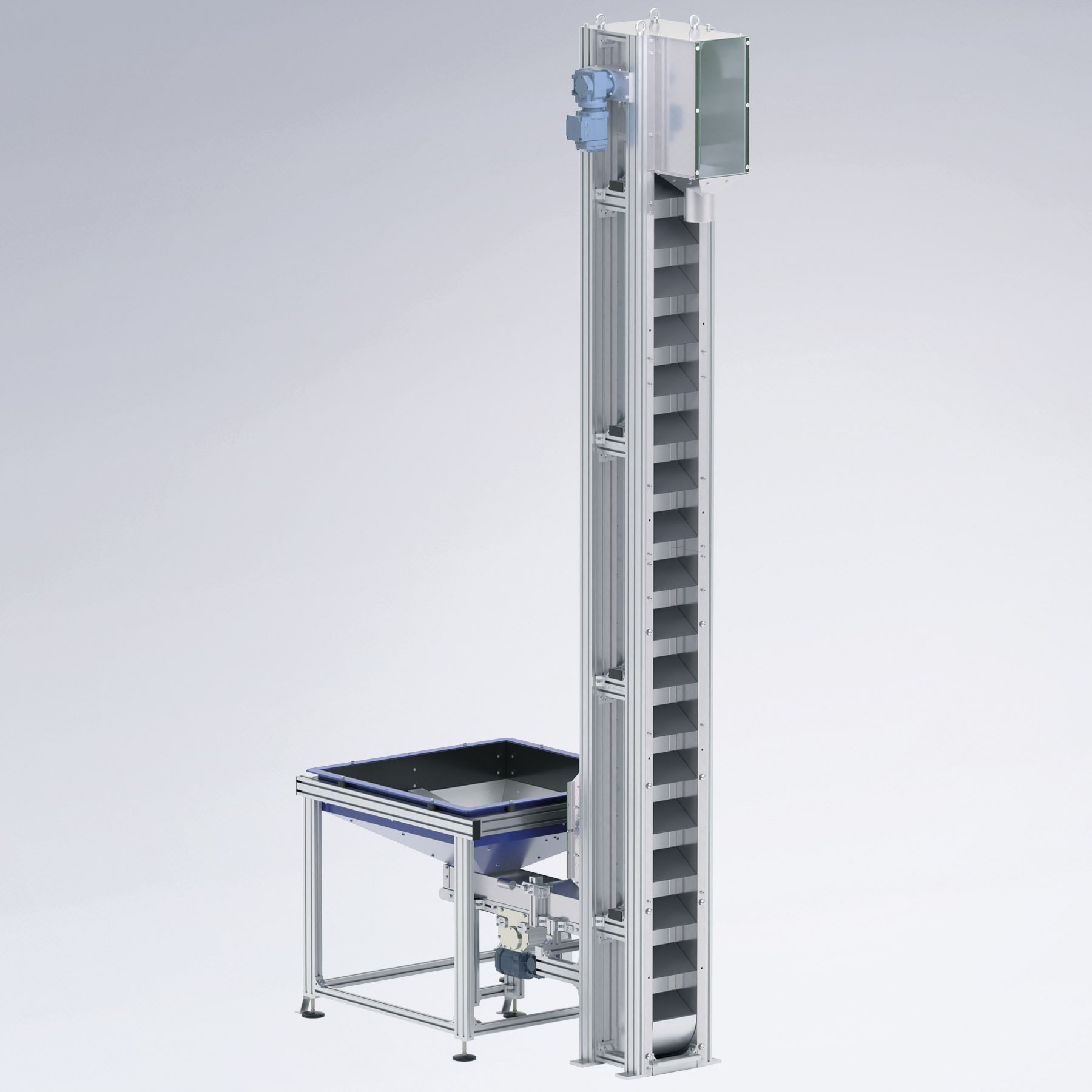

Emmerlift, de verticale transportinrichting voor geautomatiseerde materiaaltoevoer: Het systeem bestaat uit een trechter voor buffering, een toevoerband, de verticale lift en een onderlosser voor het lossen. Het te transporteren materiaal kan in dozen in de speciaal ontworpen onderlosser worden gevuld. Kunststof inzetstukken voor demping en een ontlastingsbrug zorgen voor een gelijkmatige gewichtsverdeling. De onderdelen worden gelijkmatig van de onderlosser naar een transportband getransporteerd en naar de lift gebracht. Een sensorklep op de transportband herkent de goederen die worden getransporteerd en start en stopt het systeem indien nodig. De lift is gebaseerd op een ZRF P 2040 verticale tandriemtransporteur met op 200 mm afstand van elkaar vastgeschroefde transportbakken. De bakken zijn individueel vervaardigd met behulp van 3D-printing en hebben een volume van ongeveer 1 liter. Het materiaal wordt naar de gewenste hoogte getransporteerd, na de deflector uitgegoten en via de achterkant van de emmer ervoor in een trechter geloosd. Van daaruit worden de onderdelen via een zwenkbare trechter getransporteerd voor verdere verwerking. Het mobiele ontwerp op een voetplaat maakt flexibel gebruik in verschillende productieprocessen mogelijk.

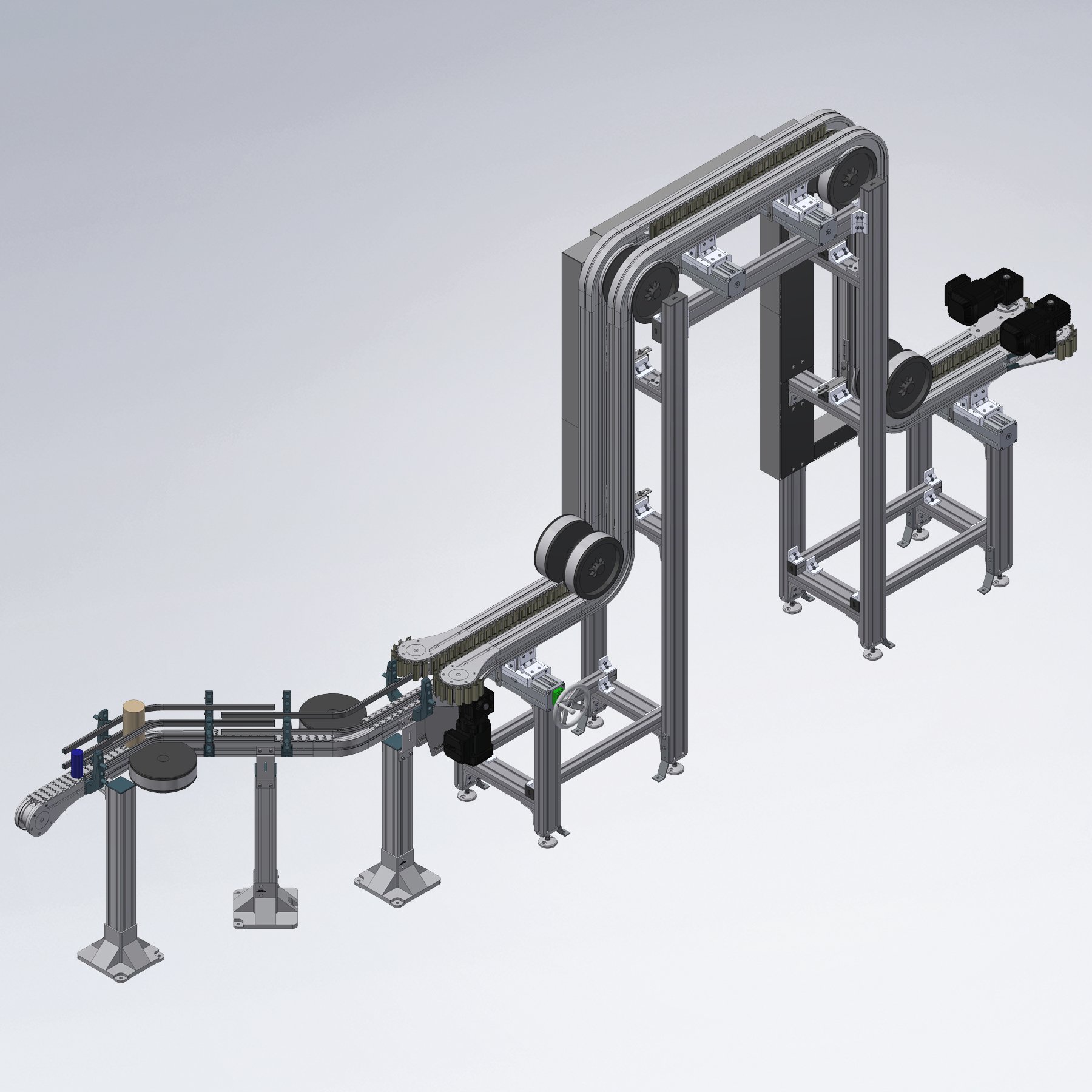

De Versaflex A08 klemband transporteert staande producten voorzichtig omhoog: Deze klemtransportoplossing is geschikt voor het realiseren van doorgangen in transportlijnen voor rechtopstaande producten. Het is gebaseerd op het Versaflex A08 kettingbaansysteem. In de horizontale invoer houden zijgeleiders de producten rechtop en positioneren ze voor overdracht naar de klemtransportband. Deze bestaat uit twee tegenover elkaar liggende transportbanen met flexibele meenemers die de getransporteerde goederen aan de zijkanten vastklemmen. Op deze manier worden de producten snel en voorzichtig langs de gedefinieerde route getransporteerd. Een voordeel van klemmentransport is dat grote hellingen en dus aanzienlijke hoogteverschillen over een korte afstand kunnen worden gerealiseerd. Om ervoor te zorgen dat de producten goed worden vastgehouden, kan de afstand tussen de twee transportbanen met een versteleenheid worden aangepast aan verschillende productbreedtes en -diameters.

Reservoirwisselsysteem op basis van transportband, inclusief lift voor invoer en uitvoer: Dit reservoirwisselsysteem met lift is geschikt voor invoer en uitvoer van verwerkingscellen. Dozen of trays kunnen op het bovenste of onderste niveau worden geladen. Ze worden dan naar de verwerkingsstap gebracht, met de lift naar het andere niveau getransporteerd en daar gelost. Het systeem kan reservoirs verzamelen, stoppen en scheiden. Voor reservoirs met geïntegreerde werkstukhouders is robotverwerking ook mogelijk in het station. Het systeem kan ook als buffer fungeren: Een werknemer laadt de feeder en houdt de machine automatisch in productie gedurende een bepaalde periode. Terwijl de machine werkt, kan de werknemer parallel andere taken uitvoeren.

Versaflex WT systeem voor het koppelen van twee handmatige werkstations en een robotstation: Dit compacte omloopsysteem op basis van Versaflex wordt gebruikt om werkstukdragers naar een robotstation in een afgeschermde ruimte te voeren. De werkstukdragers worden verzameld en gescheiden op een rechte lijn. In de bocht laadt een arbeider de werkstukdragers op de handmatige werkplek. De werkstukdragers worden dan op de tegenoverliggende rechte lijn opgeborgen en weer gescheiden en naar het robotstation gevoerd. Daar worden ze gestopt en gecentreerd. Het werkstuk wordt verwijderd en verwerkt. De lege werkstukdrager wordt bij het volgende centreerstation opnieuw geladen met een bewerkt werkstuk en naar een tweede werker getransporteerd om te worden verwijderd. De lege werkstukdrager gaat dan terug naar de eerste werker om opnieuw te worden geladen.

SPU 2040 als dubbele lijn met terugloop van lege werkstukdragers eronder: Het op de SPU 2040 gebaseerde accumulerende dubbele lijnsysteem is geschikt voor het aan- en afvoeren van verwerkingscellen, voor het koppelen van machines of als assemblagelijn. Afhankelijk van de taak lopen beide lijnen parallel om grote of zware producten te transporteren. Ze kunnen ook in tegengestelde richtingen lopen om gelijktijdige toevoer en afvoer te realiseren. De werkstukdragers worden aangevoerd op het bovenste transportniveau. Na het uitnemen worden lege werkstukdragers automatisch meegenomen in de deflector en teruggebracht naar de startpositie onder het transportniveau. Dit betekent dat lege werkstukdragers niet handmatig hoeven te worden verwerkt. De dubbele lijn maakt bufferen en ontkoppelen met twee lijnen mogelijk en compenseert cyclusverschillen, zelfs bij parallelle of tegengesteld draaiende materiaaltoevoer.

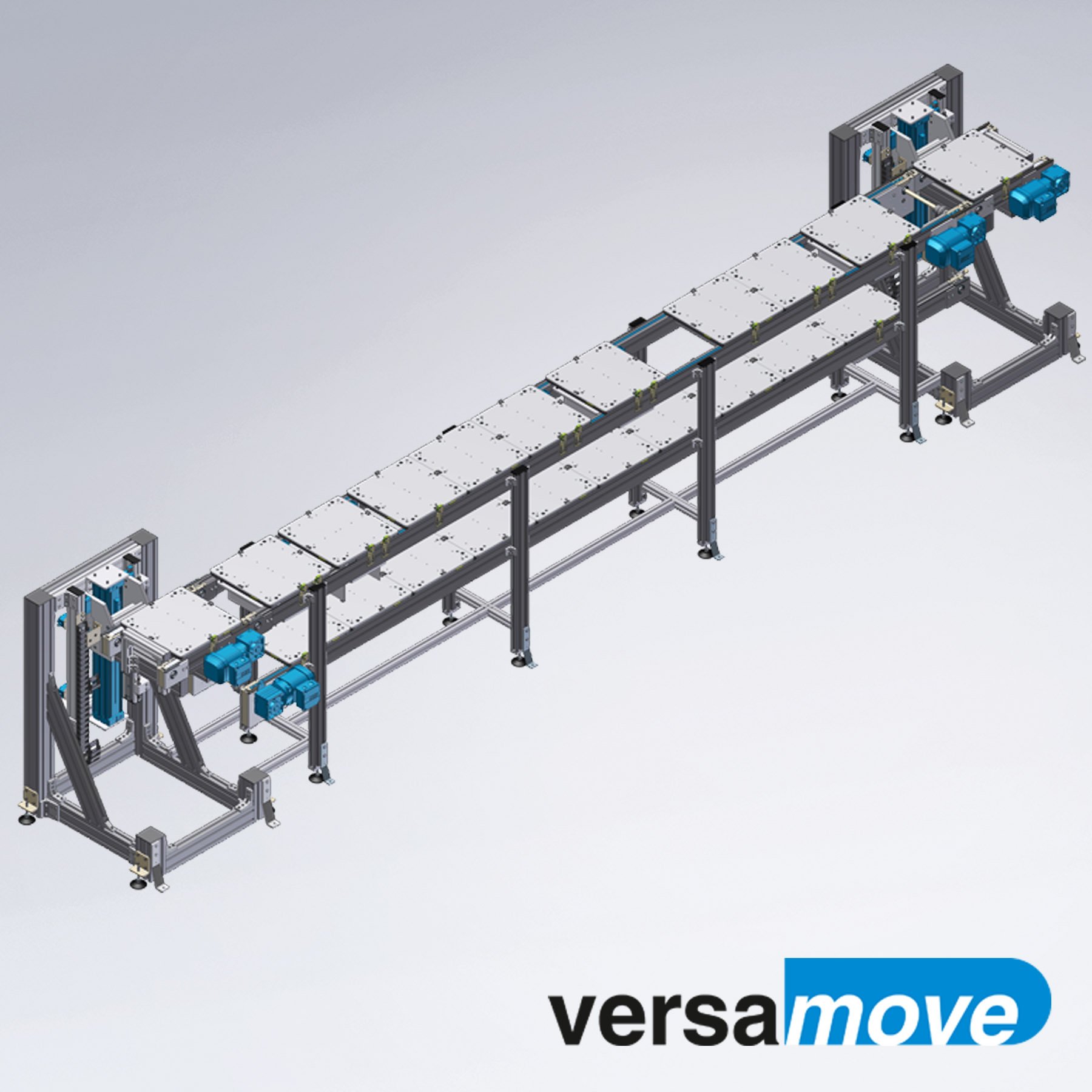

Ruimtebesparend omloopsysteem gebaseerd op Versamove met liftunits voor twee niveaus: Het werkstukcarrouselsysteem met liftunits is geschikt voor het aan- en afvoeren van onderdelen, voor het koppelen van machines of als assemblagelijn. De werkstukdragers worden via een lift van het bovenste naar het onderste niveau getransporteerd, teruggebracht naar de uitgangspositie en met de tweede lift weer naar het bovenste niveau getransporteerd. Onderweg kunnen ze worden gestopt, samengevoegd, gescheiden of gepositioneerd - bijvoorbeeld voor automatisch laden of lossen. Het systeem is vooral handig als er maar beperkte installatieruimte beschikbaar is of als werknemers de werkstukdragers van beide kanten moeten kunnen bereiken.

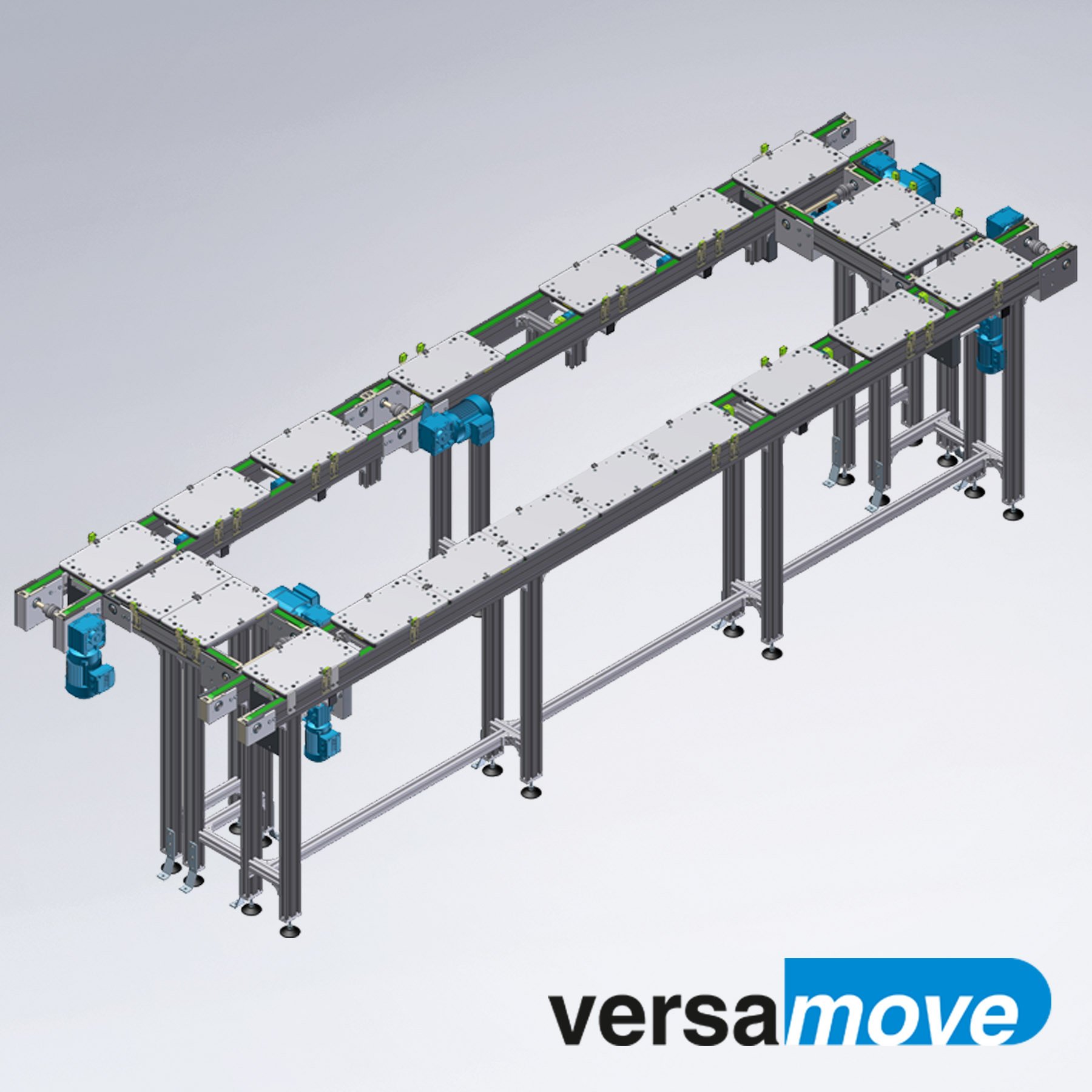

Modulair omloopsysteem gebaseerd op Versamove-standaard met hoekoverzeteenheid: De werkstukcarrousel met heffende dwarstransporteurs als hoektransporteenheden wordt gebruikt voor het onderling verbinden van machines, voor het aan- en afvoeren van verwerkingscellen of als assemblagelijn. Twee robots kunnen bijvoorbeeld aan elkaar gekoppeld worden. Het systeem is bijzonder geschikt voor middelzware lasten. Dankzij de hoge positioneringsnauwkeurigheid kunnen de werkstukdragers bijvoorbeeld door robots geladen en gelost worden. Het modulaire ontwerp maakt flexibele uitbreiding en aanpassing aan bestaande systemen mogelijk.
