Kompakte, mobile Abfülleinheit für pharmazeutische Flüssigkeiten
Aufgabenstellung
Bei einem Hersteller für pharmazeutische Produkte wurden Flaschen bislang manuell abgefüllt. Dabei wurde jede einzelne Flasche händisch unter der Füllnadel positioniert, der Füllhub ausgelöst und die gefüllten Flaschen anschließend auf ein weiterführendes Förderband zum Verschließen und Etikettieren gestellt.
Dieses Vorgehen führte zu hohem manuellem Aufwand, ergonomischer Belastung sowie häufigen Prozessunterbrechungen. Ziel war es daher, eine kompakte und mobile Abfülleinheit zu realisieren, mit der größere Mengen leerer Flaschen gepuffert und der Abfüllprozess für einen definierten Zeitraum automatisiert und autark betrieben werden kann.
Lösung von mk
Zur Umsetzung wurde eine modulare Abfüllanlage auf Basis des Scharnierbandförderers Versaflex A08realisiert, ergänzt durch einen Drehtisch mit 750 mm Durchmesser zur Zuführung und Pufferung der leeren Flaschen. Die Anlage ist so ausgelegt, dass sie flexibel an unterschiedlichen Produktionslinien eingesetzt werden kann und sich dank ihrer kompakten Abmessungen problemlos in bestehende Fertigungsumgebungen integrieren lässt.

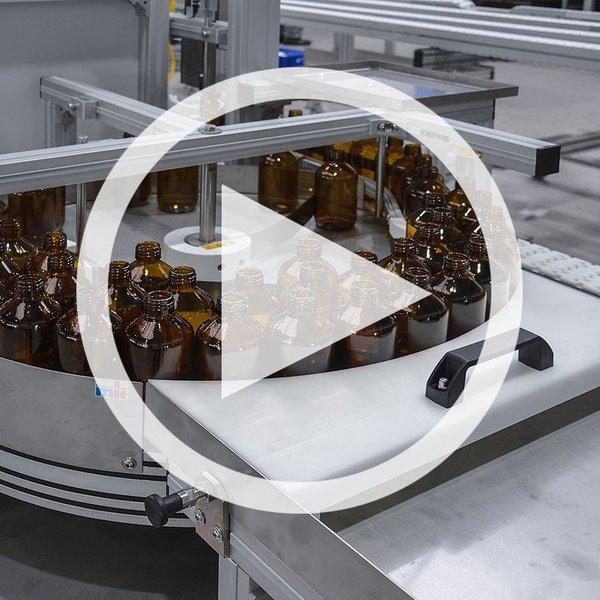

Leere Flaschen werden über eine Aufschiebe-Plattform in einem Arbeitsschritt auf den Drehtisch geschoben, der als Vorratspuffer dient. Von dort aus übernimmt die Fördertechnik die automatische Zuführung zur Füllstation. An dieser werden jeweils drei Flaschen präzise positioniert und gestoppt. Eine integrierte Hubeinrichtung fährt die kundenseitigen Füllnadeln automatisch in die Flaschen ein und sorgt so für einen reproduzierbaren Abfüllprozess.
Nach dem Befüllen werden die Flaschen wieder freigegeben und an die kundenseitige Förderstrecke zur Weiterverarbeitung übergeben. Die Anlage verfügt über eine zentrale Steuerung, an die die kundenseitigen Pumpen und die Bedieneinheit direkt angeschlossen werden können. Für die Pumpen ist Platz im Anlagengestell vorgesehen, während die Bedieneinheit ergonomisch auf einem seitlichen Tablett positioniert ist. Die mobile Ausführung ermöglicht zudem den Einsatz der Abfülleinheit in verschiedenen Werkbereichen.
Kundenvorteil
- Autarker Anlagenbetrieb durch integrierte Pufferfunktion
- Deutlich reduzierter manueller Aufwand und verbesserte Ergonomie
- Hohe Prozesssicherheit und reproduzierbare Abfüllqualität
- Flexible Nutzung durch mobile, kompakte Bauweise
- Einfache Integration in bestehende Produktionslinien
