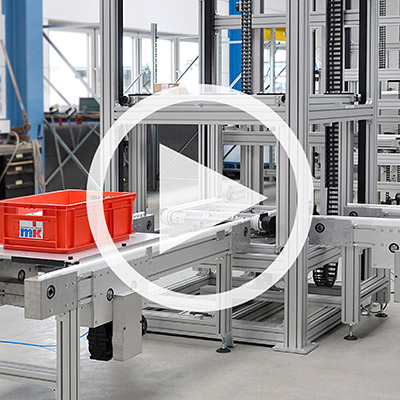

Liftsystem mit Zuführung als Teil des Puffersystems

Aufgabenstellung
Zur Verkettung eines Fertigungsprozesses, bei dem die nachgeschaltete Maschine langsamer und länger arbeitet, wird ein Transfersystem mit einem Puffer für 40 Werkstückträger in 5 Ebenen mit einer Gesamtlast von 10 Tonnen benötigt. Das Liftsystem soll die Produkte von 250 kg pro WT (600 x 800 mm) übernehmen können, diese um 90 Grad drehen und auf der entsprechende Pufferebene wieder ausschleusen.

mk Lösung
Liftsystem mit Grundgestell aus Profilen der Serie 50. Hubeinheit mit Drehkranz und Zahnriemenförderer ZRF-P 2010 bis 250 kg belastbar. Gegengewicht und Motor mit Haltebremse zur Sicherung einer möglichen Nutzlast von bis zu 600 kg. Zusätzliche Absteckungen in den Übergabepositionen. Zuführung und Speicher mit verstärktem SRF-P 2012 mit 300 kg/m und bis zu 1.200 kg Gesamtlast, auf Stau, bei 3 m/min.

Kundenvorteil

• Beratung, Planung und Realisierung der gesamten Anlage durch mk
• Platz- und Kosteneinsparung durch mk Konzept
• Einfache Demontage für Transport und Einbringung der Anlage vor Ort
• Hoch belastbare Profilkonstruktion (10 t)
• Wartungs- und verschleißarm

Produkte

> Zahnriemenförderer ZRF-P 2010
> Staurollenförderer SRF-P 2012
> Lineareinheit LZR-P 2005
> Aluprofile Serie 50
