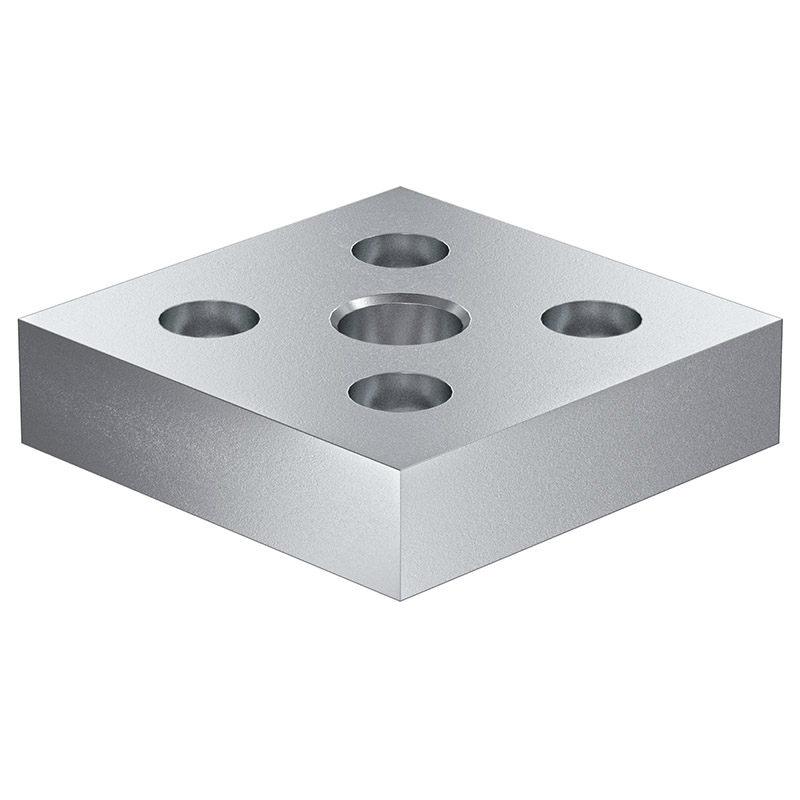

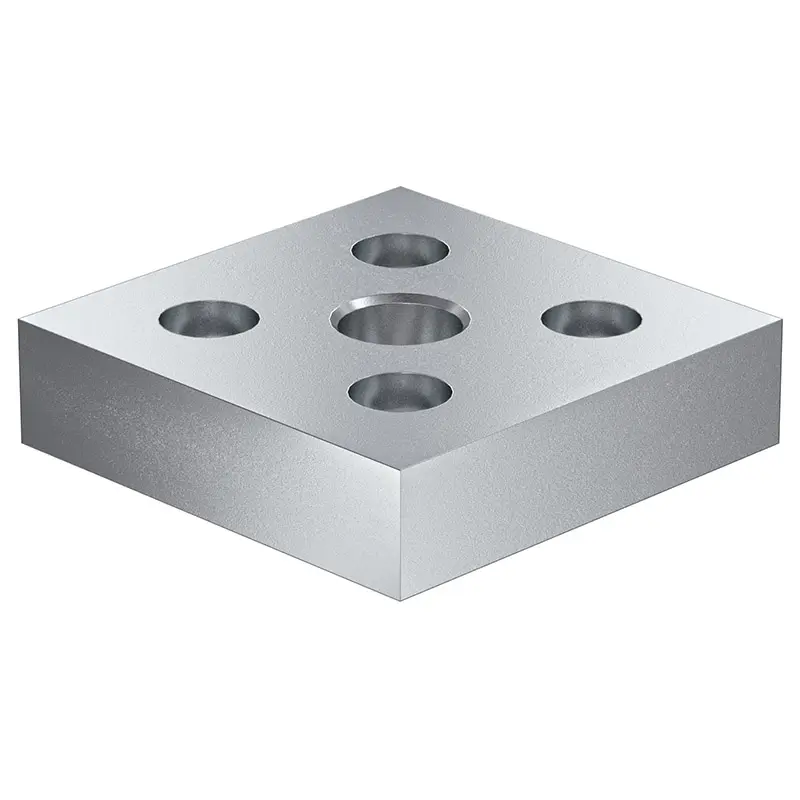

Mit Pneumatikelementen lassen sich die Profile mk 2040.02 und mk 2040.03 zusätzlich als Druckluftleitung nutzen, womit zusätzliche Installationen entfallen. Das System ist für einen maximalen Druck von 6 bar ausgelegt. Die Anschlussplatte B aus gleitgeschliffenem Aluminium weist Abmessungen von 80x80 mm, sowie ein Gewinde 1/2" auf und ist für den Anschluss von Druckluftversorgungssystemen vorgesehen. Sie lässt sich sowohl stirnseitig, als auch in den Profilnuten befestigen.
- Profilserie
-
Serie 40
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen

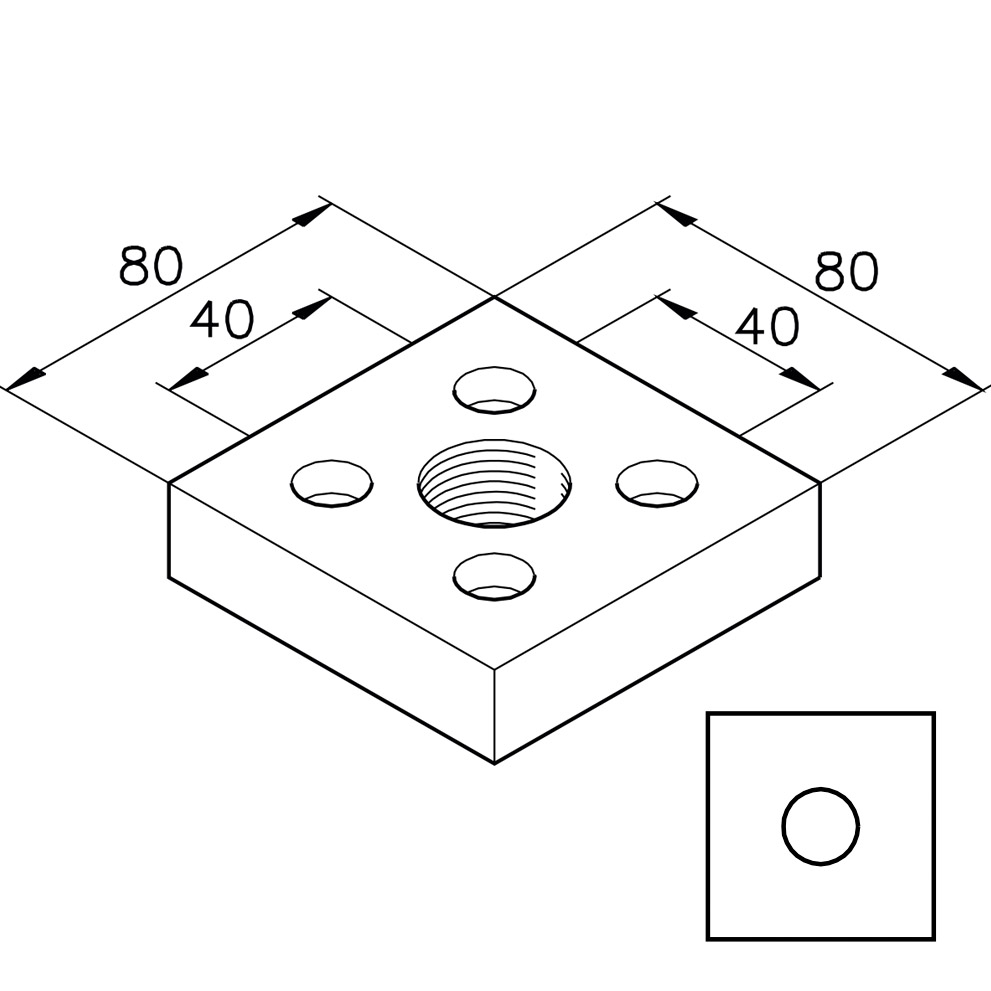

- Abmessungen [mm]
-
80 x 80 x 20
- Bohrung [mm]
-
ø 9 (15)
- Anzahl Bohrungen
-
4
- Gewinde [mm]
-
G1/2"
- DIN Norm
-
DIN EN ISO 6912
- Gewicht
-
0,319 kg
CAD-Daten
Kein 3D-Modell für diesen Artikel
