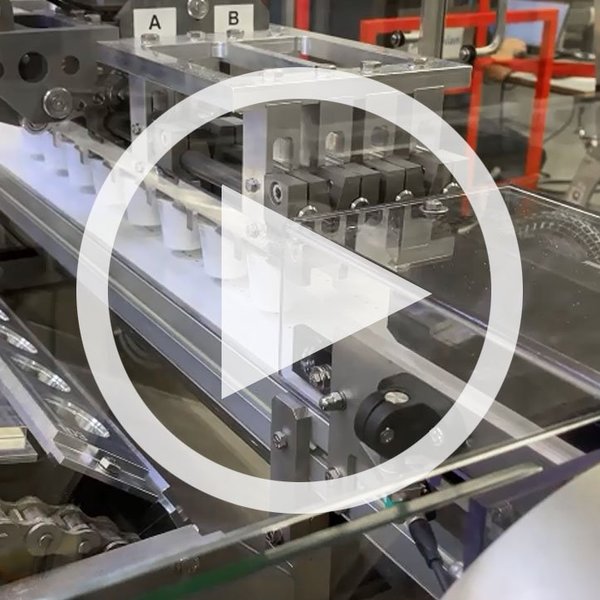

Vakuumförderband für stabilen Transport von Kaffeekapseln
Aufgabenstellung
Bei der Herstellung von Kaffeekapseln müssen diese kippsicher aus der Abfüllanlage transportiert werden. Es werden je 16 Kapseln in 2 Reihen mit einem Mehrfach-Greifer einer Linearachse, mit einer Taktung von 2,4 Sekunden ausgeschleust. Zum Freifahren der Ablageposition müssen die Kapseln in 0,9 s um 860 mm verfahren werden. Für eine Entnahmestation von Stichproben mittels Luftstoß wird zudem ein gerades Teilstück im Streckenverlauf benötigt. Die Förderrichtung muss am Ende der Förderstrecke um 90° gedreht werden damit die Kapseln an den nachfolgenden kundenseitigen Förderer übergeben werden können.
Lösung von mk
Als ideale Lösung wurde eine Verkettung aus 2 Gurtförderern erarbeitet. Für den Aufgabebereich, im direkten Anschluß an die Abfüllanlage, kommt ein Gurtförderer GUF-P 2000 mit Vakuumfunktion zum Einsatz. Zum Zeitpunkt der Ablage der Kapselpakete auf dem Förderer, steht das Förderband still. Um die Kapseln im Taktbetrieb um 860 mm in 0,9 s zu verfahren, wurde ein Servomotor für eine Geschwindigkeit von ca. 75 m/min mit einer Beschleunigung von ca. 3 m/s² ausgelegt. Ein Kippen und Verrutschen der Kapseln wird hierbei durch den dauerhaften und konstanten Unterdruck im Bandkörper und die zum Produkt passenden Lochreihen im Fördergurt vermieden. Nach der Entnahme der Stichprobe werden die Kapseln zur weiteren Verarbeitung an den zweiten Förderer übergeben. Dieser läuft im Stetig-Betrieb, ohne Vakuumfunktion. Eine rollende Messerkante an der Auslaufseite des Vakuumförderers gewährleistet eine reibungslose Übergabe der Kapseln. Die beiden Förderer sind zudem mit einer der Produktgeometrie angepassten Seitenführung ausgestattet.
Kundenvorteile
- Positionsstabiler Transport von leichten Produkten
- Auslegung des Gesamtsystems, vom Förderer bis zur Ermittlung der Pumpleistung
- Bewährte und langlebige Technik
