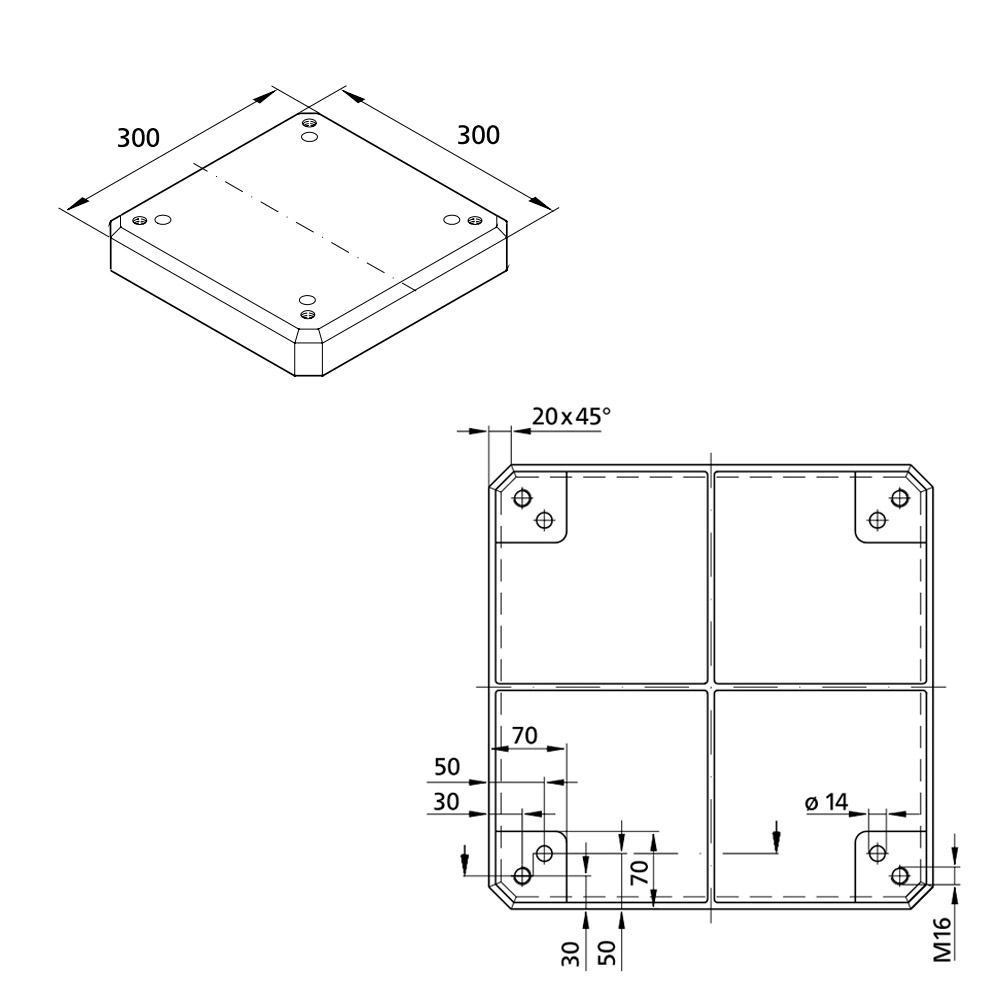

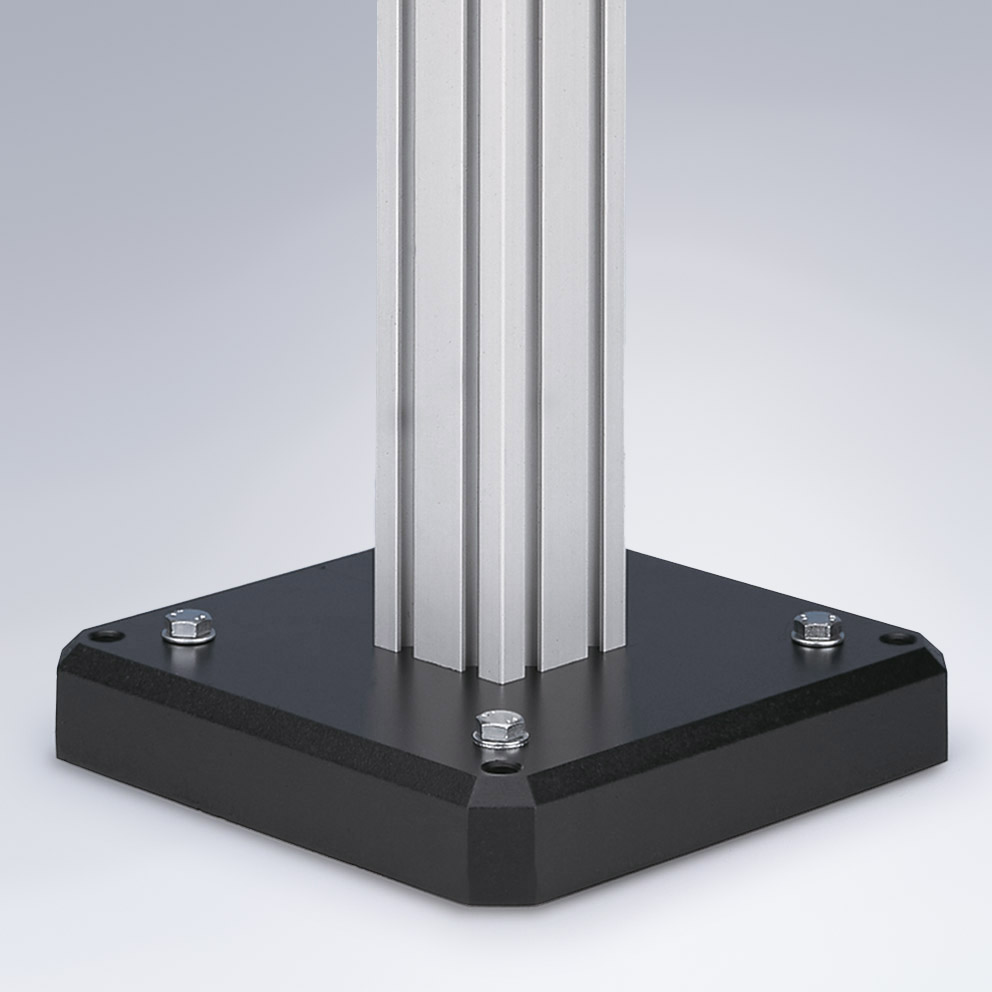

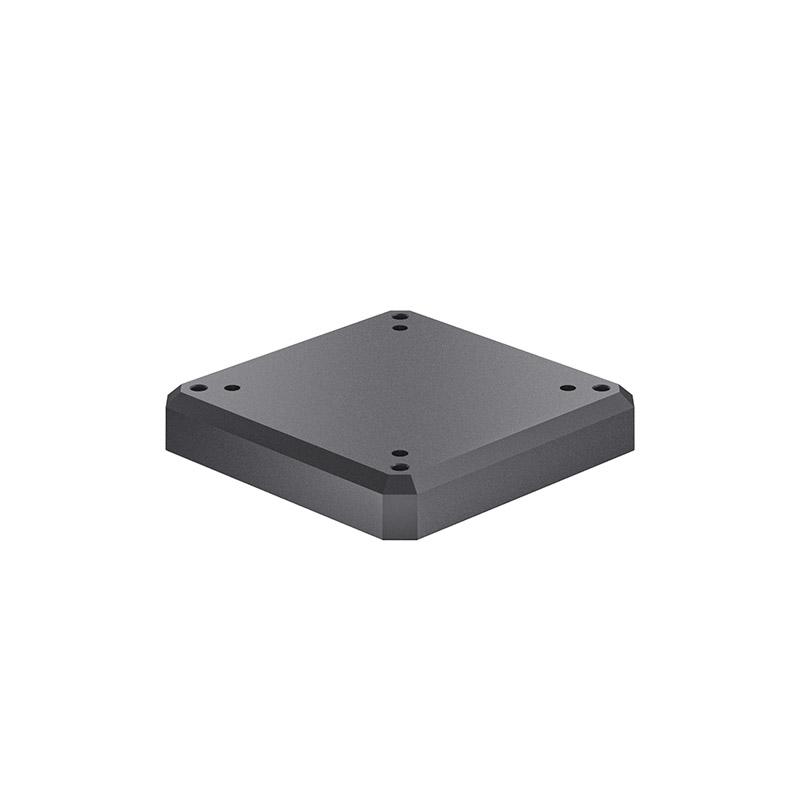

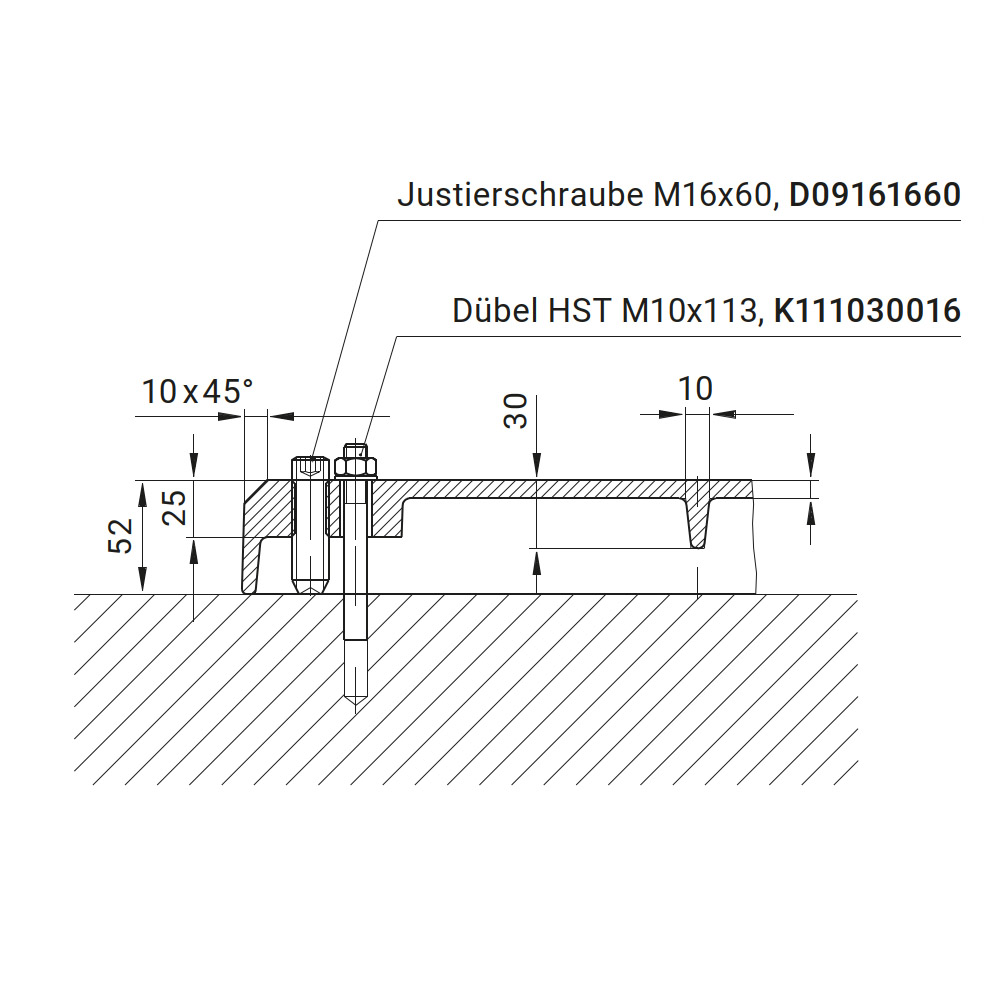

Die Grundplatte 6 für die Serie 40, 50 und 60 aus Grauguss hat Abmessungen von 300x300x52 mm und ist 10,5 kg schwer. Sie sorgt für einen sicheren Stand z.B. von Gestellen, Ständern oder Schutzeinrichtungen. Durch Verstärkung des Materials besteht die Möglichkeit in den Ecken der Grundplatte Gewinde oder Senkungen einzubringen. Die Platten sind standardmäßig schwarz (ähnlich RAL 9005). Die Mittellinien in der Zecihnung kennzeichnen den Verlauf des Versteifungsstegs auf der Unterseite der Grundplatten.
- Profilserie
-
Serie 40 / Serie 50 / Serie 60
- Nut [mm]
-
10 / 14
- Material
-
Aluminium Grauguss, schwarz lackiert
- Abmessungen [mm]
-
300 x 300 x 52
- Gewicht [kg]
-
10,134
- Gewicht
-
10,111 kg
CAD-Daten
Kein 3D-Modell für diesen Artikel
