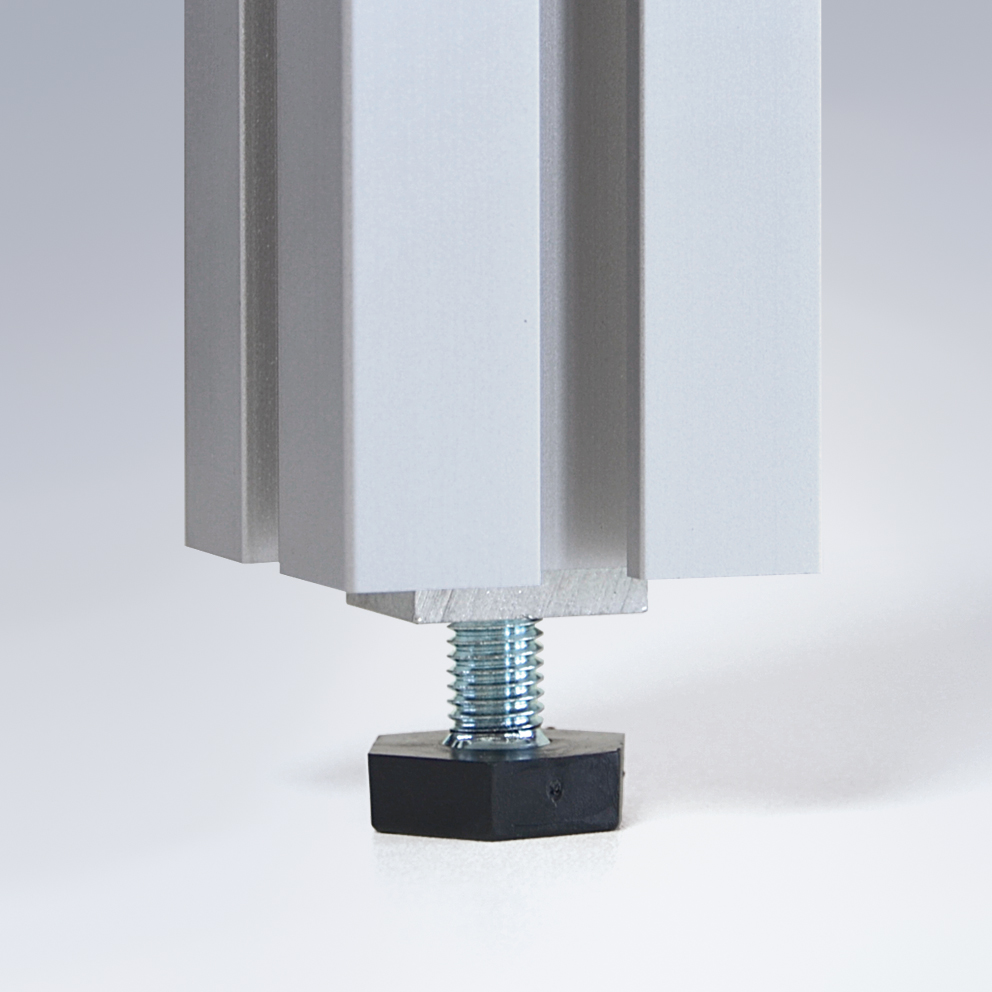

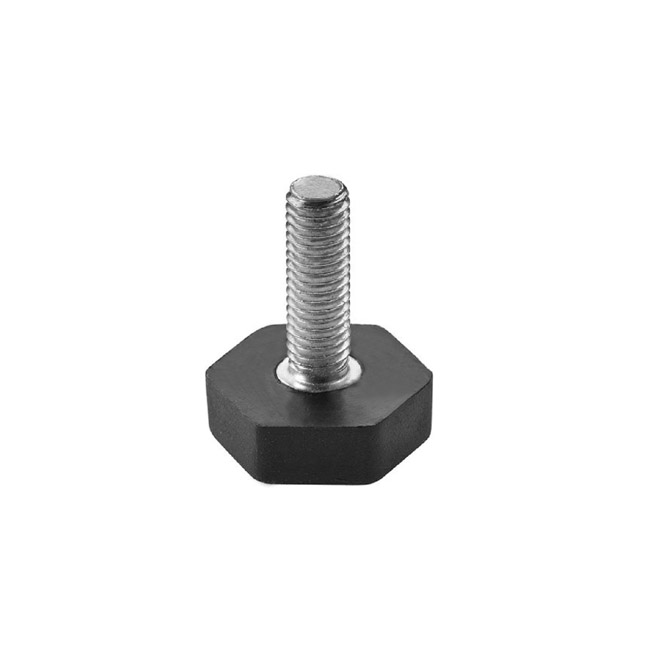

Der Stellfuß M10 aus verzinktem Stahl für die Serie 40 und 50 ist die einfachste Art, bei geringen Funktionsansprüchen, Unebenheiten auszugleichen. Der Stellfuß hat eine Tragfähigkeit von 1.000 N und besteht aus einer fest eingelassen Spindel im Fußteller. Sie kann einen Höhenunterschied von bis zu 10 mm ausgleichen. Bei Profilen der Serie 40 wird die Spindel über einen Gewindeeinsatz in die Mitte des Profils geschraubt. Bei Profilen der Serie 50 wird die Spindel in den Halter 7 geschraubt, der einfach in die Mitte des Profils gesteckt wird.
- Profilserie
-
Serie 40 / Serie 50
- Nut [mm]
-
10
- Material
-
Spindel: Stahl verzinkt / Fußteller: Kunststoff

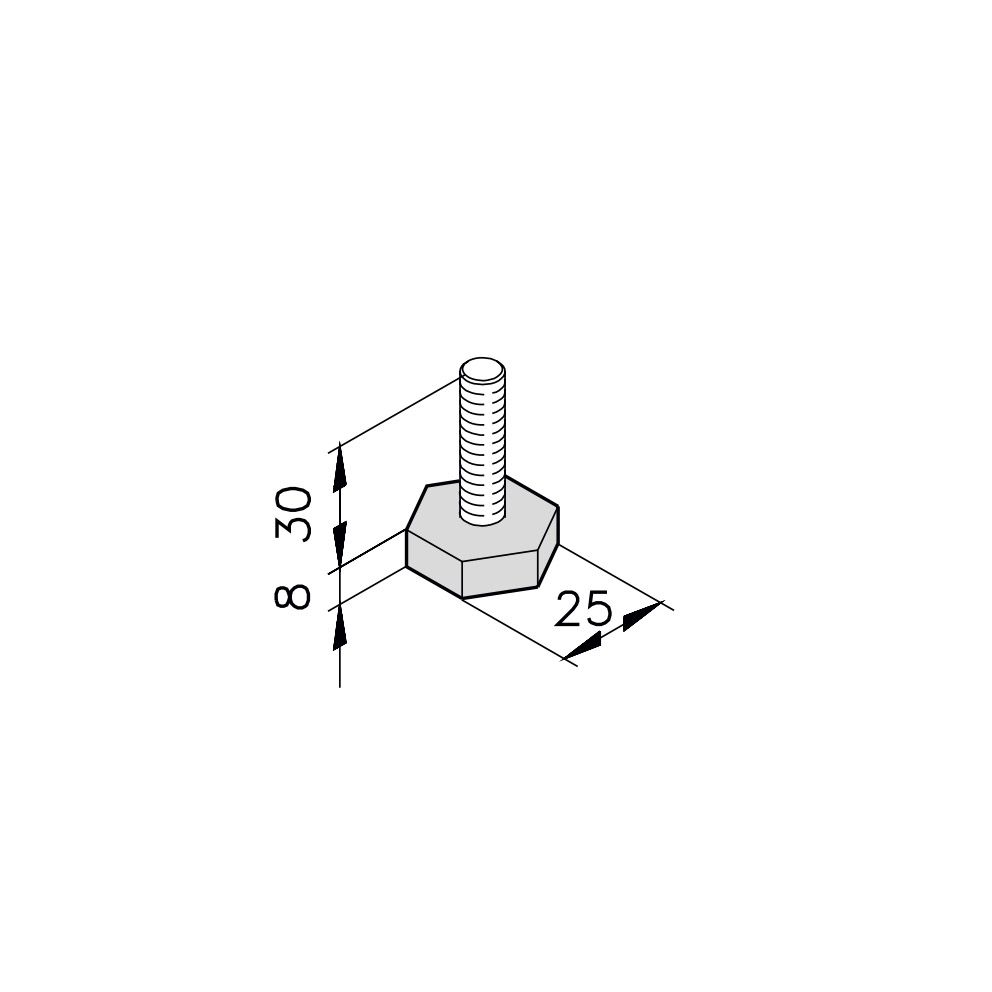

- Abmessungen [mm]
-
ø 25
- Spindellänge [mm]
-
30
- Verstellbereich [mm]
-
10
- Gewinde [mm]
-
M10
- Tragfähigkeit [N]
-
1000
- Gewicht [kg]
-
0,05
- Gewicht
-
0,05 kg
