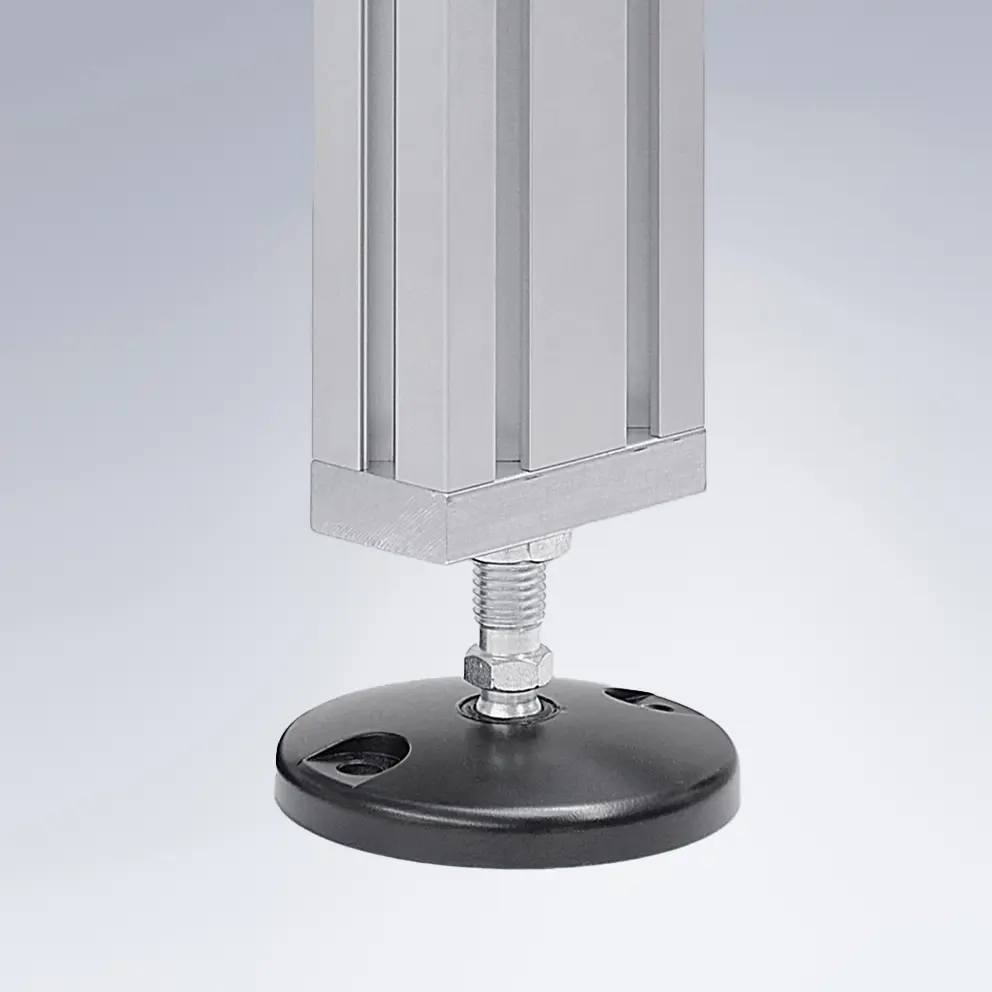

  • Stellfuß mit Anschlagbohrung montiert an Profil
  • Stellfuß mit Anschlagbohrung montiert an Profil

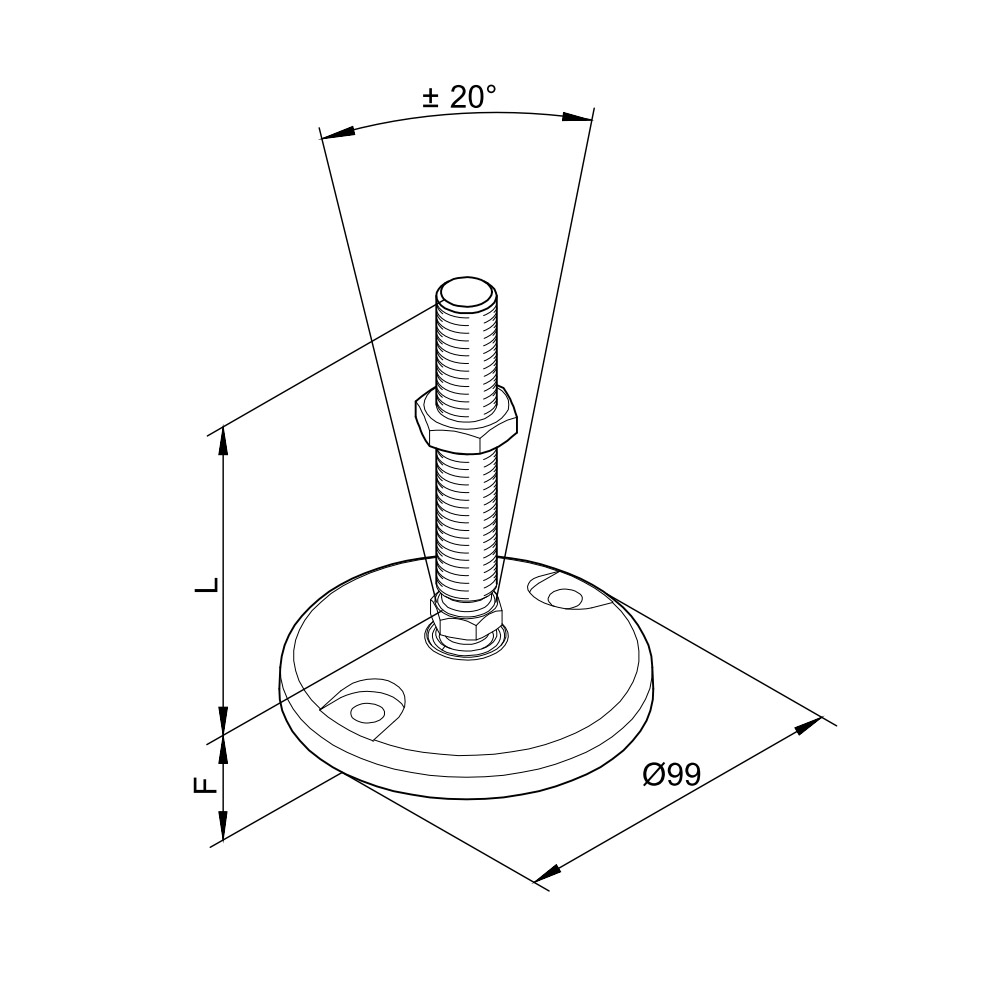

  • Stellfuß ø99 M16 Abmessungen
  • Stellfuß ø99 M20
  • Stellfuß mit Anschlagbohrung montiert an Profil
  • Stellfuß mit Anschlagbohrung montiert an Profil
  • Stellfuß ø99 M16 Abmessungen

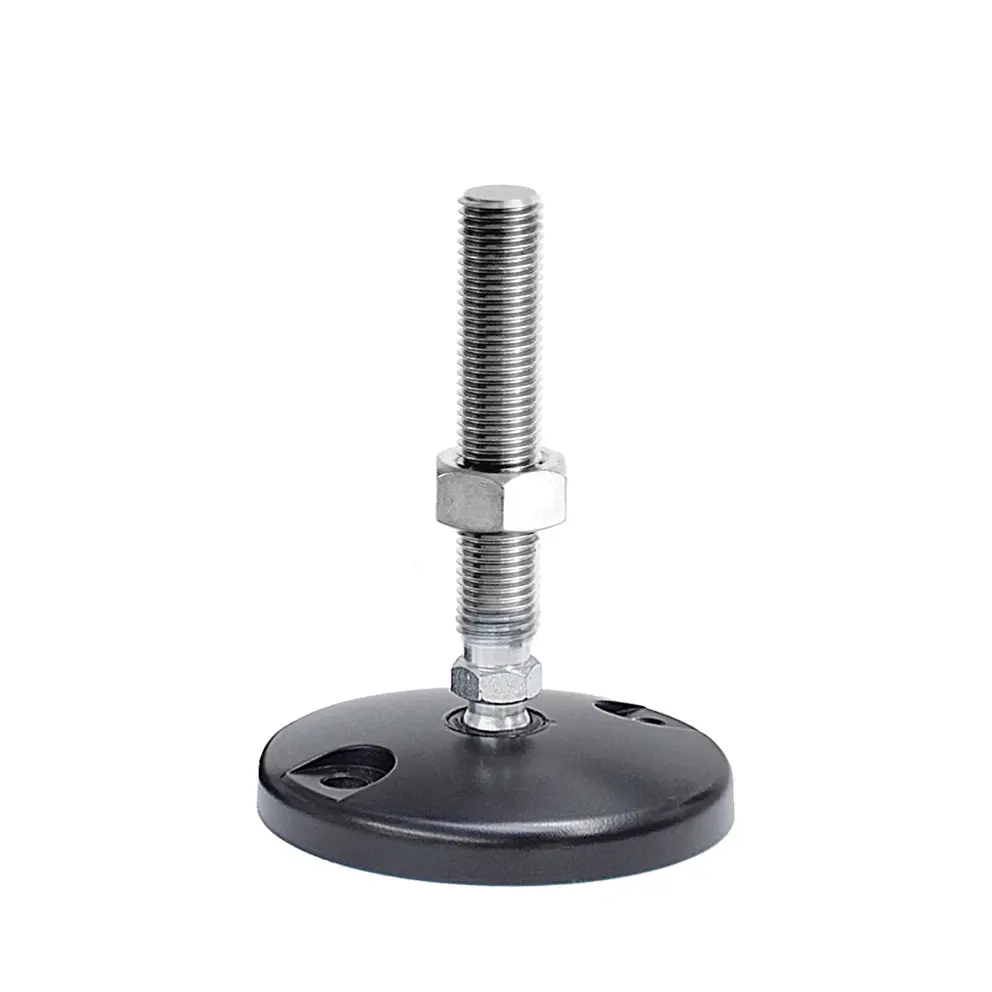

Stellfuß ø99 M20 Anschraubbohrung

Art.-Nr.: B67.02.146

Stellfuß Serie 40 / 50 / 60, ø 99 mm, Spindel 125 x M20, Verstellbereich 90 mm, mit Kugelgelenk ± 20°, Spindel: Stahl, verzinkt / Fußteller: Zinkdruckguss, mit Anschraubbohrung 9 mm

Preis auf Anfrage
Jetzt anmelden
Zugang nur für gewerbliche Kunden. Privatkunden auf Anfrage.
Auf Lager

Der höhenverstellbare Stellfuß ø99 M20 mit Anschraubbohrungen verfügt über ein Kugelgelenk mit einem maximalen Schwenkbereich von ± 20° zum Ausgleich von Bodenunebenheiten und hat eine Bauhöhe von 32,5 mm. Die Spindel aus verzinktem Stahl ist 125 mm lang und verfügt über einen Höhenverstellbereich von 90 mm. Die Anschraubbohrungen dienen zur Verankerung des Stellfußes im Boden. Die Zugbelastung beträgt aufgrund des Kugelgelenks max. 200 N. Stellfüße dienen dem sicheren Stand von Maschinengestellen, Förderbändern, Industriearbeitsplätzen und vielem mehr. Sie werden immer in Verbindung mit den jeweiligen Stellfußplatten am Profil befestigt.

Technische Daten
Profilserie
Serie 40 / Serie 50 / Serie 60
Material
Spindel: Stahl, verzinkt / Fußteller: Zinkdruckguss
Abmessungen [mm]
ø 99
Spindellänge [mm]
125
Verstellbereich [mm]
90
Gewinde [mm]
M20
Tragfähigkeit [N]
24000
Gewicht
0,728 kg
CAD-Daten
Kein 3D-Modell für diesen Artikel
