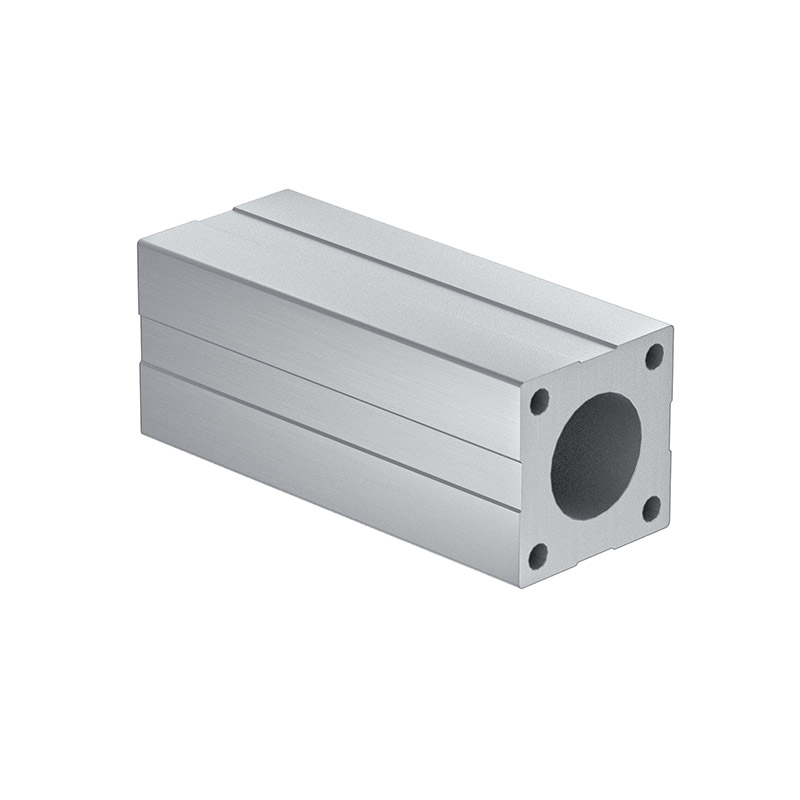

Das Profil mk 2040.36 zum Teleskopieren hat Abmessungen von 40x40 mm und ist aus eloxiertem Aluminium gefertigt. Durch die Verbindung mit den Profilen 2040.38, 2040.39, 2040.74 und 2040.75 ist eine Höhenverstellung von z.B. Tischgestellen und Untergestellen schnell und leicht auszuführen. Die Profile können nach Ihren Wünschen mechanisch bearbeitet werden (sägen, bohren, stanzen, fräsen)
- Profilserie
-
Serie 40
- Material
-
Aluminium (AlMgSi 0,5 F25), eloxiert

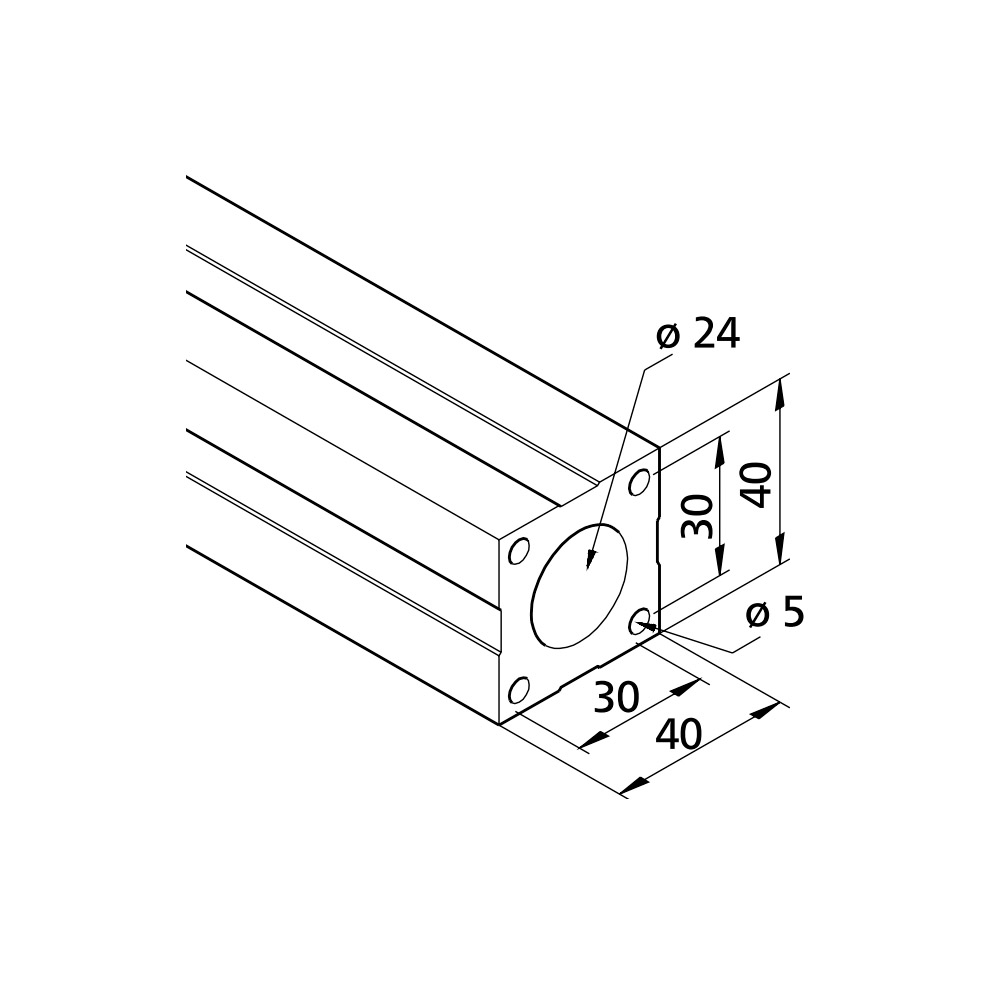

- Querschnitt [mm]
-
40 x 40
- Lagerlänge [mm]
-
5100
- Masse m [kg/m]
-
2,83
- Fläche A [m²]
-
1050
- Flächenträgheitsmoment um x-Achse Ix [cm⁴]
-
17,5
- Flächenträgheitsmoment um y-Achse Iy [cm⁴]
-
17,5
- Polares Flächenträgheitsmoment It [cm⁴]
-
27,7
- Widerstandsmoment um x-Achse Wx [cm³]
-
8,75
- Widerstandsmoment um y-Achse Wy [cm³]
-
8,75
- Polarer Widerstandsmoment Wp [cm³]
-
8,02
- Gewicht
-
14,433 kg
Durchbiegungsrechner
Profildaten
Profilgewicht
0
kg/m
Ix-hochkant
0
cm⁴
Iy-flach
0
cm⁴
mm
kg
kg/m
Gesamtlast
0
N
Lastfall 1
Profil auf zwei Stützen gelenkig
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
Lastfall 2
Profil auf zwei Stützen fest eingespannt
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
Lastfall 3
Profil einseitig fest eingespannt
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
