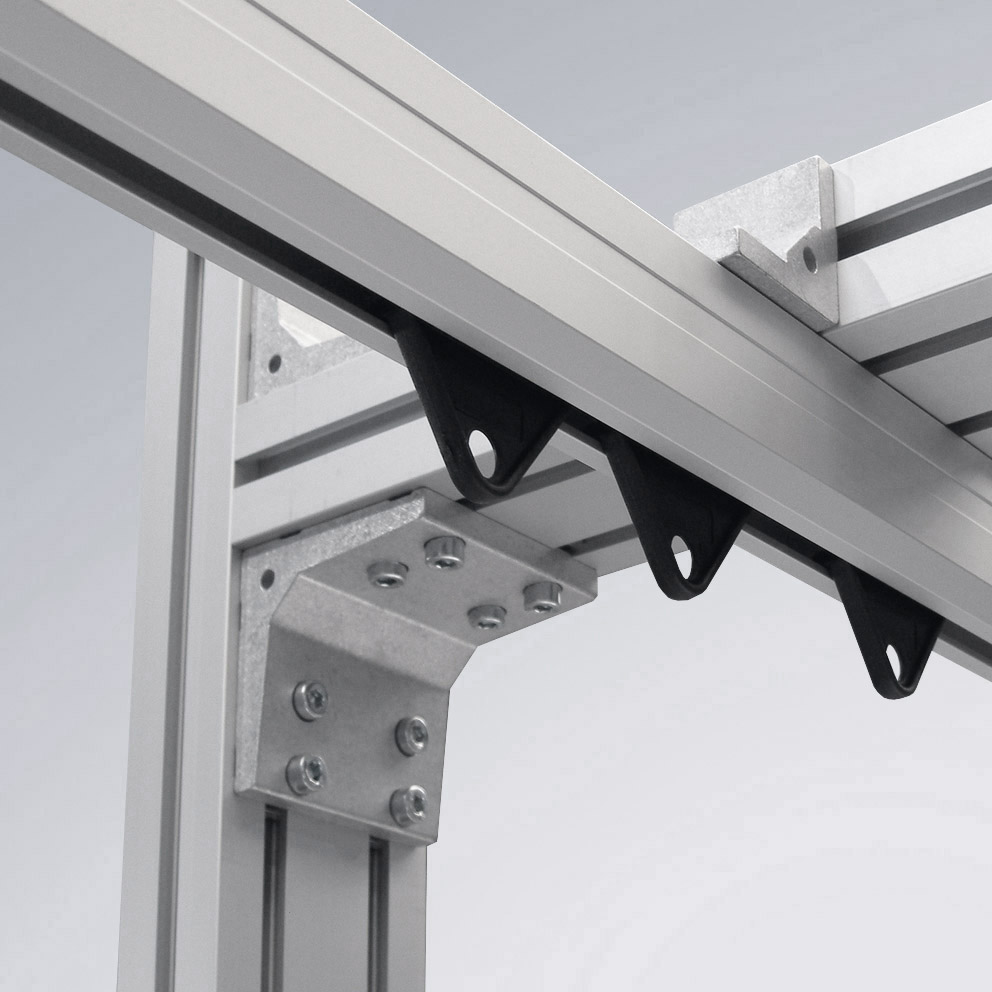

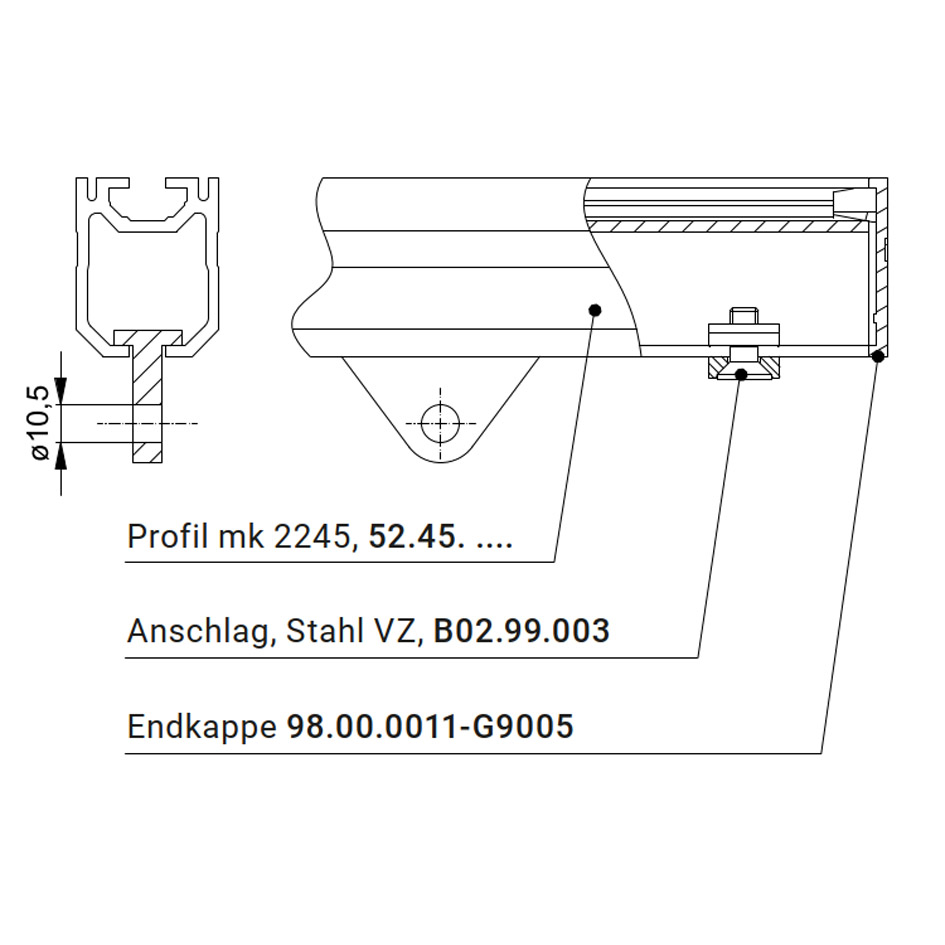

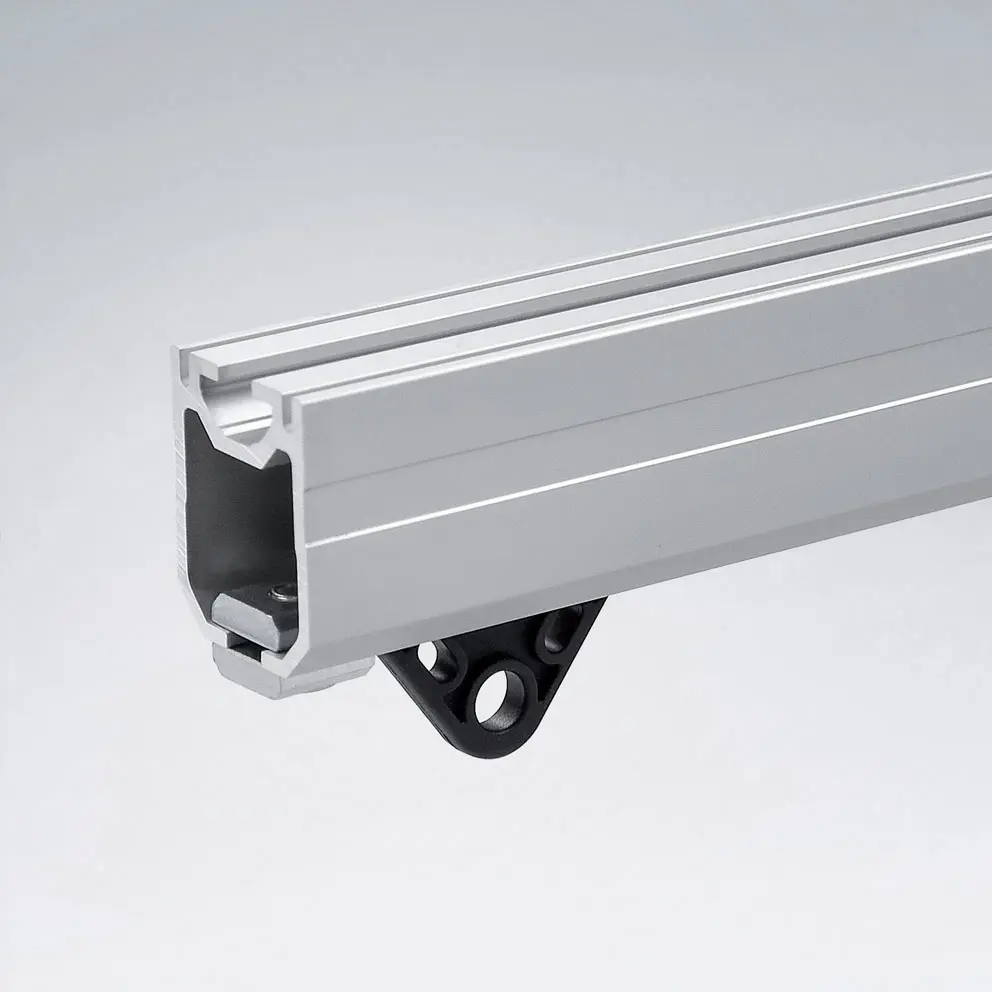

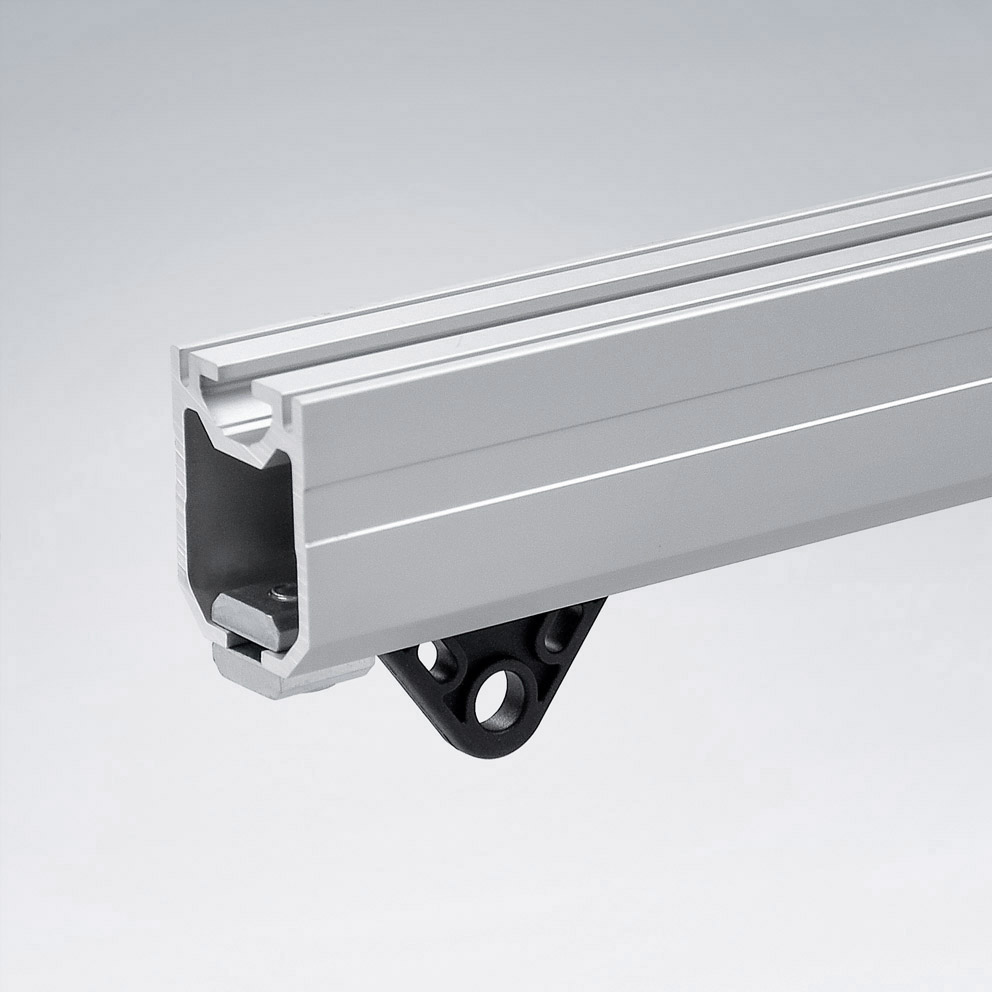

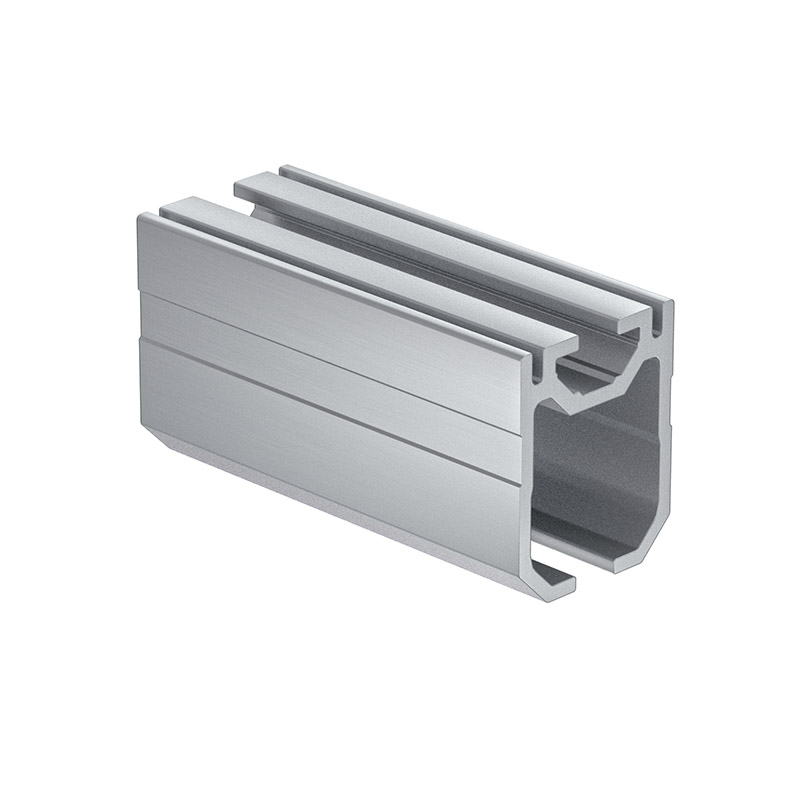

Das Profil mk 2245 hat die Abmessungen 40x50 mm und wurde als Hängeführung (C-Schiene) für Schiebetüren oder Werkzeugaufhängungen an Arbeitsplatzaufbauten konstruiert. Werkzeugaufhängung: In Verbindung mit der Rolleneinheit K120010001 oder dem Werkzeuggleiter K120010004 ergibt es ein leichtgängige Werkzeugaufhängung (Leitungswagen). Schiebetür: In Verbindung mit dem Laufwagen B38.00.45 ergibt es einen äußerst stabilen Schiebemechanismus.
- Profilserie
-
Serie 40
- Material
-
Aluminium (AlMgSi 0,5 F25), eloxiert

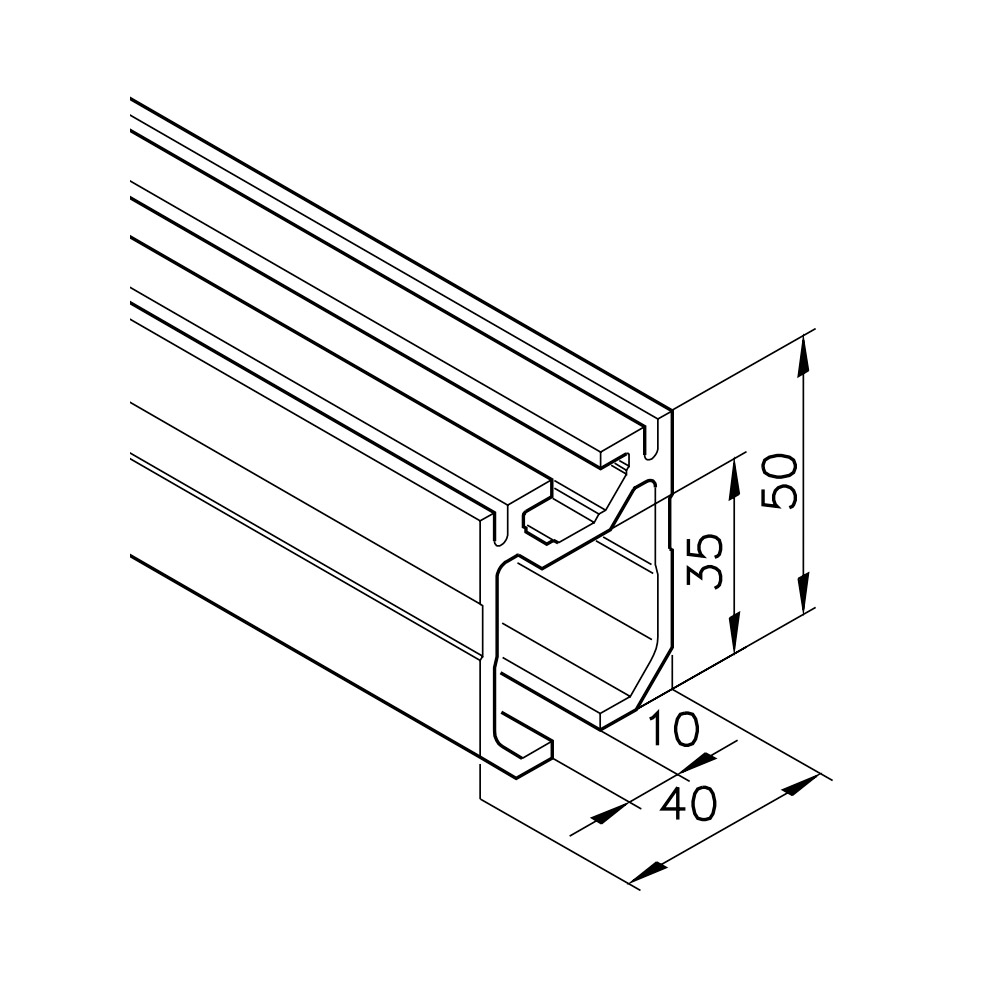

- Querschnitt [mm]
-
40 x 50
- Lagerlänge [mm]
-
5100
- Masse m [kg/m]
-
1,54
- Fläche A [m²]
-
569
- Flächenträgheitsmoment um x-Achse Ix [cm⁴]
-
14,4
- Flächenträgheitsmoment um y-Achse Iy [cm⁴]
-
12,7
- Widerstandsmoment um x-Achse Wx [cm³]
-
4,86
- Widerstandsmoment um y-Achse Wy [cm³]
-
6,33
- Gewicht
-
7,854 kg
Durchbiegungsrechner
Profildaten
Profilgewicht
0
kg/m
Ix-hochkant
0
cm⁴
Iy-flach
0
cm⁴
mm
kg
kg/m
Gesamtlast
0
N
Lastfall 1
Profil auf zwei Stützen gelenkig
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
Lastfall 2
Profil auf zwei Stützen fest eingespannt
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
Lastfall 3
Profil einseitig fest eingespannt
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
CAD-Daten
Kein 3D-Modell für diesen Artikel
