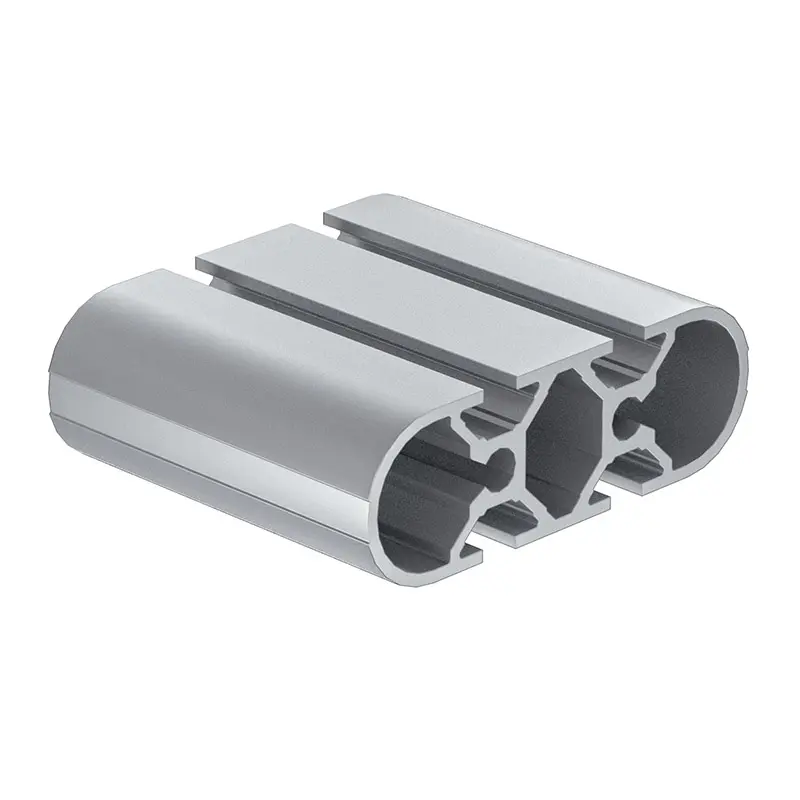

Das Funktionsprofil mk 2040.34 aus eloxiertem Aluminium hat Abmessungen von 120x40 mm und eignen sich besonders für die Konstruktion von Gestellen für Tische, Hinweis- und Präsentationsständern, Pulte, etc.
- Profilserie
-
Serie 40
- Material
-
Aluminium (AlMgSi 0,5 F25), eloxiert

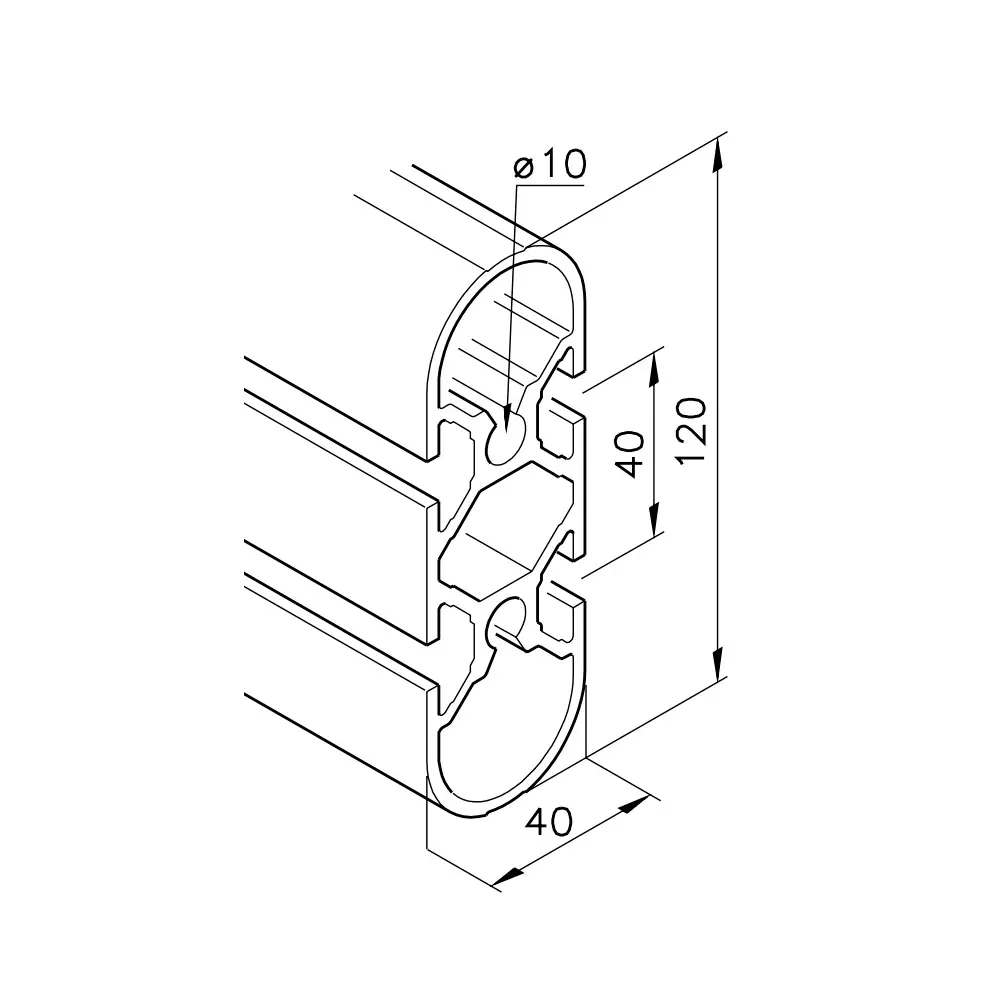

- Querschnitt [mm]
-
120 x 40
- Lagerlänge [mm]
-
5100 / 7100
- Masse m [kg/m]
-
3,56
- Fläche A [m²]
-
1310
- Flächenträgheitsmoment um x-Achse Ix [cm⁴]
-
140
- Flächenträgheitsmoment um y-Achse Iy [cm⁴]
-
24,1
- Polares Flächenträgheitsmoment It [cm⁴]
-
28,3
- Widerstandsmoment um x-Achse Wx [cm³]
-
23,5
- Widerstandsmoment um y-Achse Wy [cm³]
-
12
- Polarer Widerstandsmoment Wp [cm³]
-
4,67
- Gewicht
-
25,205 kg
Durchbiegungsrechner
Profildaten
Profilgewicht
0
kg/m
Ix-hochkant
0
cm⁴
Iy-flach
0
cm⁴
mm
kg
kg/m
Gesamtlast
0
N
Lastfall 1
Profil auf zwei Stützen gelenkig
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
Lastfall 2
Profil auf zwei Stützen fest eingespannt
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
Lastfall 3
Profil einseitig fest eingespannt
| hochkant | flach | |
|---|---|---|
| Durchbiegung | fx= 0 mm | fy= 0 mm |
| Biegespannung | σx = 0 N/mm² | σy = 0 N/mm² |
