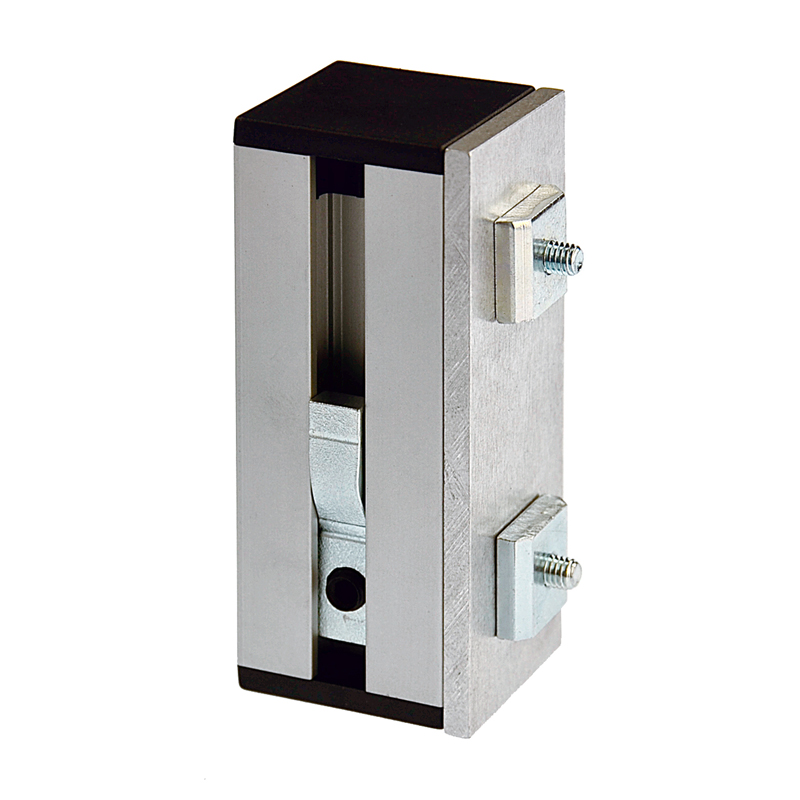

Die Rahmenerweiterung für Schiebetüren dient dazu die Tür inkl. Schloss und den Riegel nicht direkt in den Rahmen der Tür zu integrieren, sondern vorgesetzt anzubringen (siehe Befestigungsbeispiel).

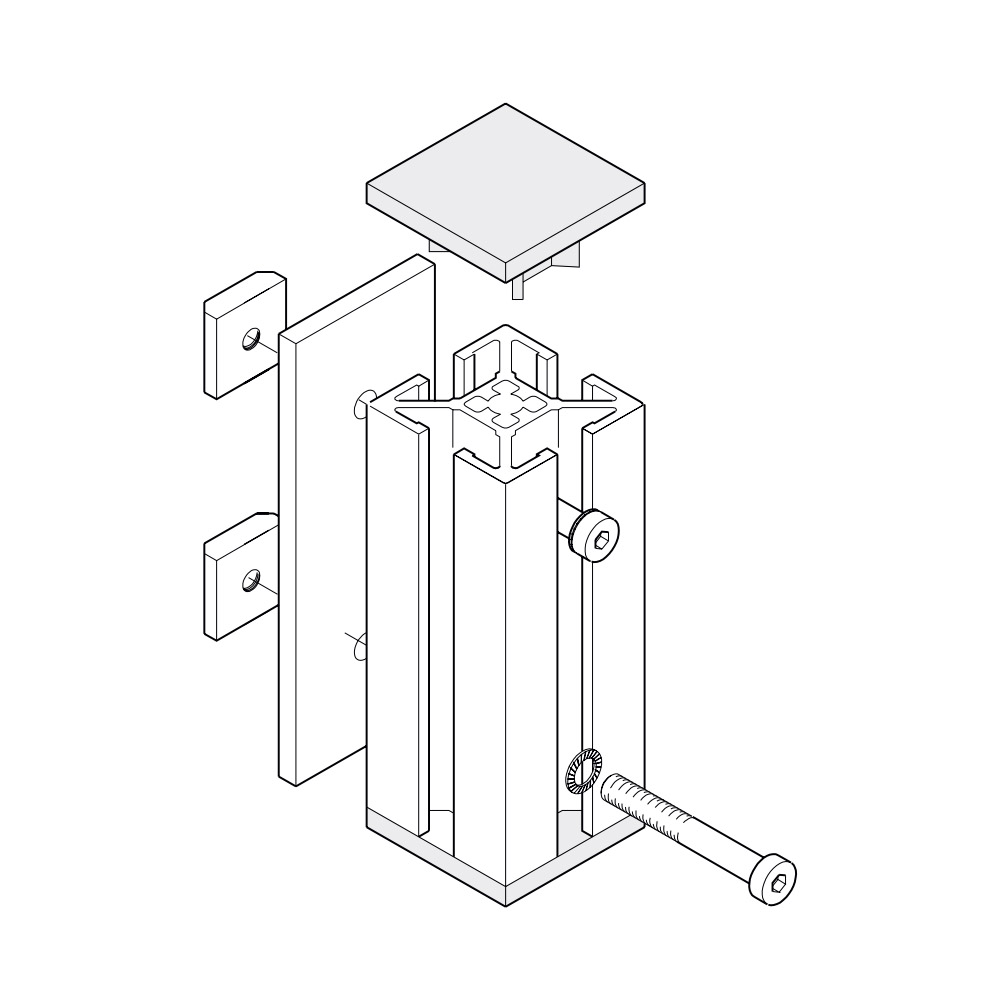

Das Set umfasst einem Profilabschnitt mk 2040.31 in 100 mm Länge, 2 Endkappen mk 2507, ein Distanzstück 14.05.0010, zwei Zylinderschraube M6x45 D0912645 inkl. Sicherungsscheibe ø 6,4 K111010016 sowie den Riegel 76.03.0004 inkl. Gewindestift D0913810 (Baugruppe B68.02.007).
- Profilserie
-
Serie 40
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen
- Abmessungen [mm]
-
Profil: 100 x 40 x 40 / Distanzstück 110 x 40 x 5
- Gewicht
-
0,317 kg
CAD-Daten
Kein 3D-Modell für diesen Artikel
