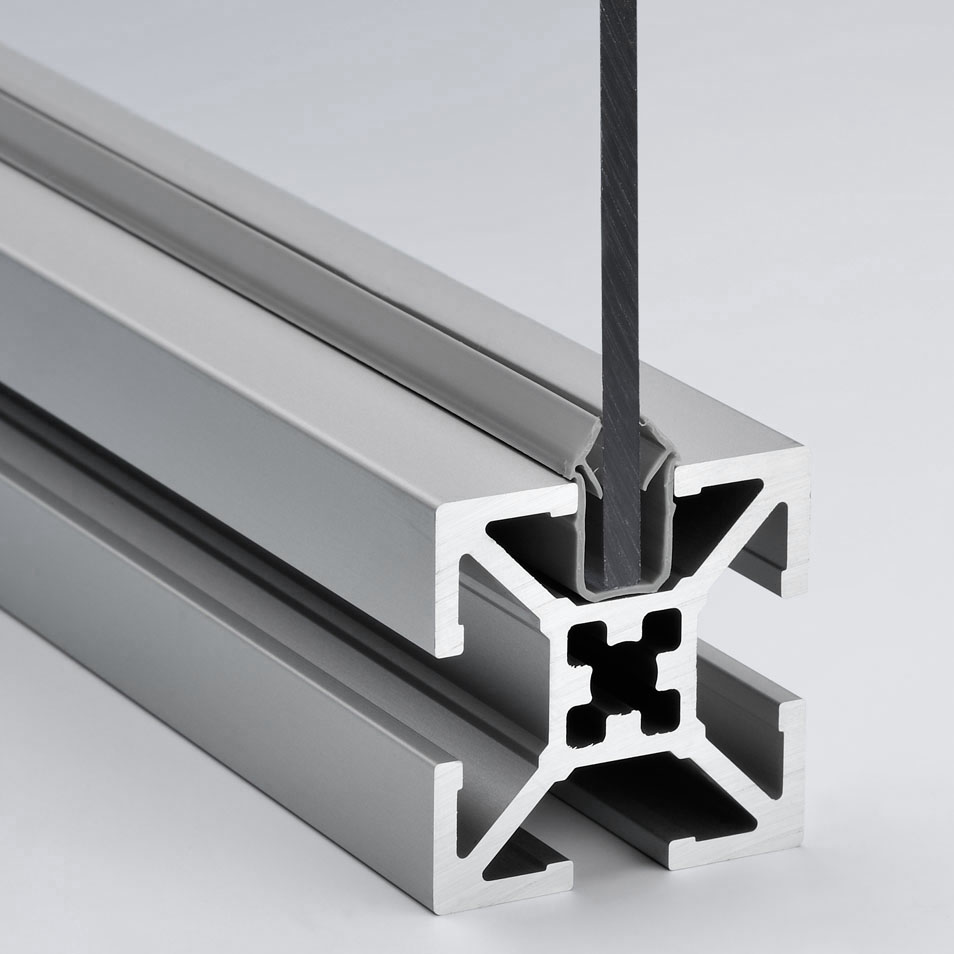

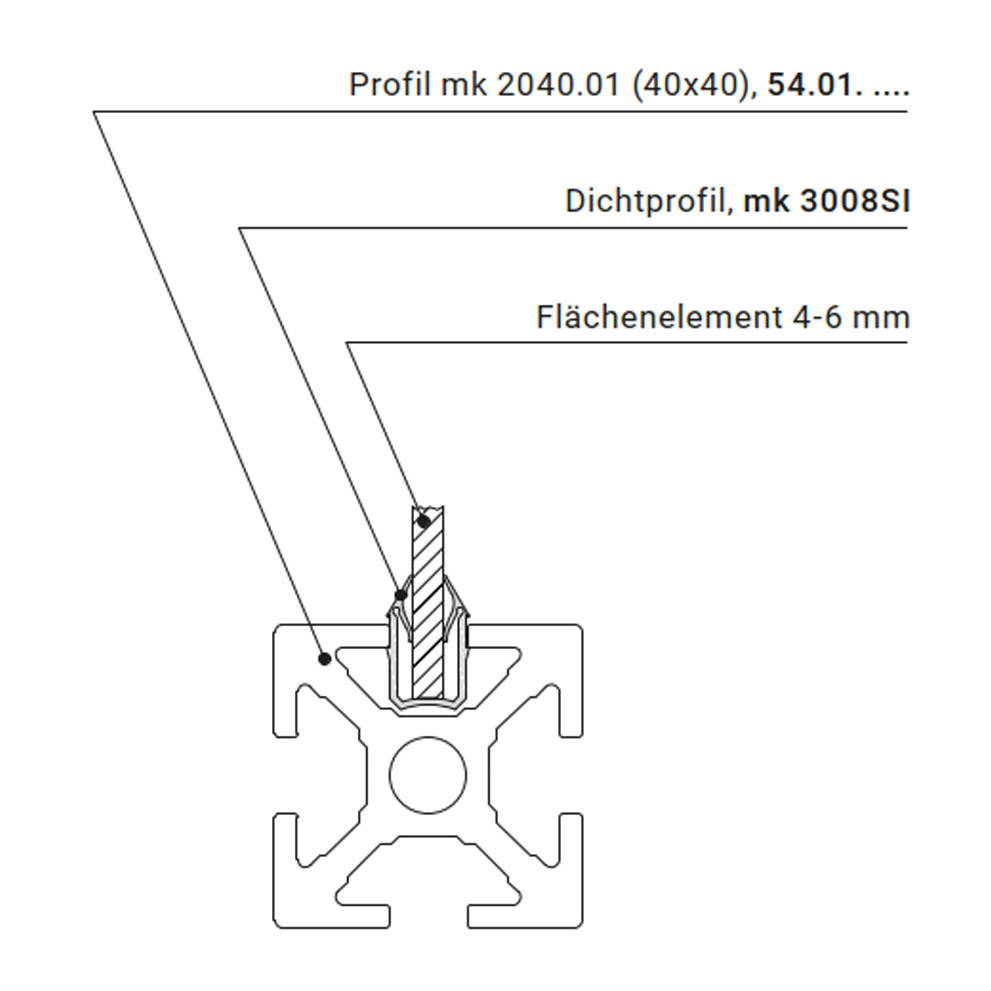

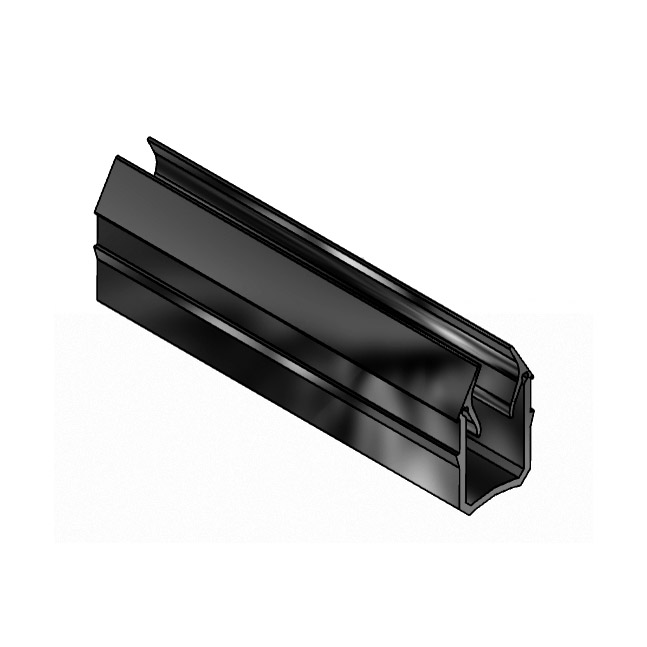

Das Dichtprofil (ehem. Einfassprofil) mk 3008 ist für die Fixierung von Flächenelementen mit einer Stärke von 4-6 mm in der Systemnut der Serien 40 und 50 geeignet. Durch das beidseitige Anpressen der Seitenflanken des Dichtprofils an das Flächenelement entsteht ein formschlüssiger Übergang. Das Profil ist in Längen von 2 m erhältlich.
Für die Berechnung der Größe der Flächenelemente, muß die lichte Höhe und Breite des Rahmens um jeweils 20 mm erhöht werden. Höhe = LH + 20 mm und Breite = LM + 20 mm.
Bevor das letzte Profil des Rahmens gesetzt wird, wird das Dichtprofil umlaufend auf das Flächenelement gesetzt und zusammen mit diesem in die Profilnut gedrückt. Sollte das Flächenelement mit einer Schutzfolie beklebt sein, ist diese umlaufend am Rand auf einer Breite von ca. 5 - 10 cm abzuziehen.
- Profilserie
-
Serie 40 / Serie 50
- Nut [mm]
-
10
- Material
-
Kunststoff PP
- Abmessungen [mm]
-
17 x 11
- Lagerlänge [mm]
-
2000
- Gewicht
-
0,05 kg
