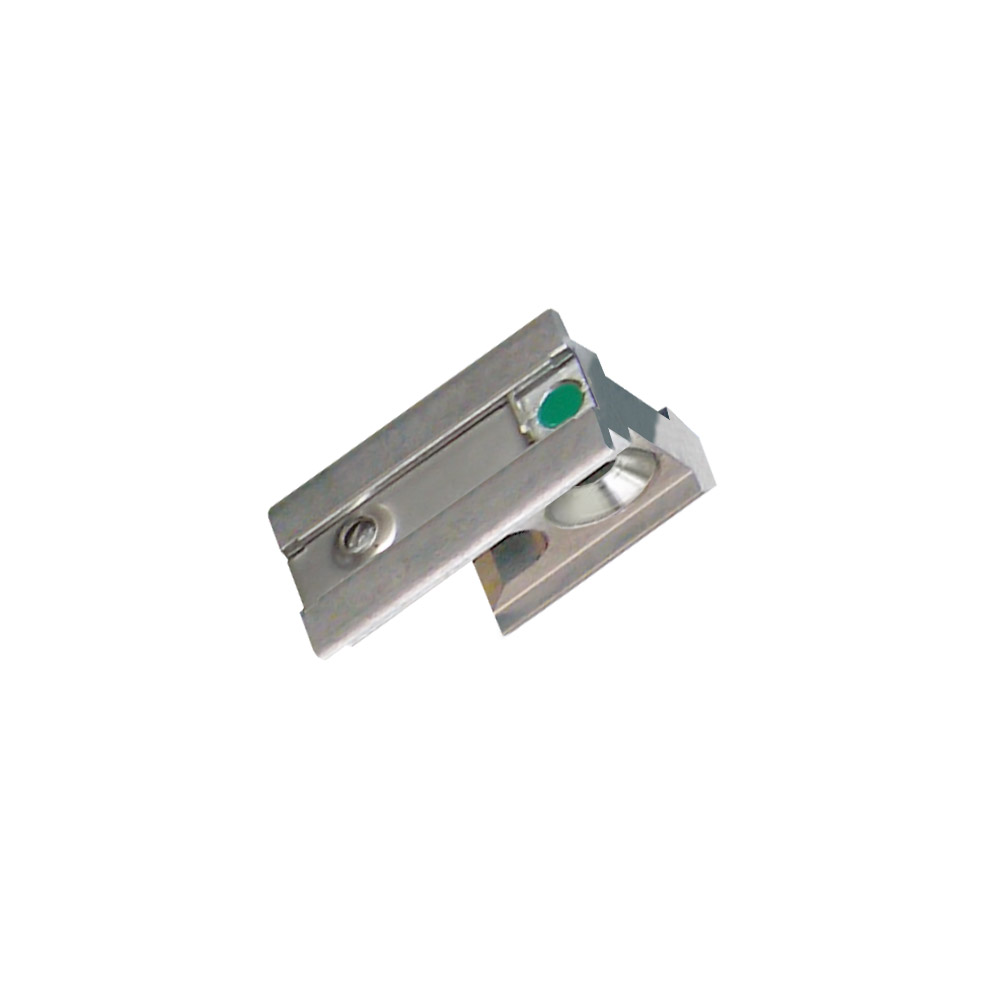

Der unverlierbare Halter mit Abmessungen von 43x30x55 mm ist eine Haltervariante des Unverlierbaren Haltesystems von mk. Das System dient der Befestigung von Feldrahmenelementen am Pfosten und erlaubt das schnelle und komfortable Montieren und Demontieren von Feldern, z.B. für Wartungsarbeiten. Konform zur Maschinenrichtlinie sind die zur Demontage des Schutzfeldes zu lösenden Teile unverlierbar ausgeführt. Die Schutzeinrichtung zeichnet sich durch eine solide Bauweise aus, lässt sich mit handelsüblichem Werkzeug montieren bzw. demontieren und kann Toleranzen bis zu ± 1 mm ausgleichen. Zur Befestigung eines Feldes gibt es folgende Optionen. Falls Unverlierbarkeit mit Verriegelung gewünscht ist, wird 2x B46.00.243 (oben) und 2x B46.00.245 (unten) benötigt. Falls keine Verriegelung gewünscht ist, wird 4x B46.00.245 (oben und unten) benötigt. Der Halter werden mit Bolzen sowie Befestigungsmaterial geliefert.
- Profilserie
-
Serie 40
- Material
-
Aluminium, gleitgeschliffen

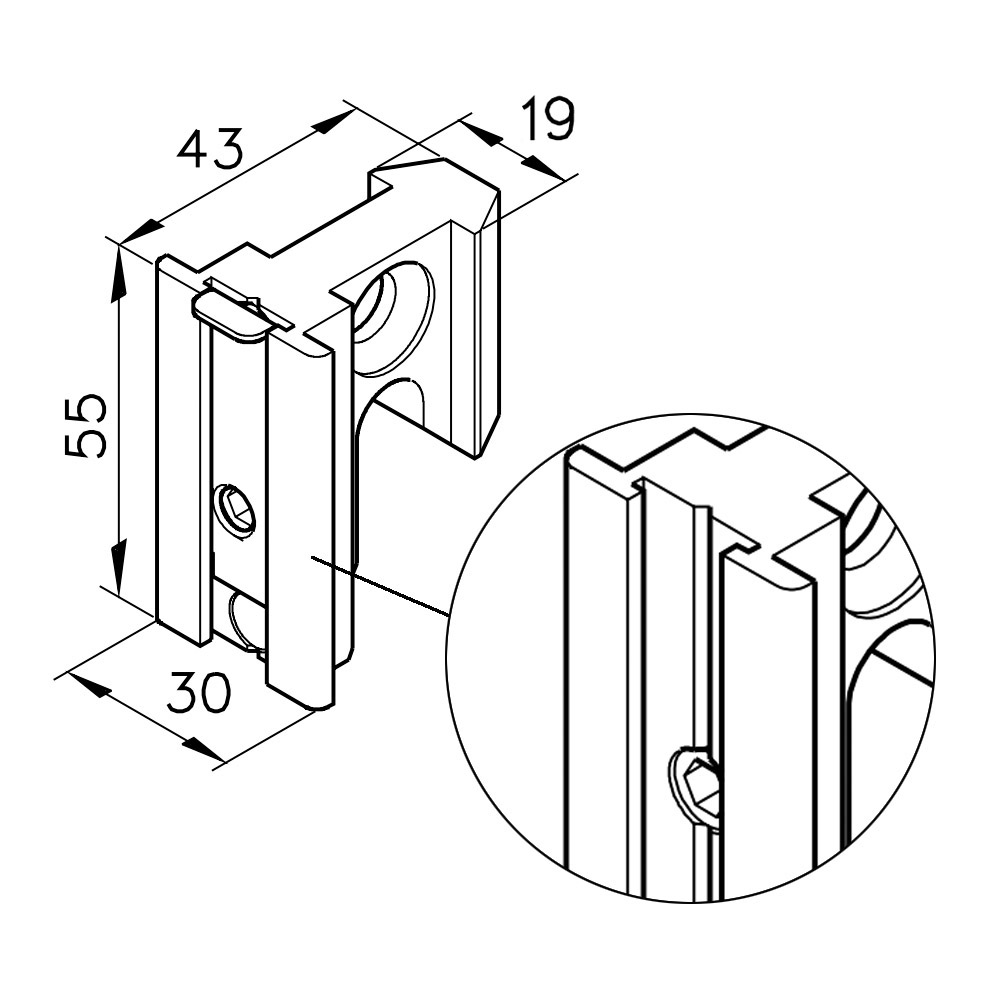

- Abmessungen [mm]
-
30 x 43 x 55
- Gewicht
-
0,14 kg
