Keilklemme

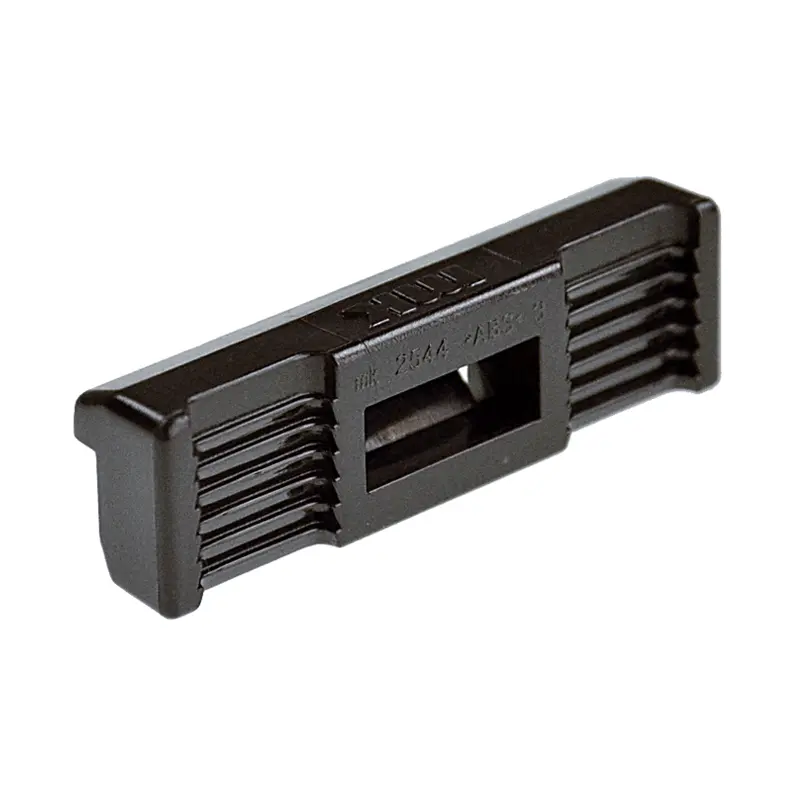

Mit der Keilklemme mk 2544 lassen sich Schweißgitter einfach, schnell und günstig befestigen. Die Keilklemme fixiert Schweißgitter mit einer Stärke von 4 mm in einer 10 mm Profilnut.

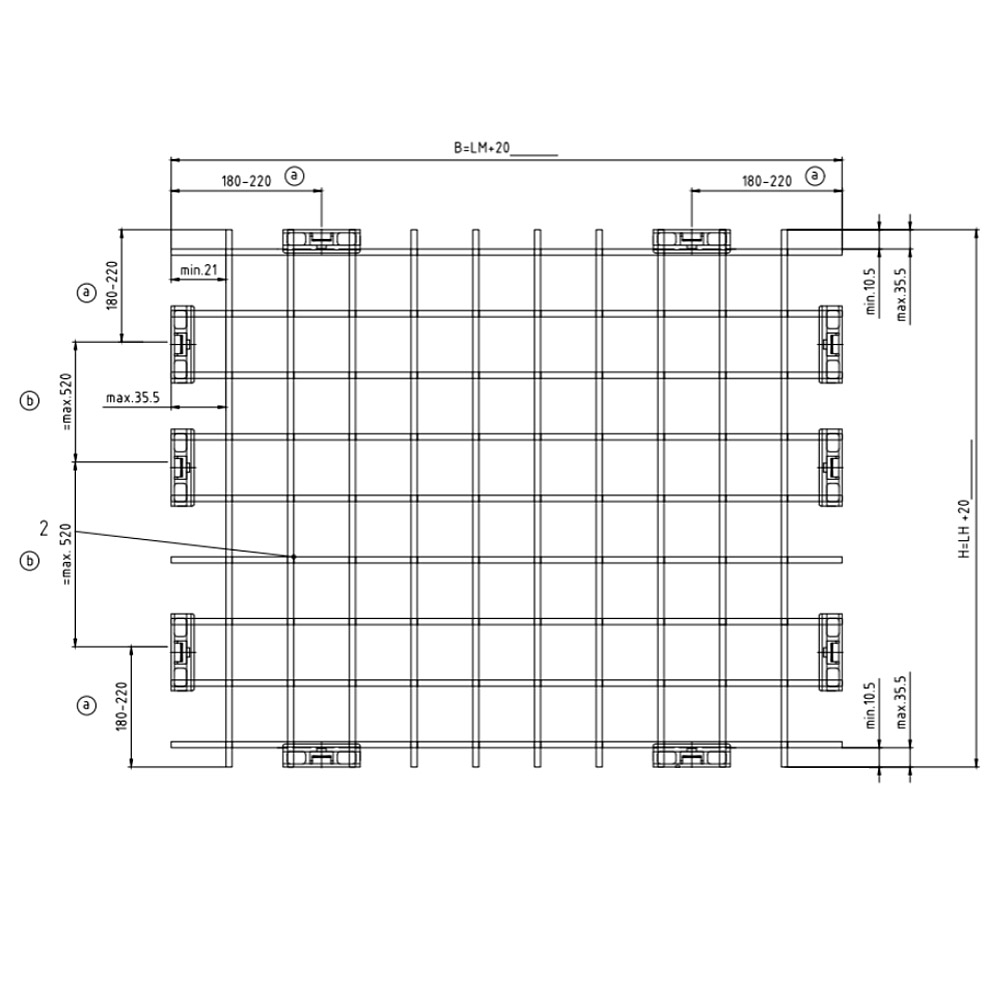

Die Keilklemmen werden mit einem Randabstand von 180-200 mm platziert und dann über die gesamte Länge gleichmäßig verteilt gesetzt, in einem Abstand von max. 520 mm zueinander. Die Anzahl der Halter ist somit abhängig von der Größe des Flächenelements. Siehe Bild 5 in der Galerie.

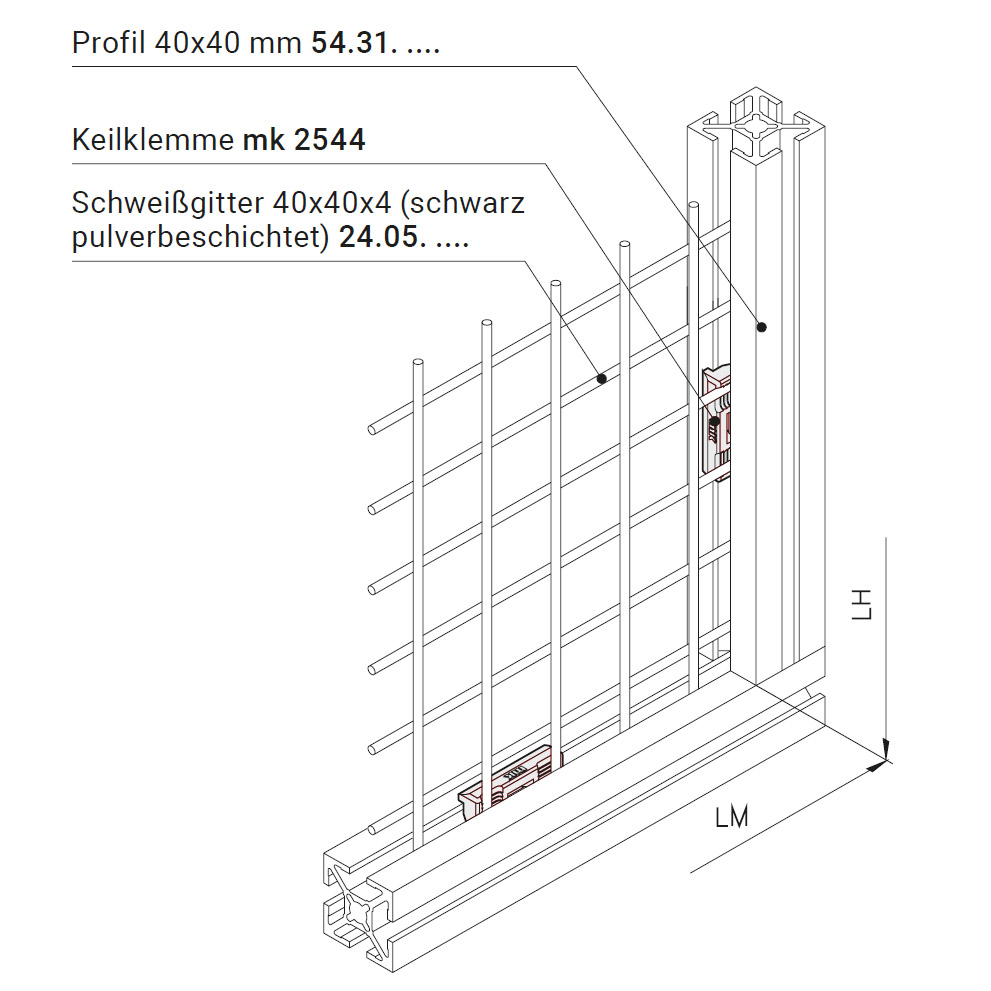

Für die Berechnung der Größe der Flächenelemente, muß die lichte Höhe und Breite des Rahmens um jeweils 20 mm erhöht werden. Höhe = LH + 20 mm und Breite = LM + 20 mm.

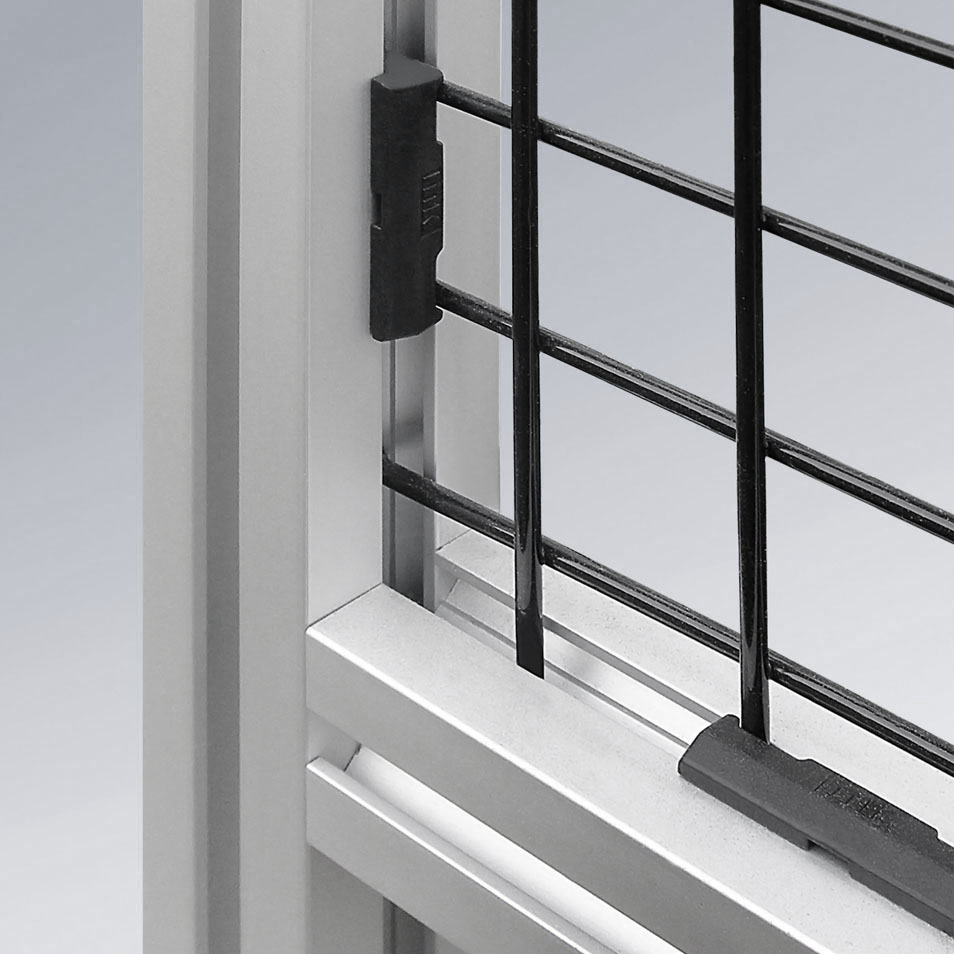

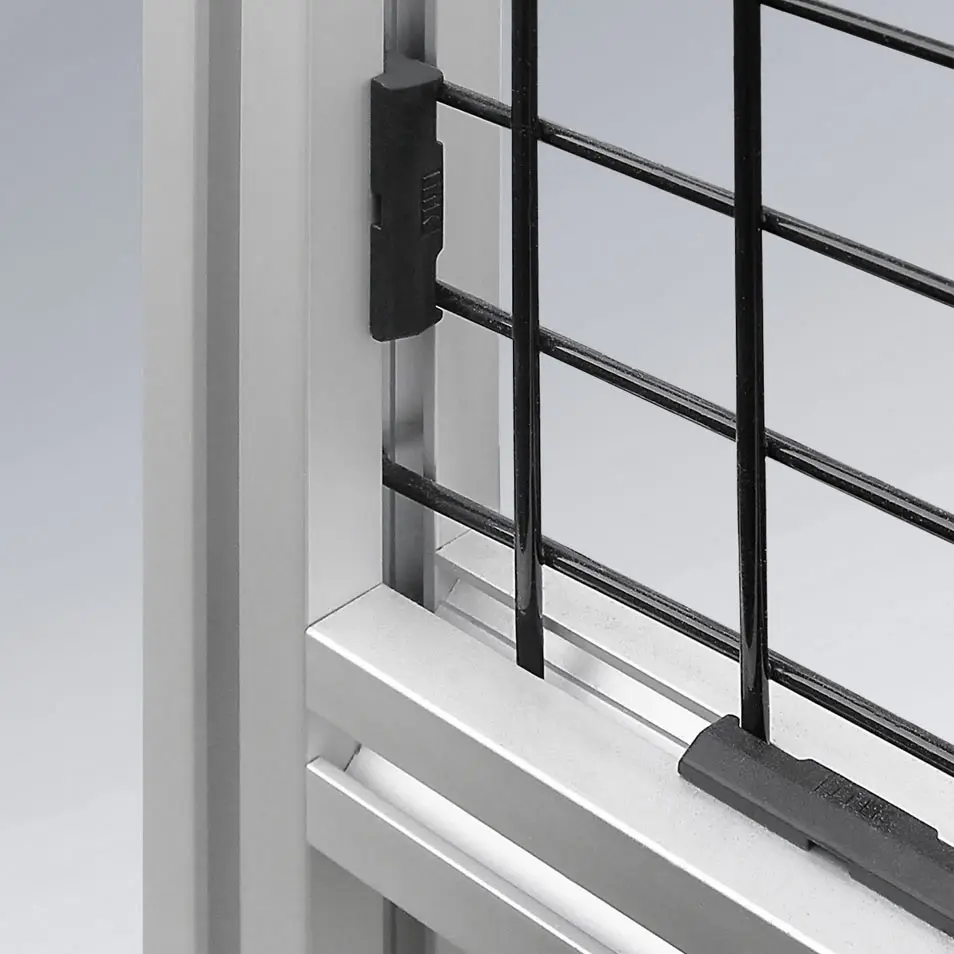

Bevor das letzte Profil des Rahmens gesetzt wird, muss das Schweißgitter seitlich in die Profilnut geschoben werden. Anschließend wird das letzte Profil montiert. Zum Sichern der Schweißgitter, werden die Keilklemmen in gleichmäßigen Abständen, so eingeschlagen, dass diese immer je zwei Gitterstäbe einklemmen.

Profilserie

Serie 40

Nut [mm]

10

Material

Kunststoff ABS

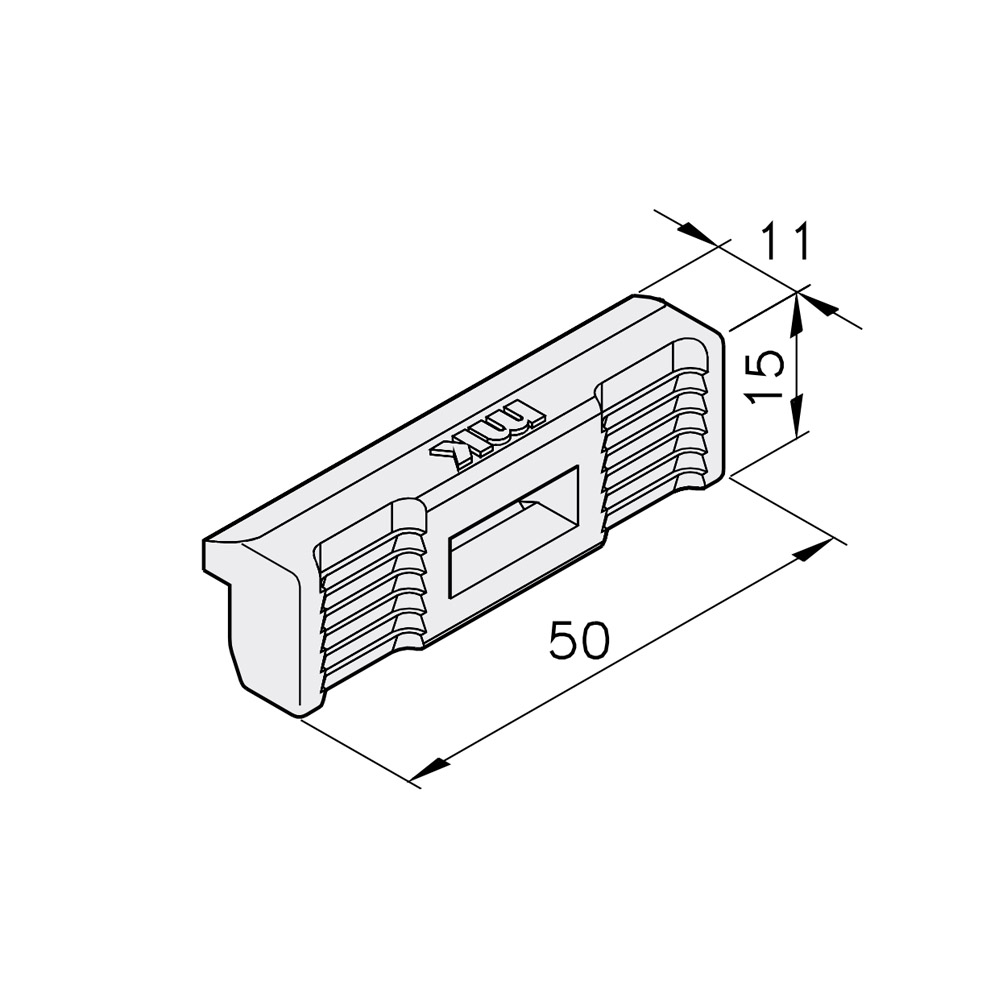

Abmessungen [mm]

50 x 11 x 15

Gewicht

0,005 kg
