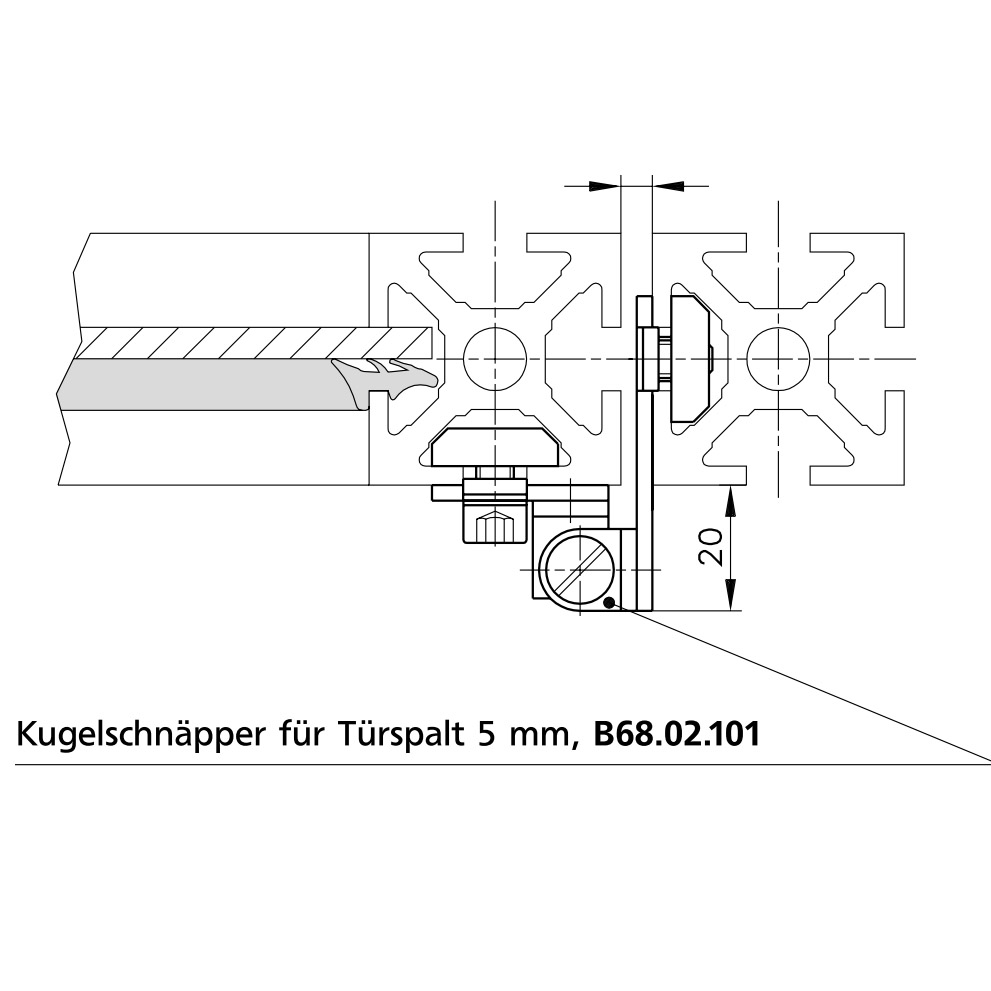

Der Kugelschnäpper 5 ist ein verschleißarmer Schnellverschluß aus Messing und ist für einen Türspalt von 5 mm vorgesehen. Die Feststellung erfolgt über einfaches Einrasten des Riegels zwischen den gefederten Kugeln im Inneren. Die Klemmkraft des Kugelschnäppers ist über die Schlitzschrauben am Kugeldruckstück einstellbar.
Das Set umfasst die montierten Schnäpperkomponenten mit Halteblech zzgl. einer Zylinderkopfschraube M6x12 mit Einschwenklasche M6 und Sicherungsscheibe ø 6,4 und einer Senkschraube M6x12 mit Lasche 1 M6.
- Profilserie
-
Serie 40
- Nut [mm]
-
10
- Material
-
Messing
- Abmessungen [mm]
-
Schnäpper: 70 x 17 / Adapterplatten: 50 x 70 + 28 x 42 / Türspalt: 5
- Gewicht
-
0,208 kg
