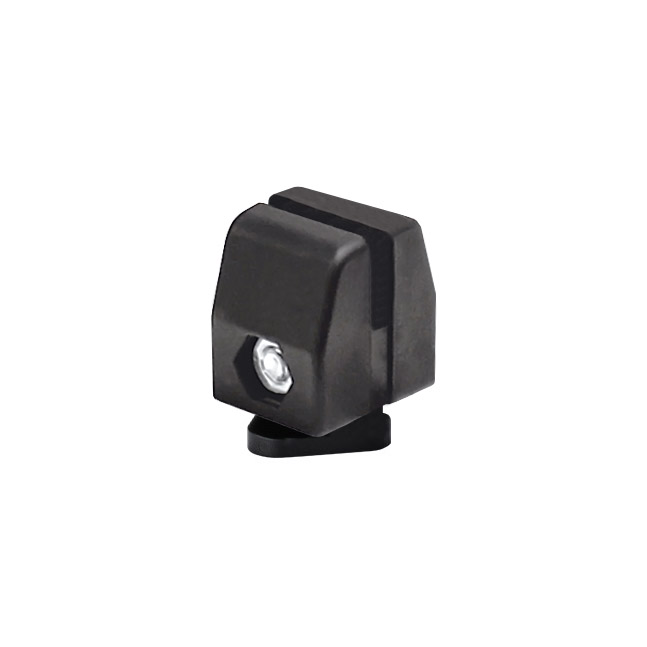

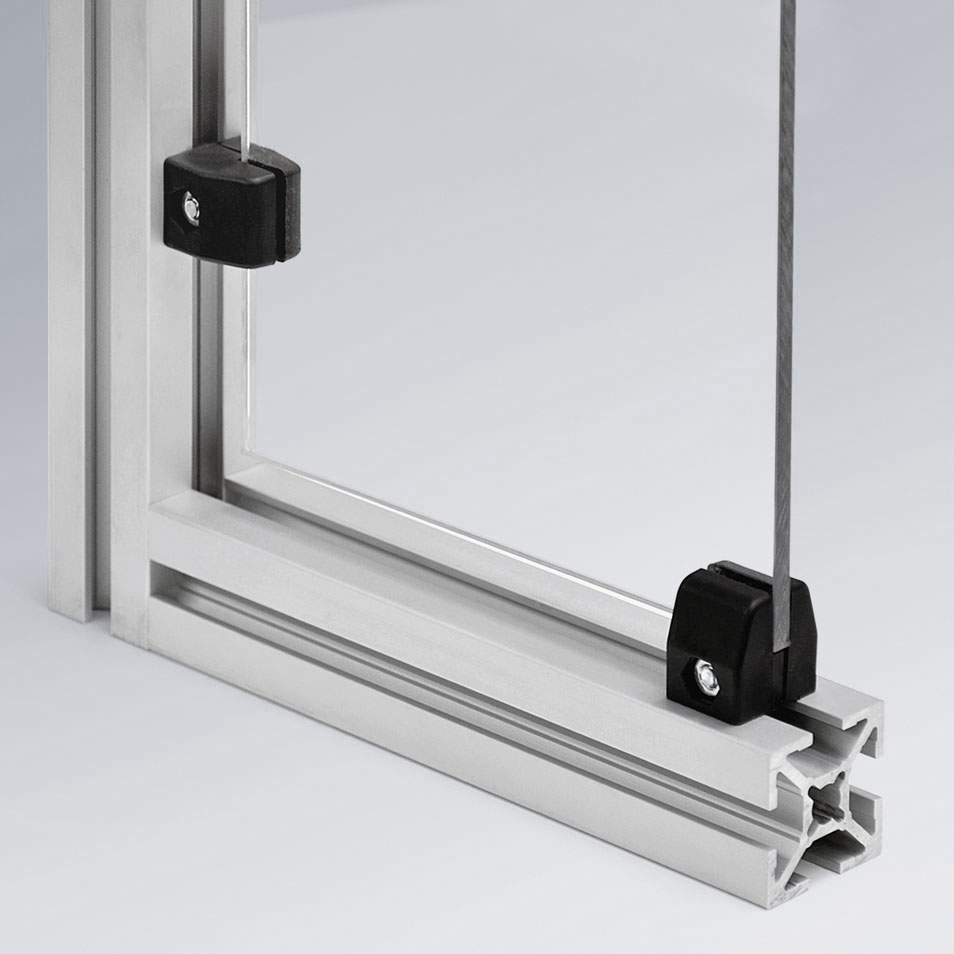

Die Scheibenklemme 50 dient der nachträglichen Befestigung von unbearbeiteten Flächenelementen (keine Bohrung notwendig), mit einer Stärke von 5-8 mm in einen Profilrahmen der Serie 50. Zwischen Profilrahmen und Flächenelement bleibt ringsum ein Spalt von 15 mm.
Die Klemmen werden in einem Abstand von maximal 500 mm gesetzt, der erste und letzte Halter an jeder Seite mit einem Abstand von 100 mm zum Rand. Die Anzahl der Halter ist somit abhängig von der Größe des Flächenelements.
Für die Berechnung der Größe der Flächenelemente, muß die lichte Höhe und Breite des Rahmens um jeweils 31 mm reduziert werden. Höhe = LH - 31 mm und Breite = LM - 31 mm.

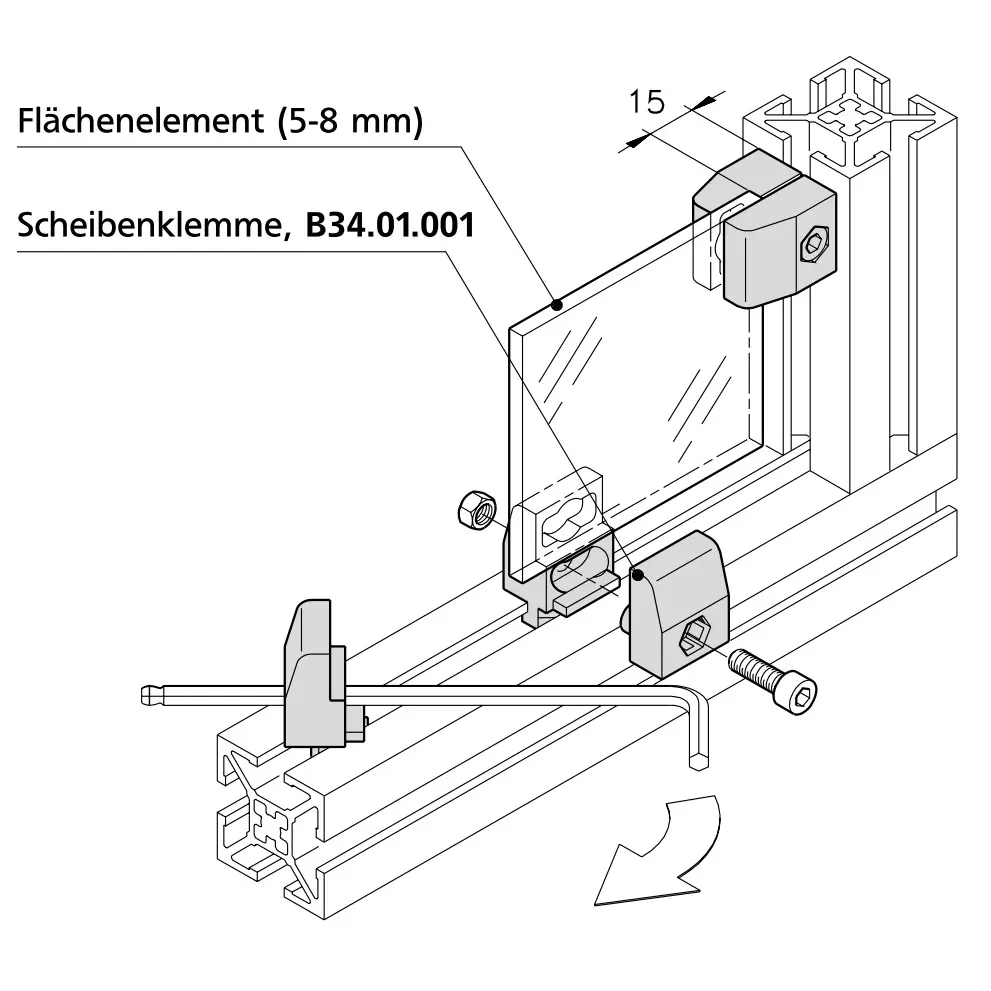

Die eine Hälfte der Scheibenklemme wird in regelmäßigen Abständen in der Profilnut eingesetzt und unter Zuhilfenahme eines Inbusschlüssel eingedreht. Sind alles Klemmen platziert, kann das Flächenelement eingesetzt werden. Anschließend wird die zweite Hälfte der Scheibenklemme mit den mitgelieferten Schrauben und Muttern angeschraubt.
- Profilserie
-
Serie 40
- Material
-
Kunststoff, faserverstärkt
- Abmessungen [mm]
-
29,5 x 25 x 37
- Bohrung [mm]
-
ø 8,8
- Gewicht
-
0,03 kg
