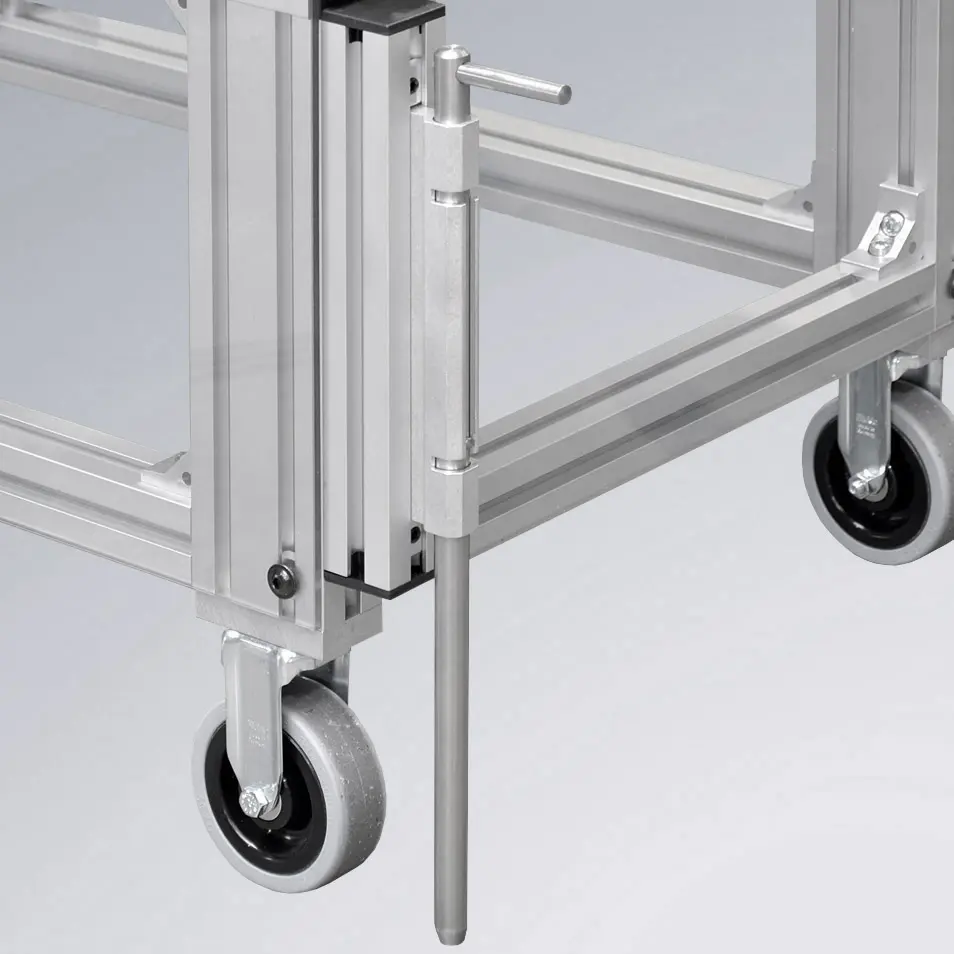

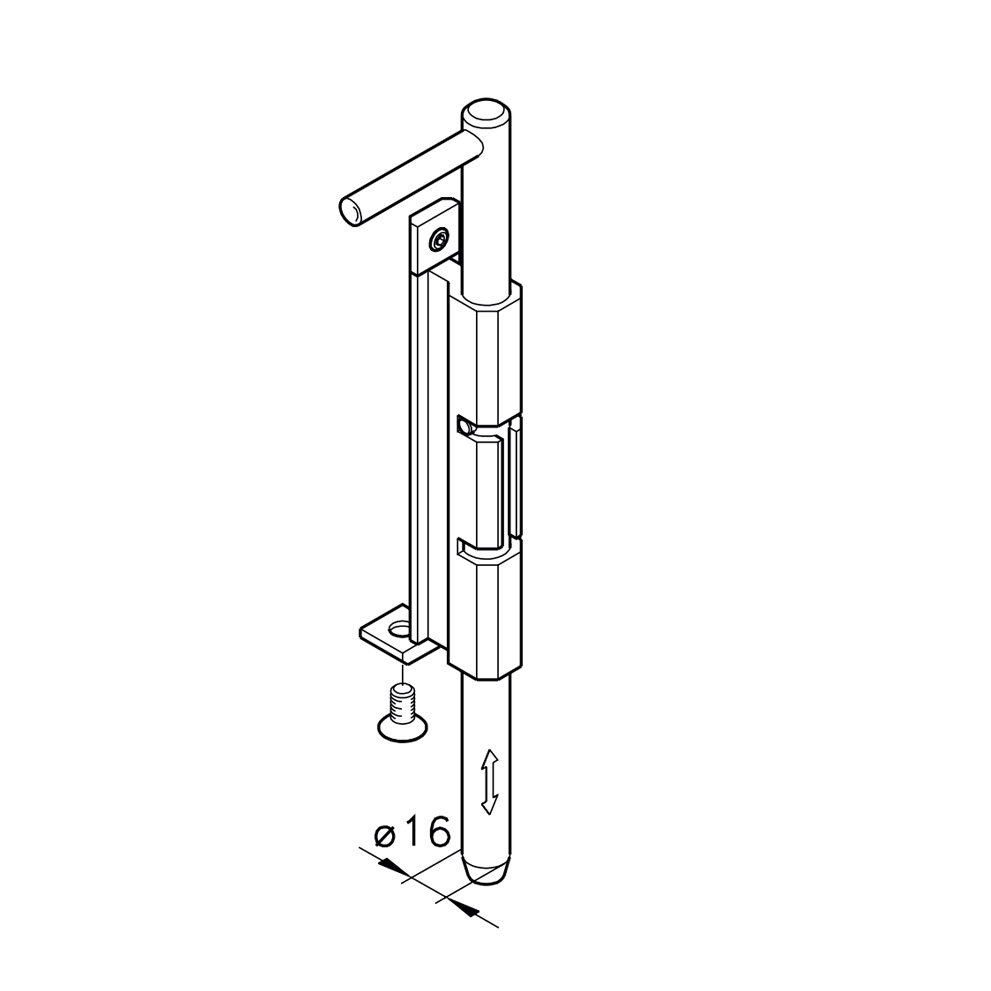

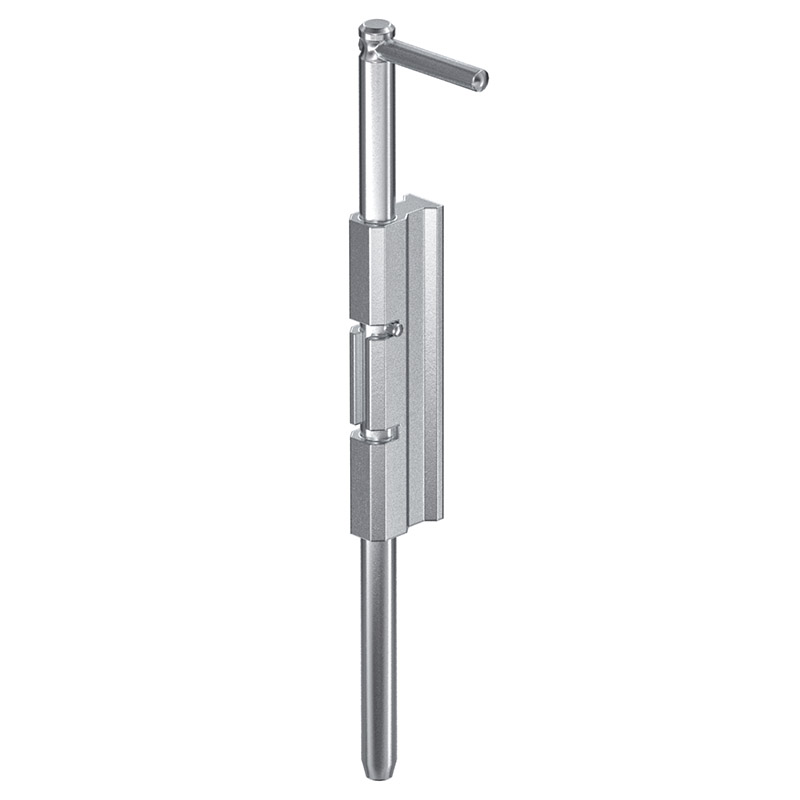

Der Schubriegel oben besteht aus gleitgeschliffenem Aluminium und dient der Verriegelung von Flügeltüren (Serie 40) am Boden. Der Riegel ist 360 mm lang und hat einen Durchmesser von 16 mm. Als Gegenstück dazu dient die Riegelsinsteckplatte 76.03.0018. Zur Befestigung des Riegels am Türrahmen muss in die Stirnseite der Vertikalstrebe ein Gewinde M8 geformt werden.
- Profilserie
-
Serie 40
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen
- Abmessungen [mm]
-
ø 16 x 360
- Gewicht
-
0,83 kg
