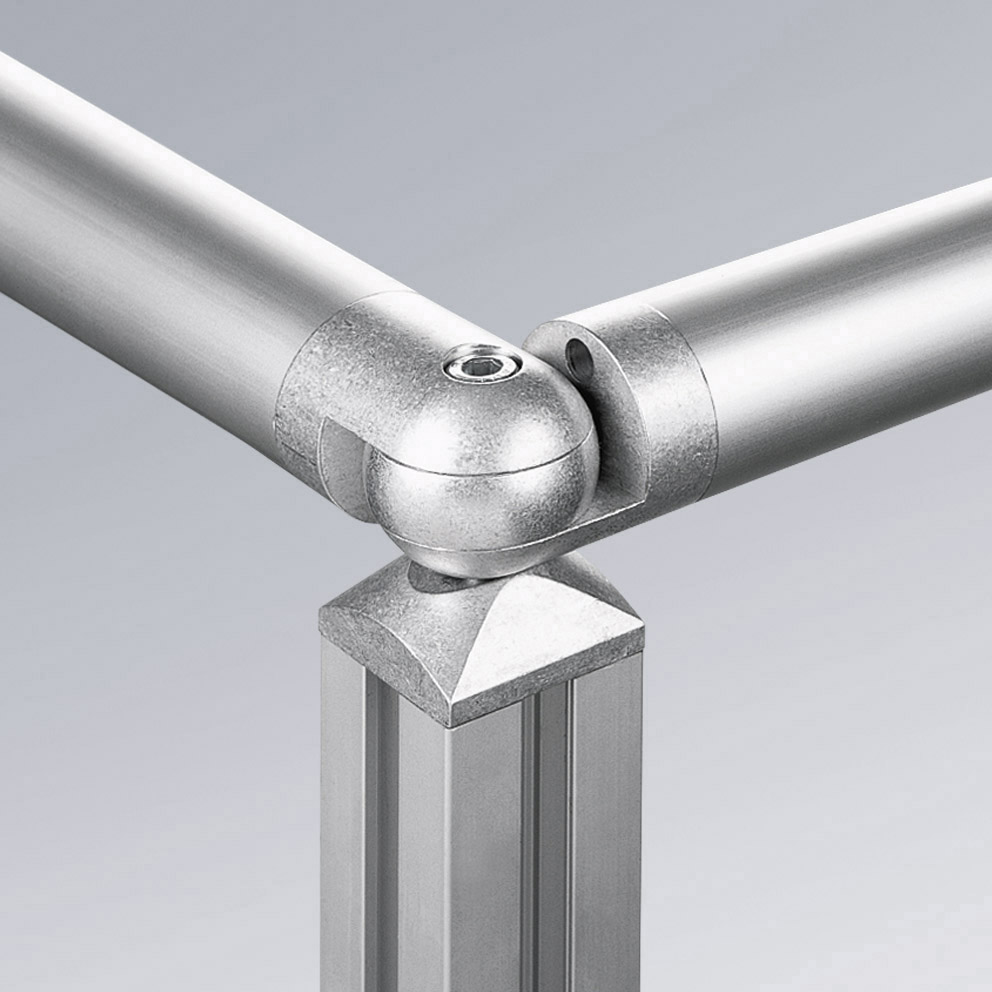

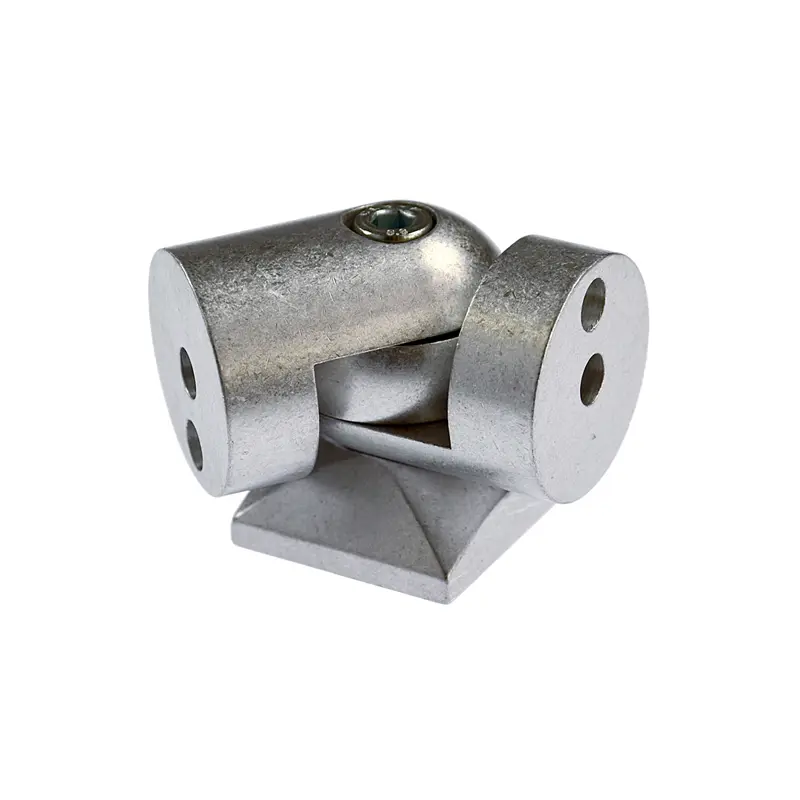

Das Gelenk 40/H5 ist ein leichtes und stabiles Gelenk für Handläufe an Geländern und verbindet 2 Profile mk 2040.16 stirnseitig und T-förmig auf einem Profil mk 2040.01. Das Gelenk kann optional in unterschiedlichen Oberflächenvarianten wie eloxiert oder lackiert in verschiedenen RAL-Farben bestellt werden.
- Profilserie
-
Serie 40
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen

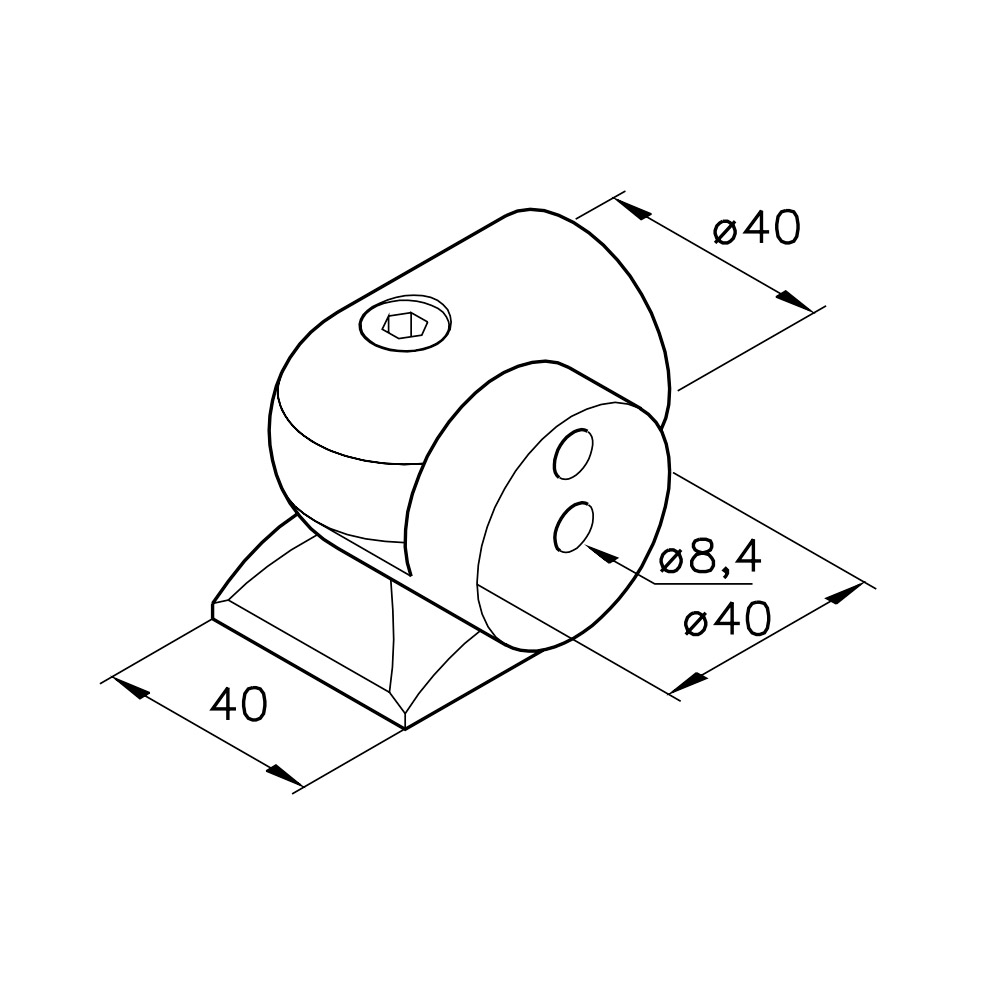

- Abmessungen [mm]
-
1. Schenkel: 40 x 40 x 35 / 2. Schenkel: ø 40 x 35 / 3. Schenkel: ø 40 x 105
- Bohrung [mm]
-
ø 8,4
- Gewicht
-
0,298 kg
