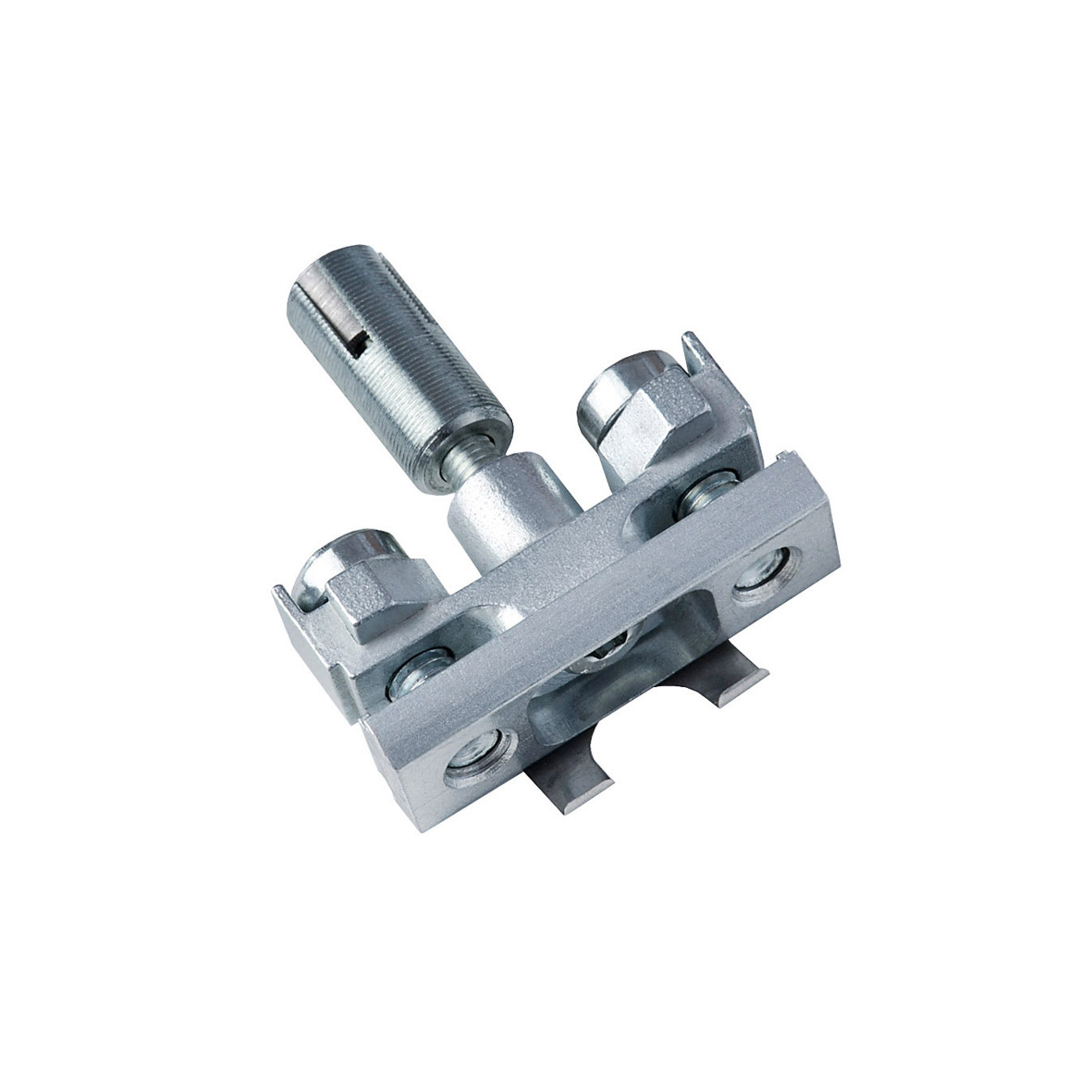

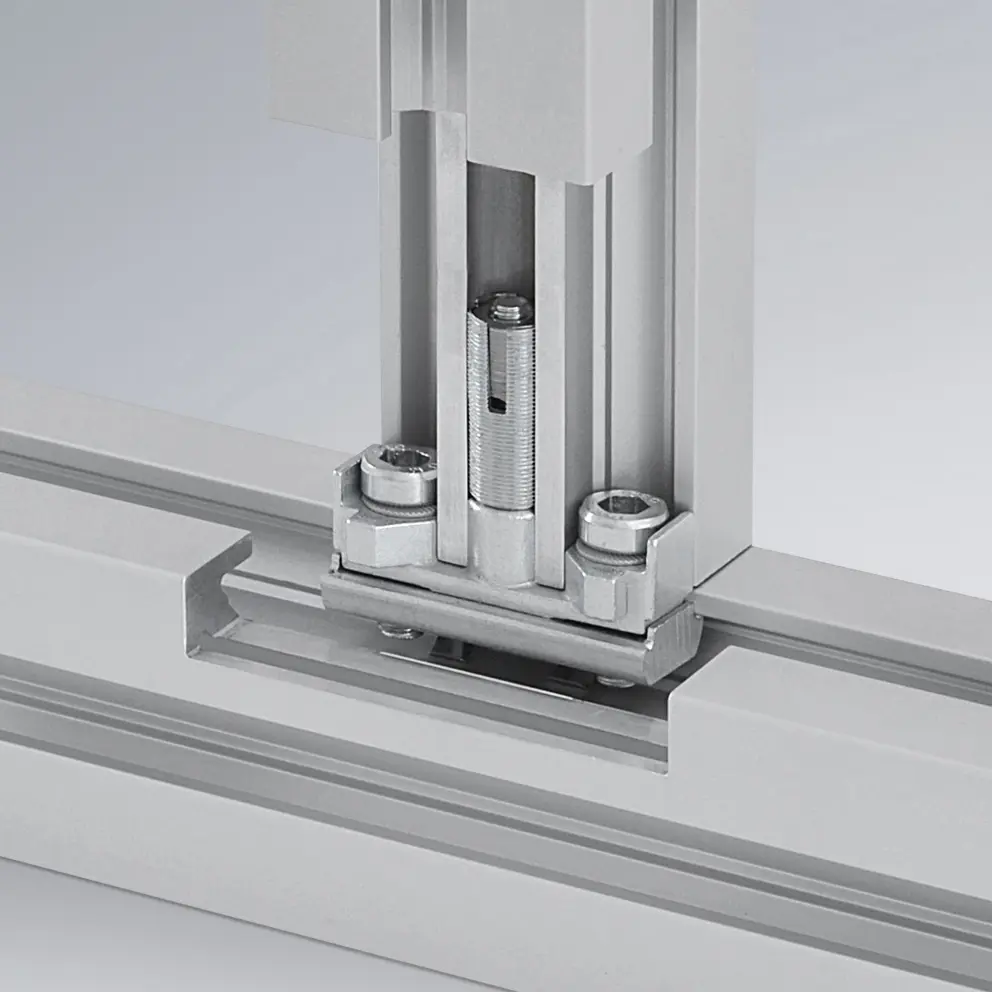

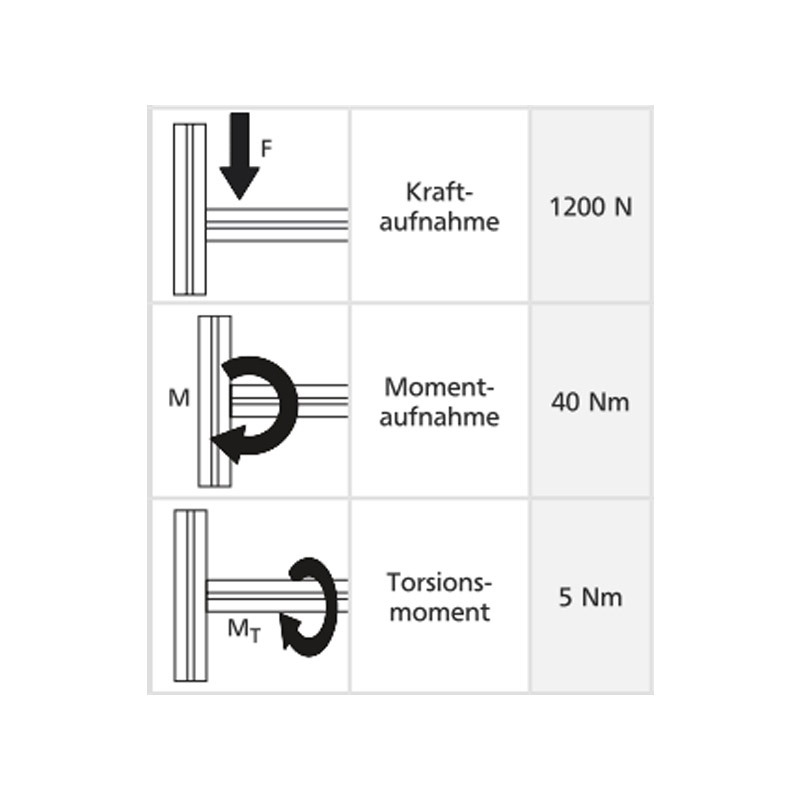

Der Ankerverbinder ist ein Profilverbinder, der keine Bearbeitung des Aluminiumprofils benötigt. Er ermöglicht die Umsetzung von Profil-Konstruktionen ohne äußere Störkonturen. Der Ankerverbinder wird in den Bohrkanal ø 10 mm der Profilserie 40 geschoben und über eine Schraube verspannt. Über die seitlichen Anker wird er mit dem zweiten Aluprofil verbunden und ist damit gleichzeitig vor Verdrehen gesichert.

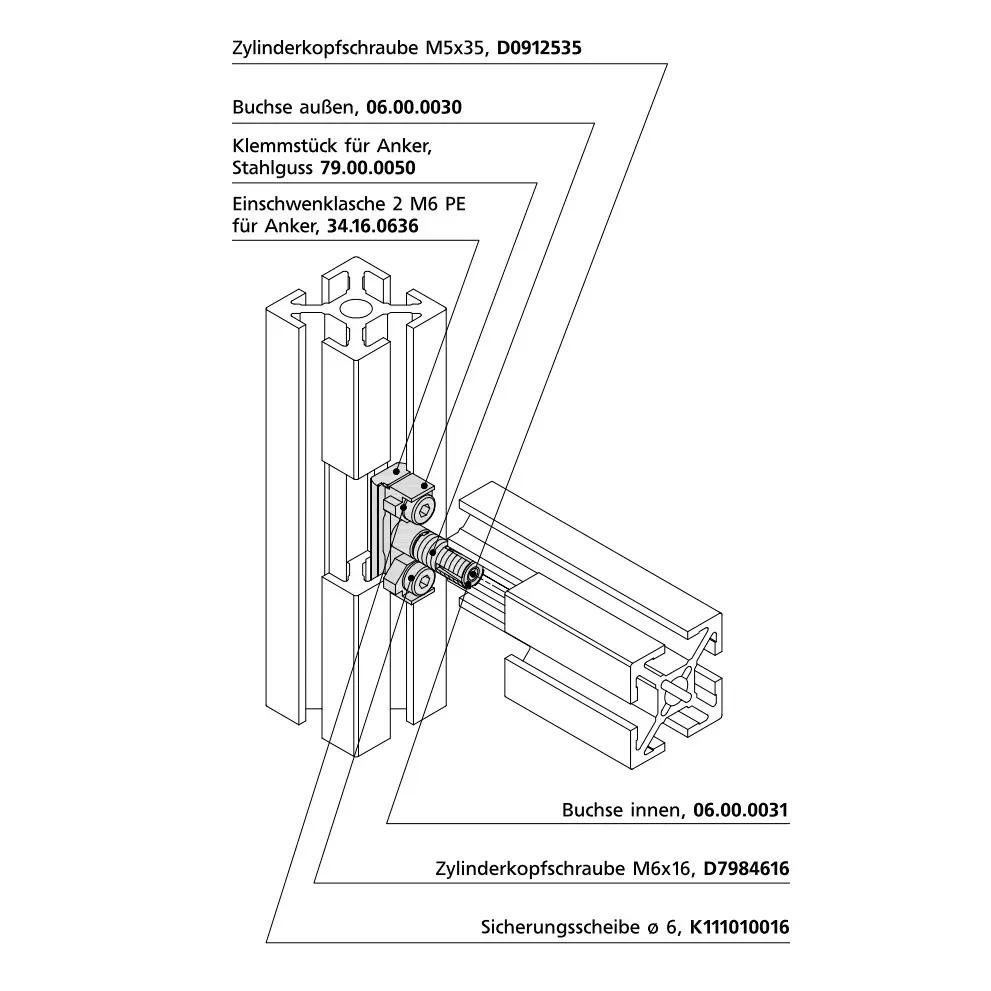

Das Set umfasst neben den Verbinderteilen zusätzlich 1 Einschwenklasche 2/27 M6 (34.16.0636), 1 Zylinderkopfschraube M5x35 (D091253510), 2 Zylinderkopfschrauben M6x16 (D7984616), 2 Sicherungsscheiben M6 (K111010016) und 1 Sicherungsscheibe M5 (K111010015).
- Profilserie
-
Serie 40
- Nut [mm]
-
10
- Material
-
Stahl, verzinkt
- Abmessungen [mm]
-
40 x 43 x 16
- Gewinde [mm]
-
2x M6 + 1x M5
- Gewicht [kg]
-
0,07
- Gewicht
-
0,07 kg
