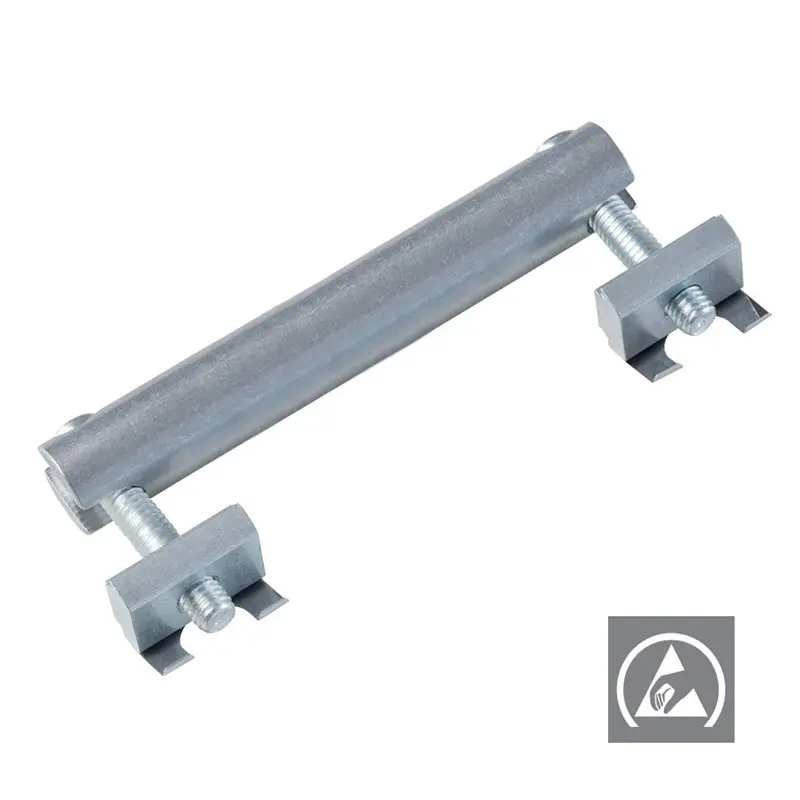

Bolzenverbinder 100 mit Kappen silber

Der Bolzenverbinder aus verzinktem Stahl für die Serie 50 ist ein kompakter und gleichzeitig sehr stabiler Verbinder. Er hat eine Abmessung von 99 mm bei ø 14 mm und ist dort einzusetzen, wo die Störkontur eines Winkels vermieden werden soll, und gleichzeitig eine stabile Verbindung benötigt wird. Um den Bolzenverbinder einsetzen zu können, wird eine Endenbearbeitung ø 14,1 mm mit 20 mm Randabstand benötigt.

Das Set umfasst neben dem Verbinder zusätzlich 2 Abdeckkappen Silber (mk 2572SI), 2 Einschwenklaschen M6 (34.16.0631), 2 Zylinderkopfschrauben M6x30 (D7984630) und 2 Sicherungsscheiben M6 (K111010016).

Technische Daten

Profilserie

Serie 50

Nut [mm]

10

Material

Stahl, verzinkt

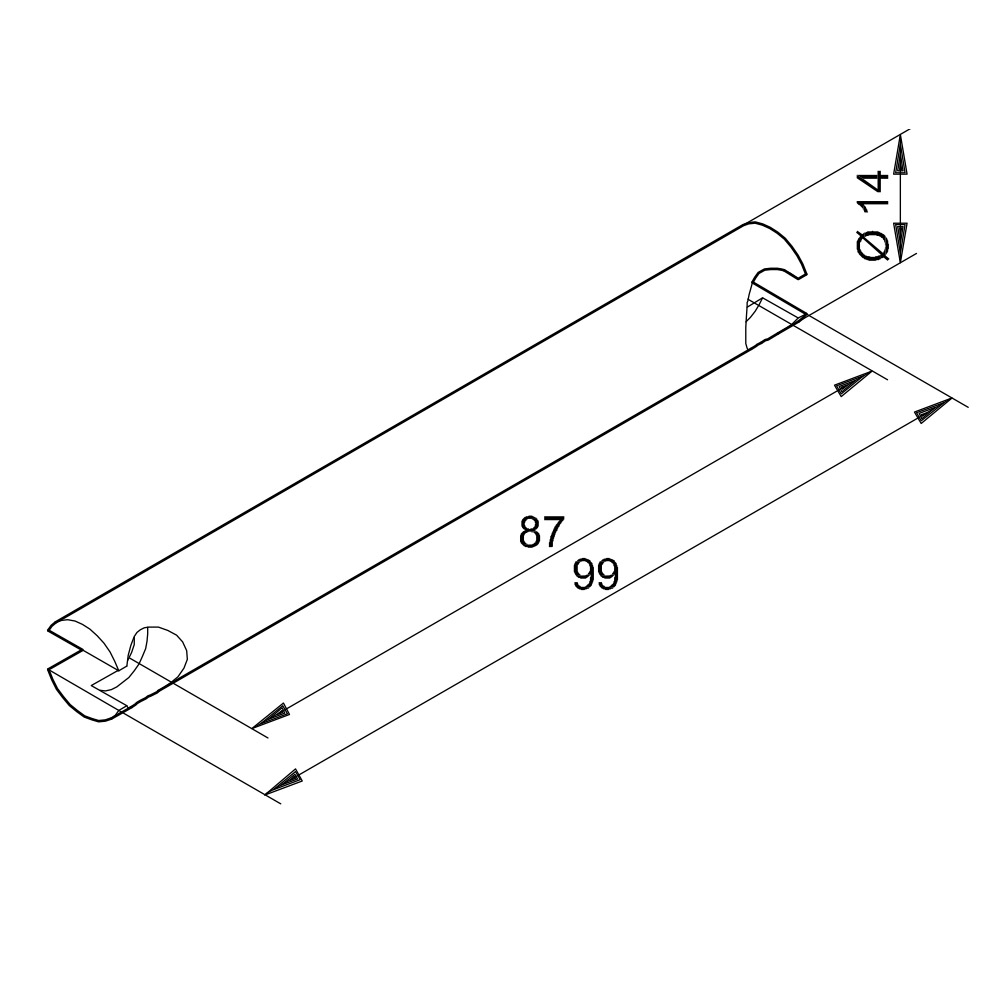

Abmessungen [mm]

ø 14 x 99

Bohrung [mm]

ø 6,1 (11)

Anzahl Bohrungen

2

Gewinde [mm]

M6

Gewicht

0,15 kg
