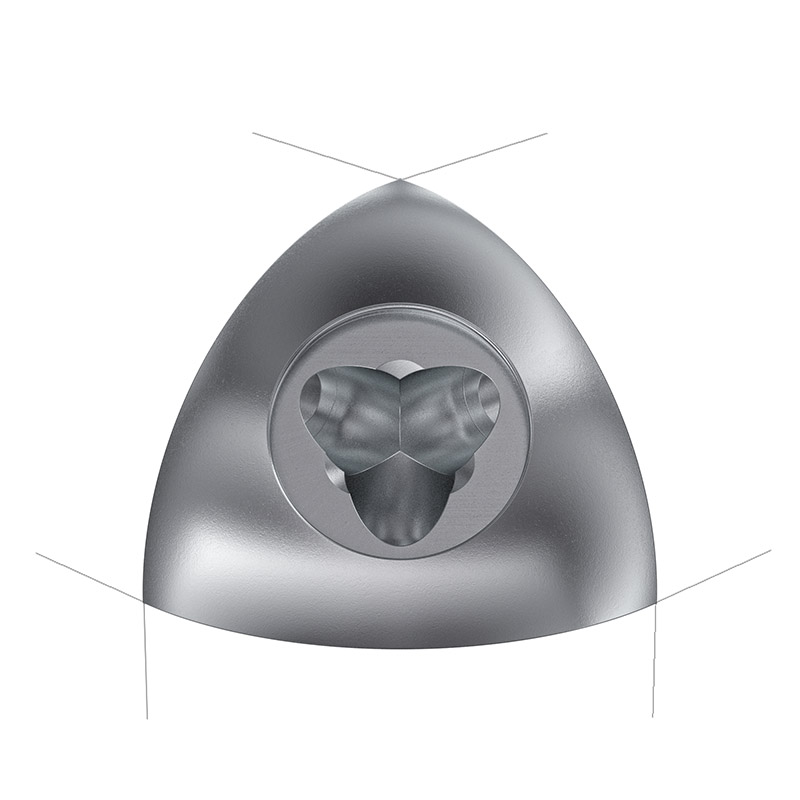

Der Eckknoten 1 aus gleitgeschliffenem Aluminium für die Serie 50 verbindet 3 Profile mk 2003 stirnseitig miteinander und bildet dadurch eine Eckverbindung, die für saubere Übergänge an Knotenpunkten sorgt und Ihre Konstruktion optisch auwertet. Die Nuten der Profile bleiben an allen Seiten frei. Im Profil mk 2003 muss im mittleren Kanal ein M8 Gewinde geschnitten werden.
- Profilserie
-
Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen

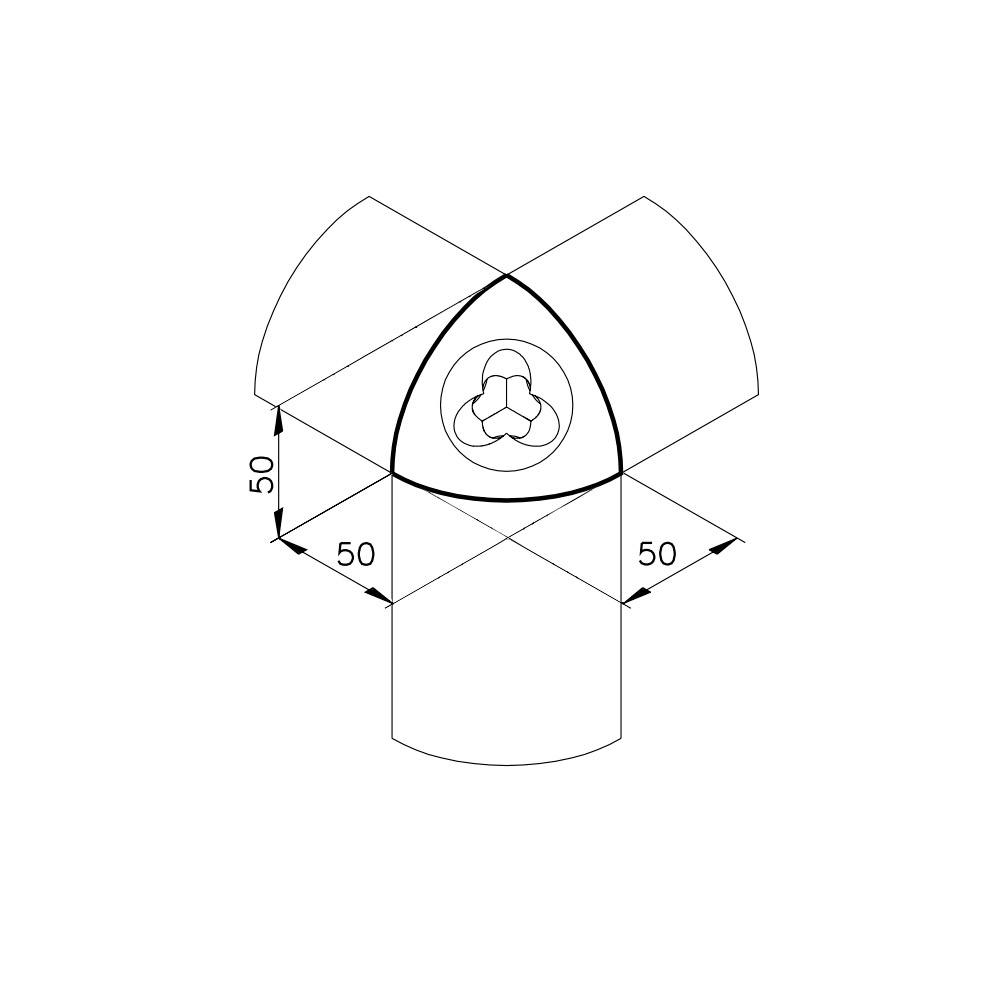

- Abmessungen [mm]
-
50 x 50 x 50
- Bohrung [mm]
-
ø 9 (15)
- Anzahl Bohrungen
-
3
- Gewicht [kg]
-
0,104
- Gewicht
-
0,104 kg
