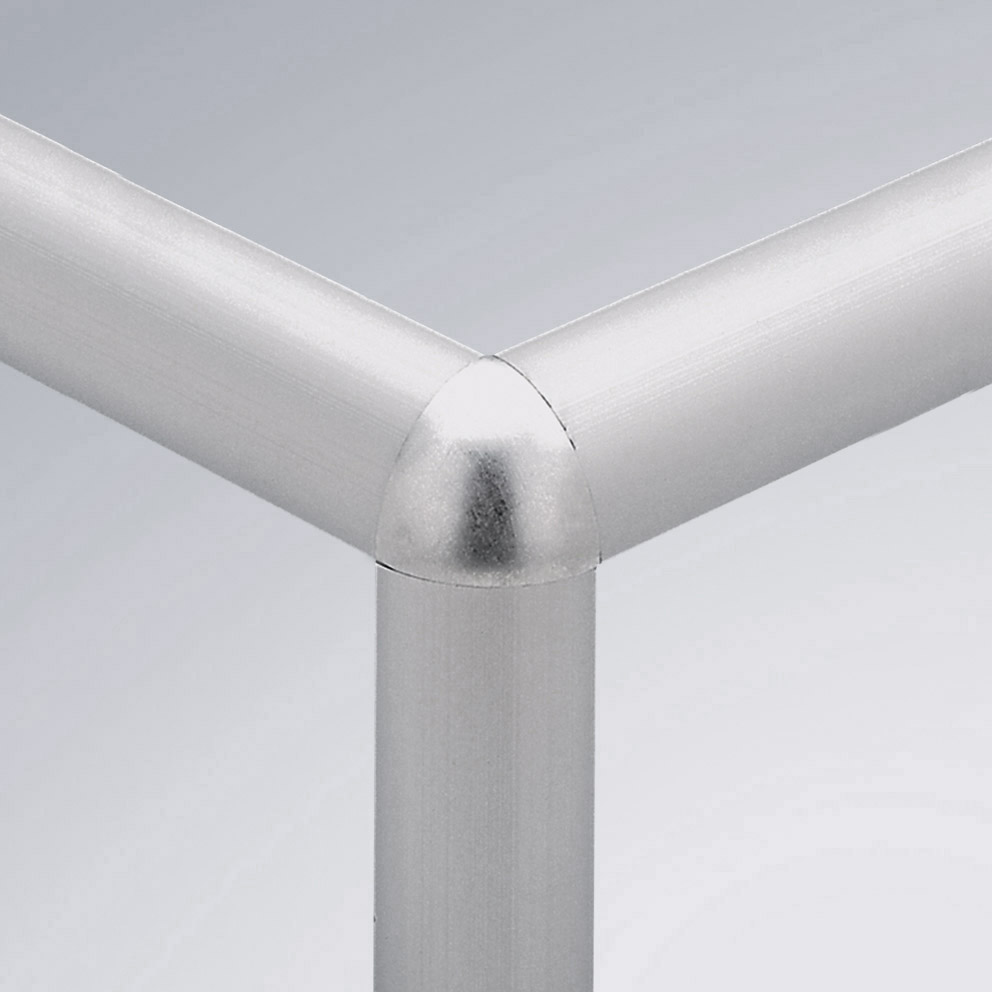

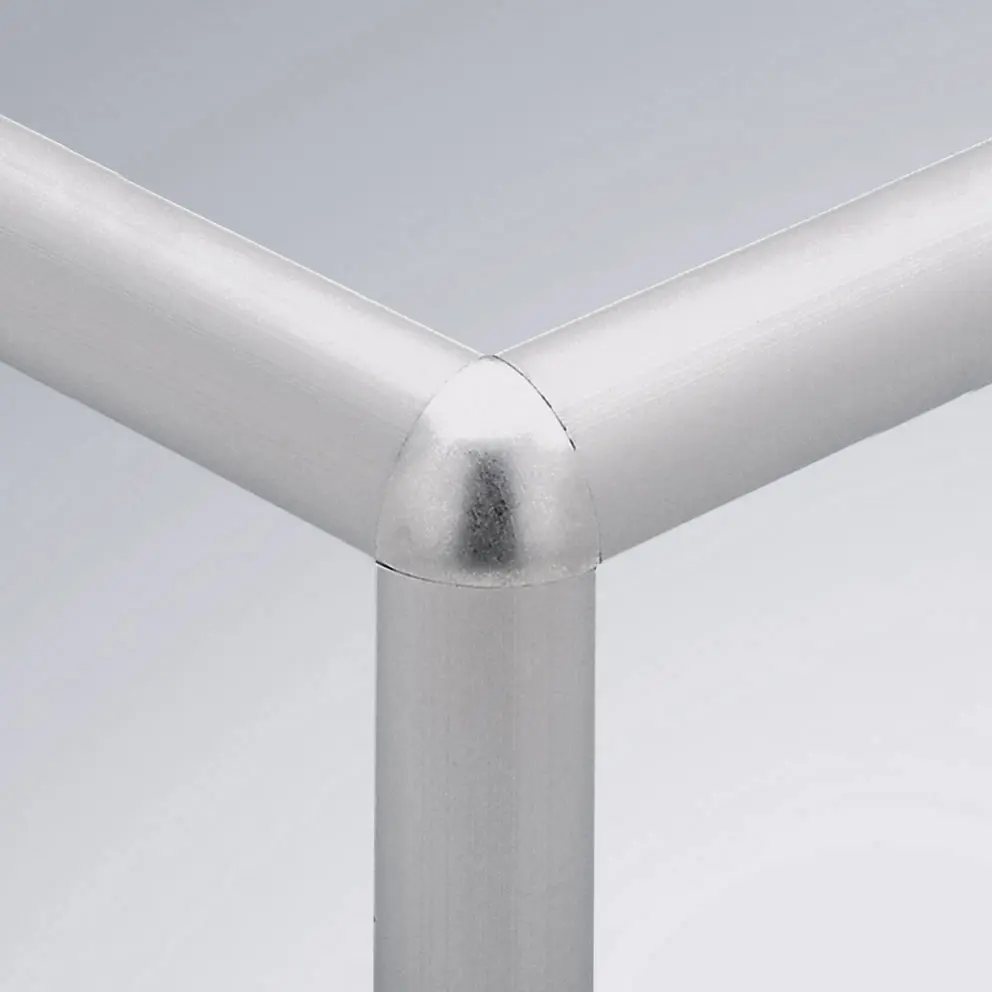

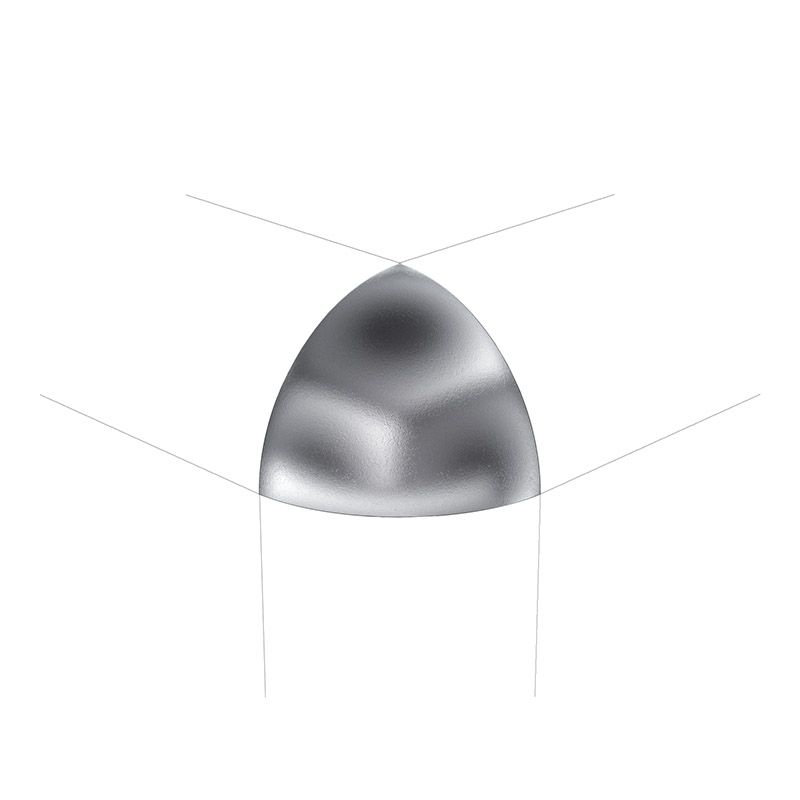

Der Eckknoten 32 aus gleitgeschliffenem Aluminium verbindet 3 Profile mk 2025.37 stirnseitig miteinander und bildet dadurch eine abgerundete Eckverbindung. Das sorgt für saubere Übergänge an Knotenpunkten und wertet die Konstruktion optisch auf. Die Längsnuten bleiben an allen Seiten frei. Diese formschöne Verbindung wird vorwiegend bei Vitrinen, Möbeln oder Schutzgittern verwendet. Er hat eine Abmessung von 25x25x25 mm und wird mittels inkludierter Spannverbindung befestigt.
Das Set umfasst neben dem Knoten zusätzlich 3 Spannbolzen (25.50.3321), 3 Laschen 1 M6 (25.50.0512) und 3 Gewindestifte M6x8 (D091468)
Für die Nutzung dieses Eckknotens ist eine seitliche Bohrung von Ø 5,8 mm bis zur Profilmitte, mit einem Abstand von 15 mm zur Profilkante nötig.
- Profilserie
-
Serie 25
- Nut [mm]
-
6
- Material
-
Aluminium, gleitgeschliffen

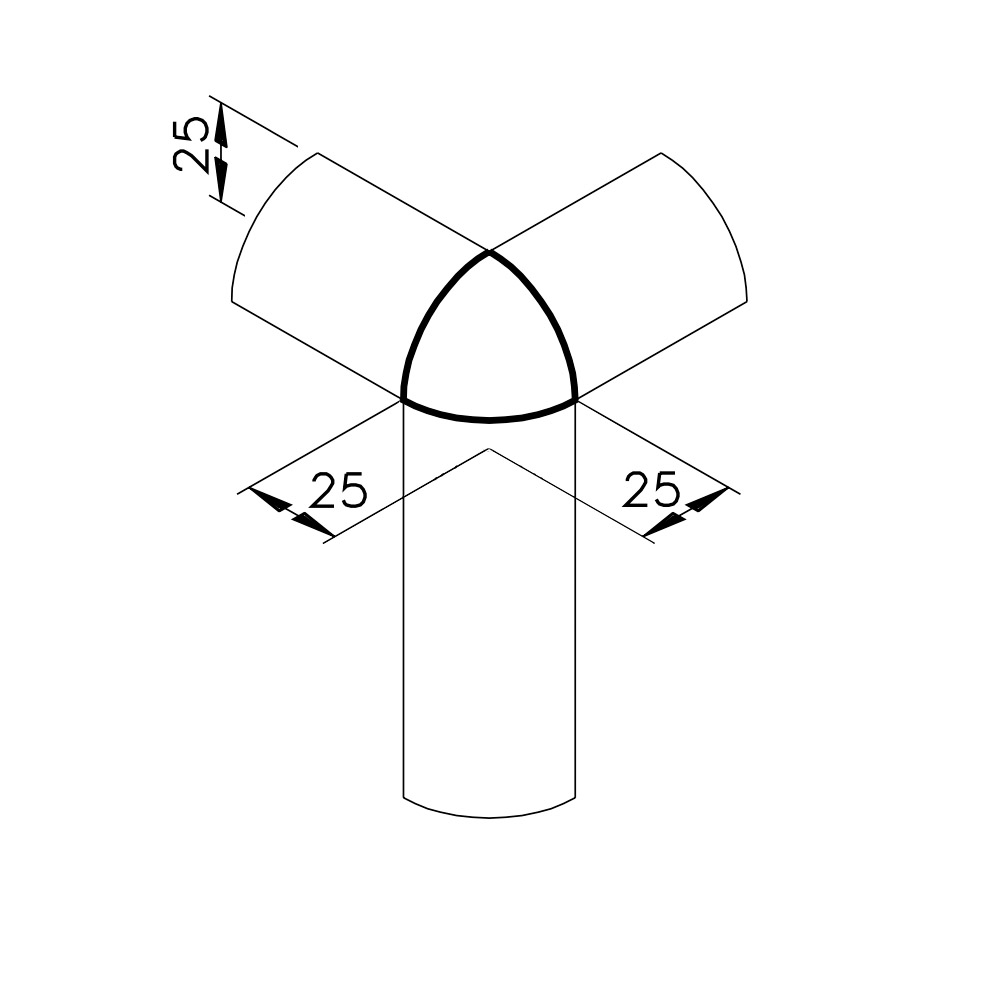

- Abmessungen [mm]
-
25 x 25 x 25
- Gewinde [mm]
-
M6
- Gewicht
-
0,056 kg
