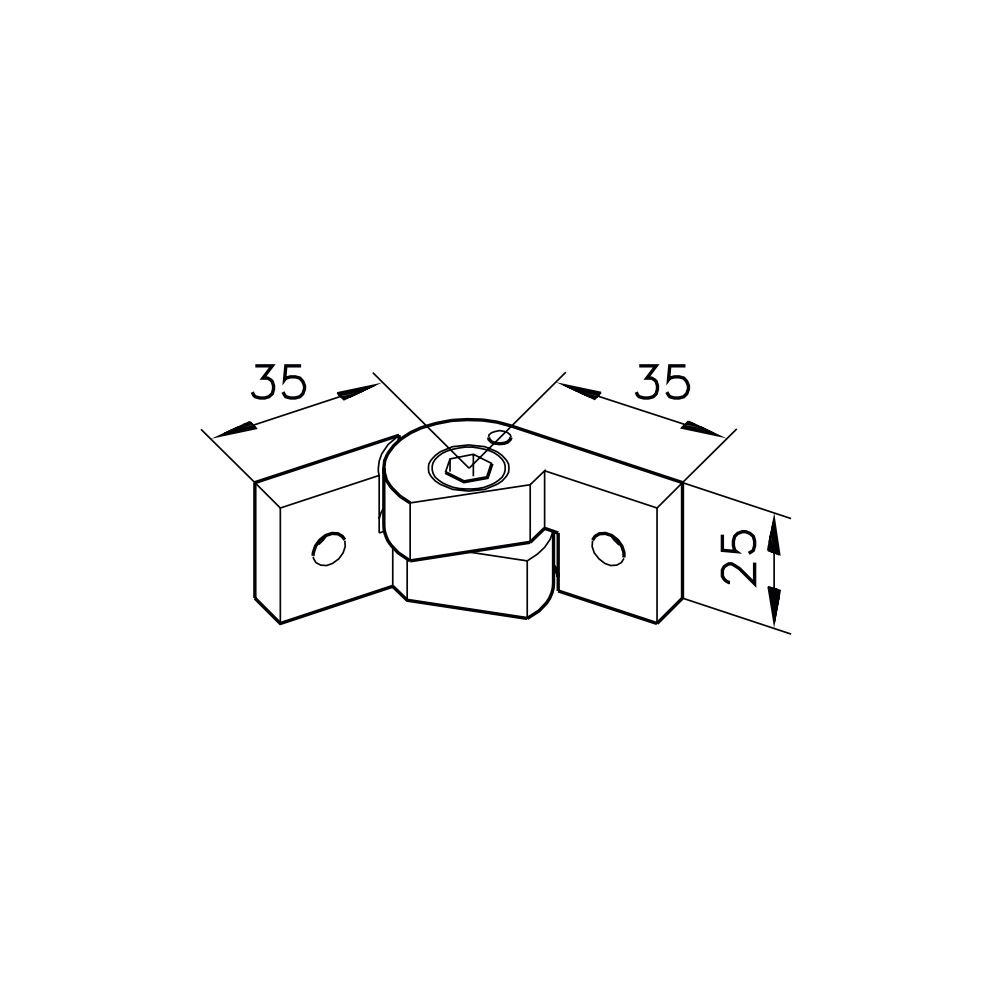

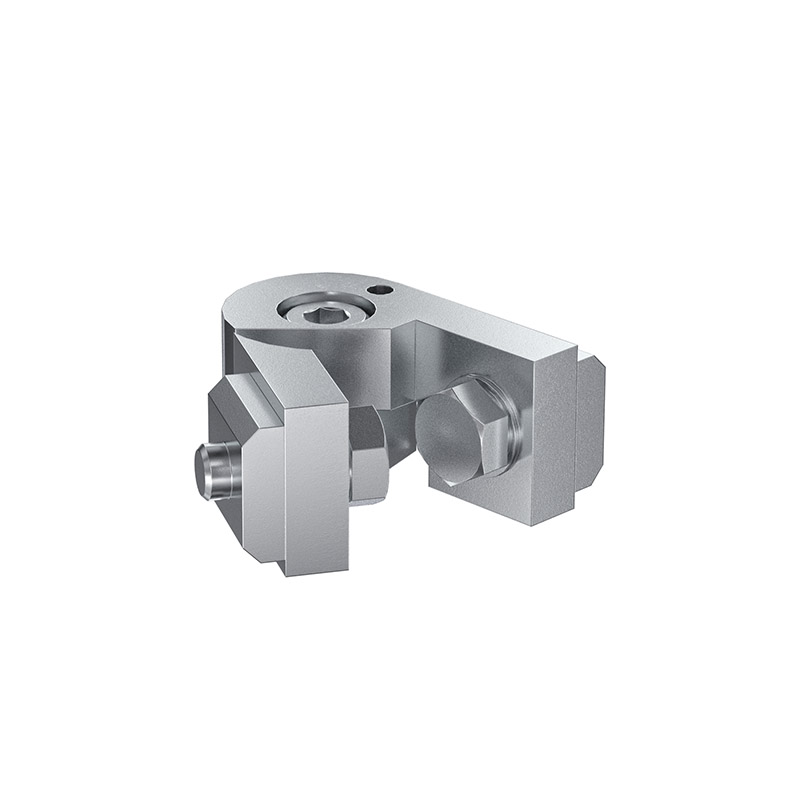

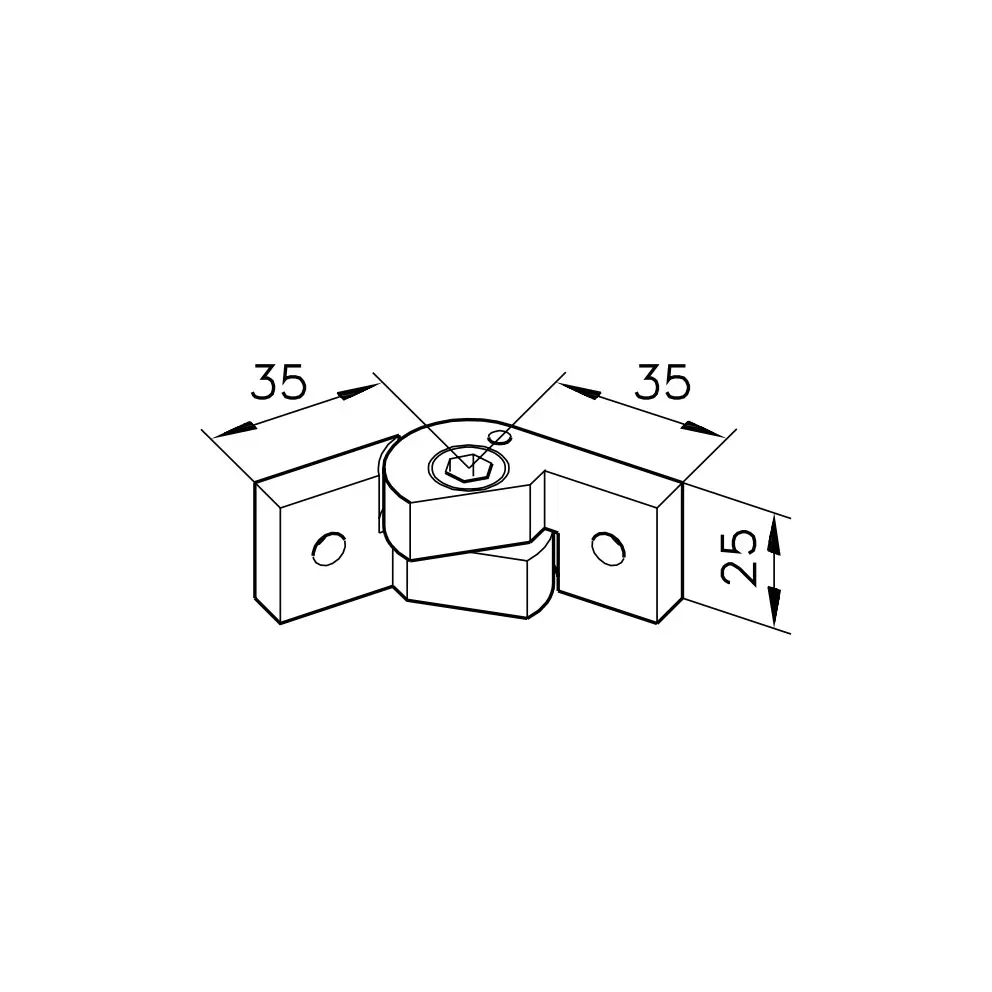

Der Gelenkwinkel A25/1 ist eine besonders stabile und einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 25, die ohne Profilbearbeitung eingesetzt ist. Er hat eine Abmessung von 35x35x25 mm, bei der Verwendung von Schrauben DIN EN ISO 4017 in einem Bereich von 0-205° verstellbar und hat eine Bohrung je Dimension.

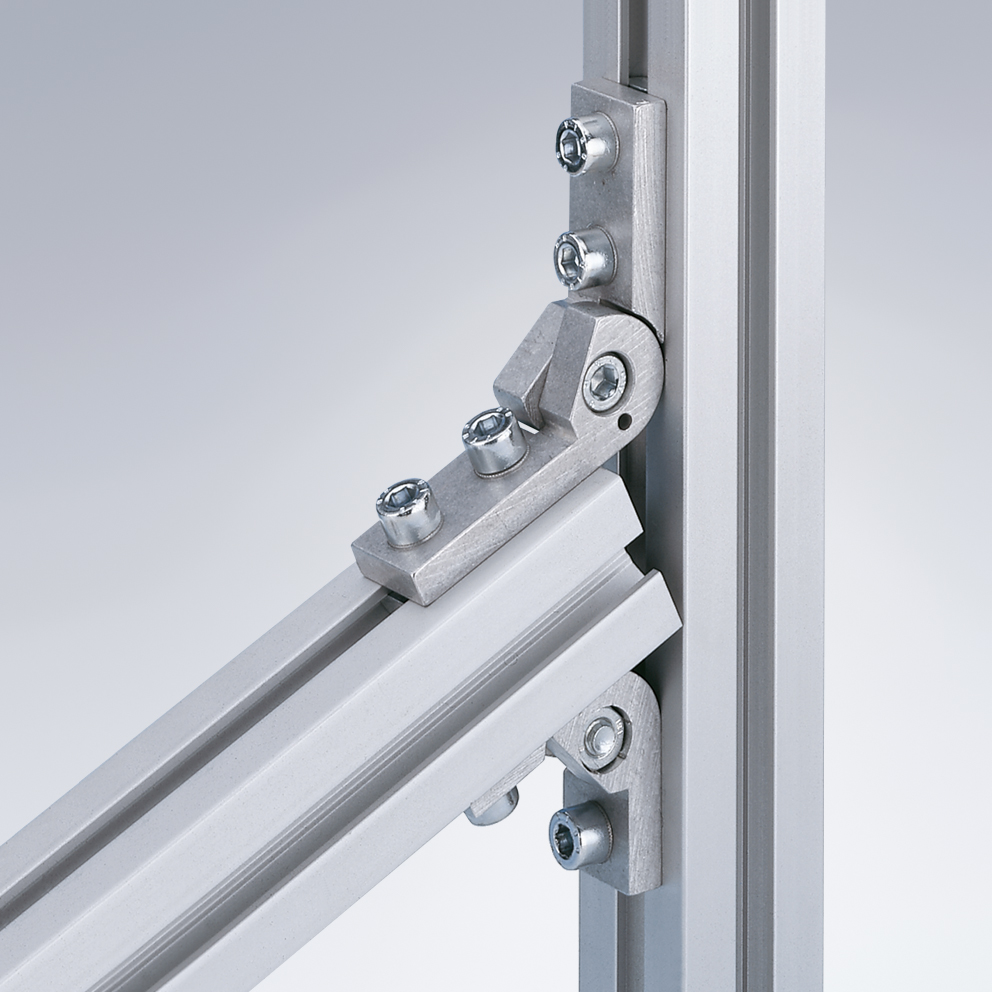

Der Gelenkwinkel ermöglicht die Verbindung von mk Profilen in stufenlos verstellbaren Winkelgraden. Bei Bedarf lassen sich die Gelenkwinkel einfach verstiften durch den Spannstift D1481424. Winkel können jederzeit nachträglich montiert werden und bieten die Möglichkeit auch Profile unterschiedlicher Serien oder andere Komponenten untereinander zu verbinden.

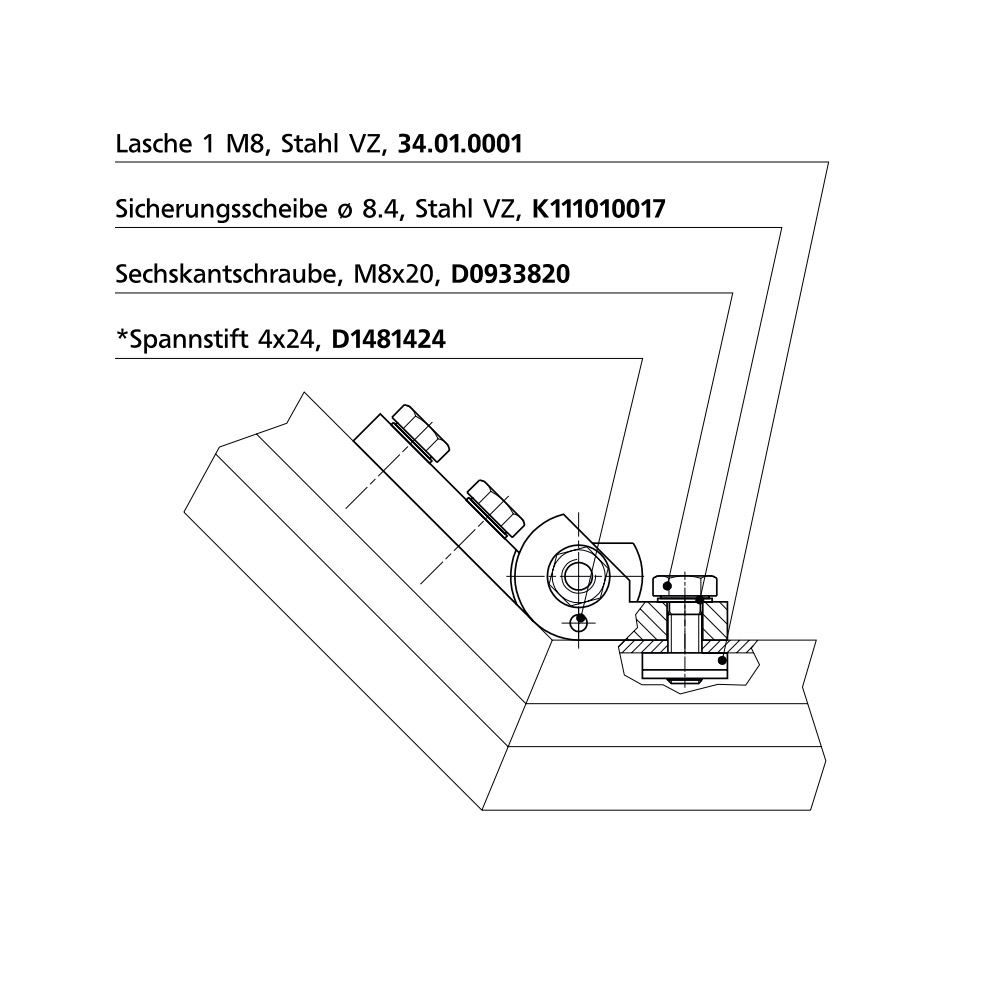

Das Set umfasst neben dem Winkel zusätzlich 2 Laschen 1 M6 (25.50.0512), 1 Zylinderkopfschraube M8x16 (D0912816), 2 Sechskantschrauben M6x16 (D09338616), 1 Spannstift 4x24 (D1481424), 1 Mutter M8 (D09348), 2 Sicherungsscheiben M6 (K111010016) und 1 Sicherungsscheiben M8 (K111010017).
- Profilserie
-
Serie 25
- Nut [mm]
-
6
- Material
-
Aluminium, gleitgeschliffen
- Abmessungen [mm]
-
35 x 35 x 25 / 0-205°
- Bohrung [mm]
-
ø 8,4
- Anzahl Bohrungen
-
2
- Gewicht
-
0,09 kg
