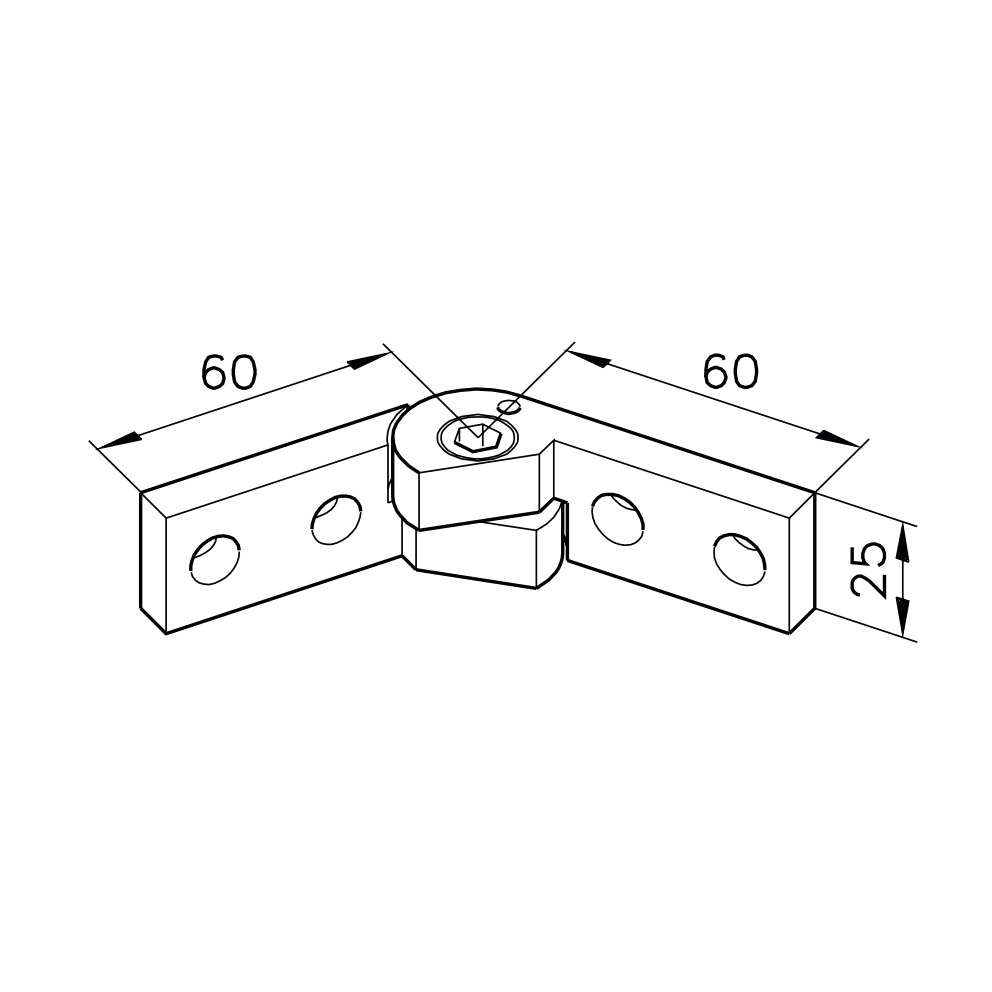

Der Gelenkwinkel D25 ist eine besonders stabile und einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 40 und 50, die ohne Profilbearbeitung eingesetzt ist. Er hat eine Abmessung von 60x60x25 mm, bei der Verwendung von Schrauben DIN EN ISO 4017 in einem Bereich von 0-205° verstellbar und hat zwei Bohrungen je Dimension.
Der Gelenkwinkel ermöglicht die Verbindung von mk Profilen in stufenlos verstellbaren Winkelgraden. Winkel können jederzeit nachträglich montiert werden Winkel können jederzeit nachträglich montiert werden und bieten die Möglichkeit auch Profile unterschiedlicher Serien oder andere Komponenten untereinander zu verbinden.

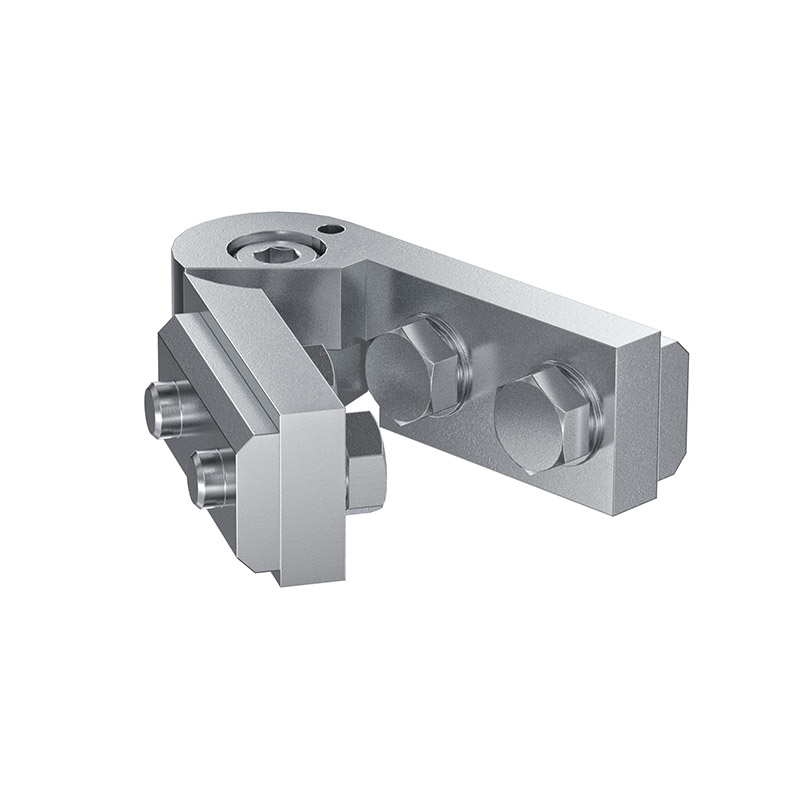

Das Set umfasst neben dem Winkel zusätzlich 2 Laschen 2/25 M8 (34.01.0002), 1 Zylinderkopfschraube M8x16 (D0912816), 4 Sechskantschrauben M8x20 (D0933820), 1 Spannstift 4x24 (D1481424), 1 Mutter M8 (D09348) und 5 Sicherungsscheiben M8 (K111010017).
- Profilserie
-
Serie 40 / Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen
- Abmessungen [mm]
-
60 x 60 x 25 / 0-205°
- Bohrung [mm]
-
ø 8,4
- Anzahl Bohrungen
-
4
- Gewicht
-
0,23 kg
