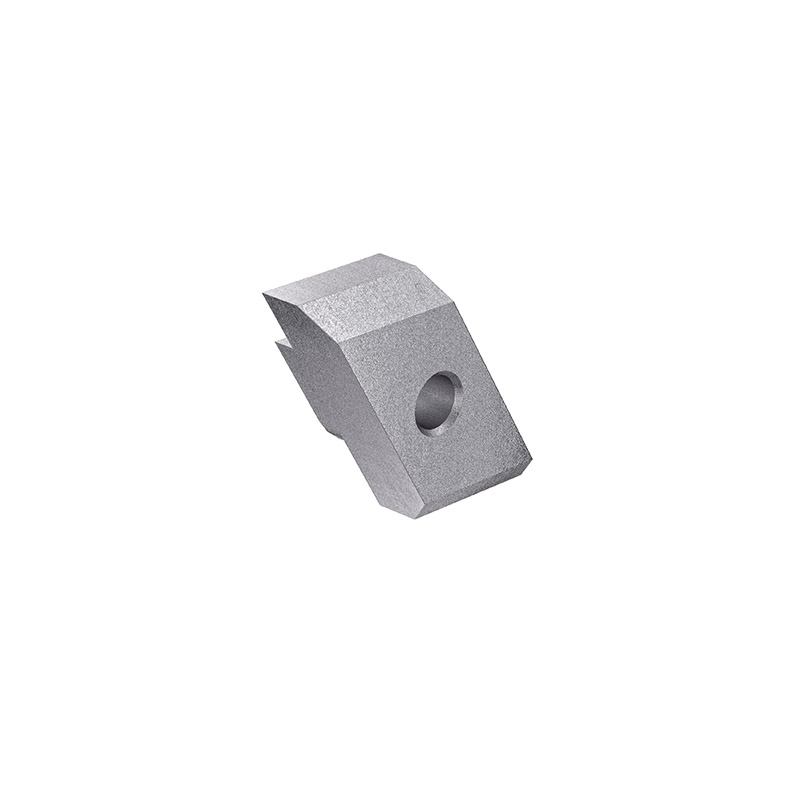

Nutenstein 1 M5

Der Nutenstein M5 für die Serie 40 und 50 mit einem Gewinde M4 und einer Abmessung von 20x10 mm kann nachträglich in die Profilnut eingeschwenkt werden. Außerdem findet sie Verwendung bei Profilen mit geschlossener Nut, die nur an der Verbindungsstelle geöffnet werden. Die Steghöhe des befestigten Bauteils, z.B. die eines Winkels, darf bei der Serie 40 nicht mehr als 1 mm betragen, bei der Serie 50 max. 2 mm, da sonst kein Kraftschluss zwischen Profil und Lasche erzielt wird.

Technische Daten

Profilserie

Serie 40 / Serie 50

Nut [mm]

10

Material

Stahl, verzinkt

Abmessungen [mm]

20 x 10 x 6

Gewinde [mm]

M5

Gewicht [kg]

0,011

Gewicht

0,01 kg
