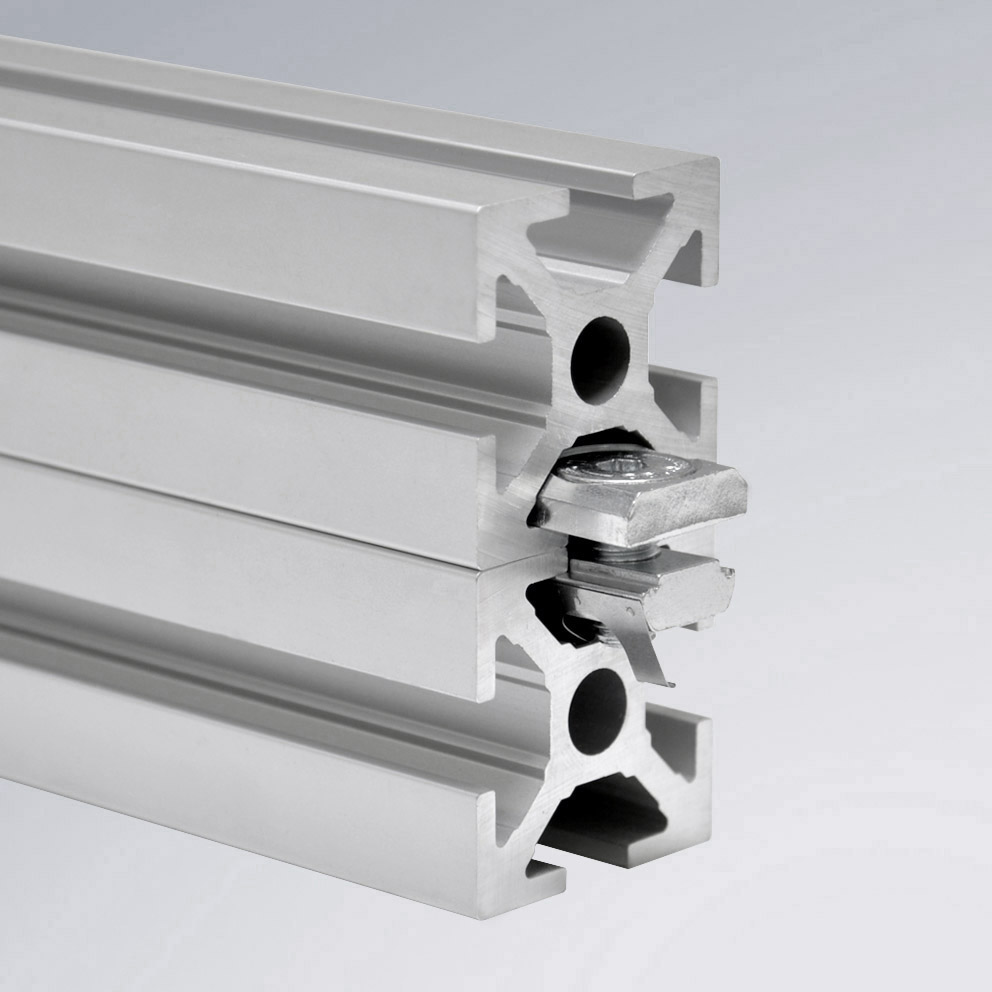

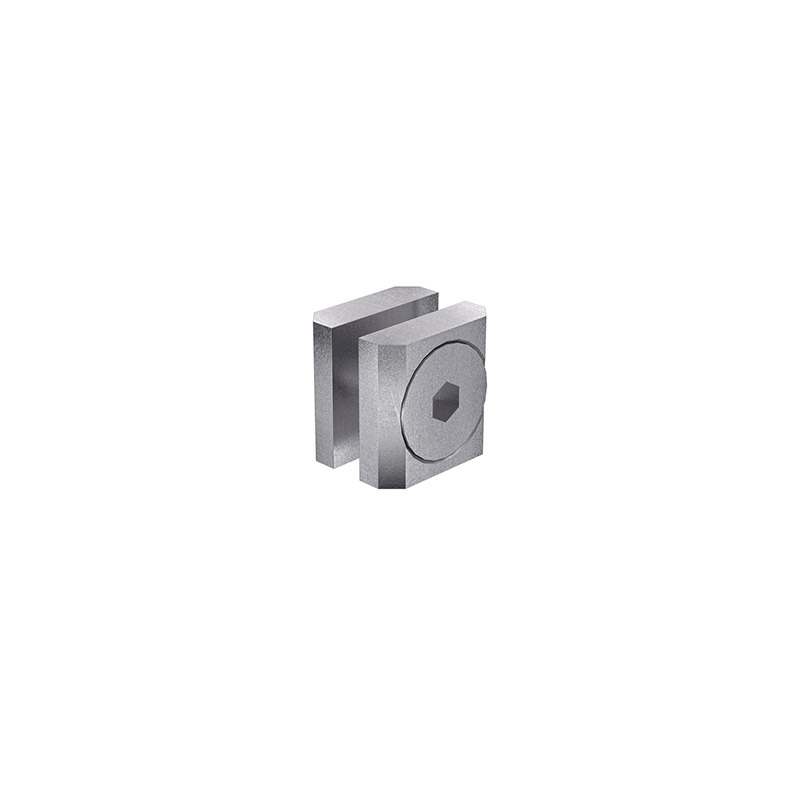

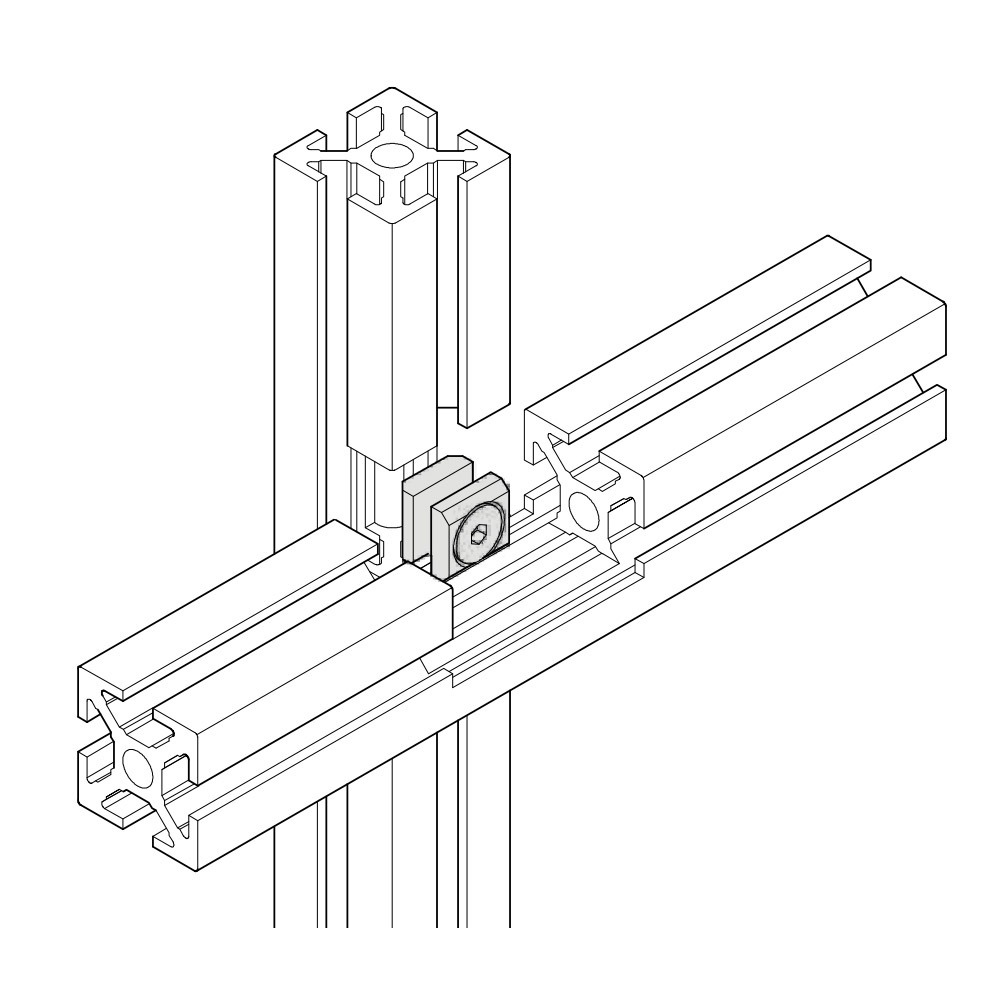

Der Parallelverbinder aus verzinktem Stahl für die Serie 40 stellt eine spaltlose Verbindung zweier Strebenprofile, achsparallel oder unter beliebigem Winkel her. Die Baugruppe umfasst eine Senklasche mit Schraube und eine Standardlasche. Im anzubindenden Profil ist eine Bohrung ø10 mm an der Verbindungsposition erforderlich, um die Schraube mittels Innensechskantschlüssel anzuziehen.
- Profilserie
-
Serie 40
- Nut [mm]
-
10
- Material
-
Stahl, verzinkt

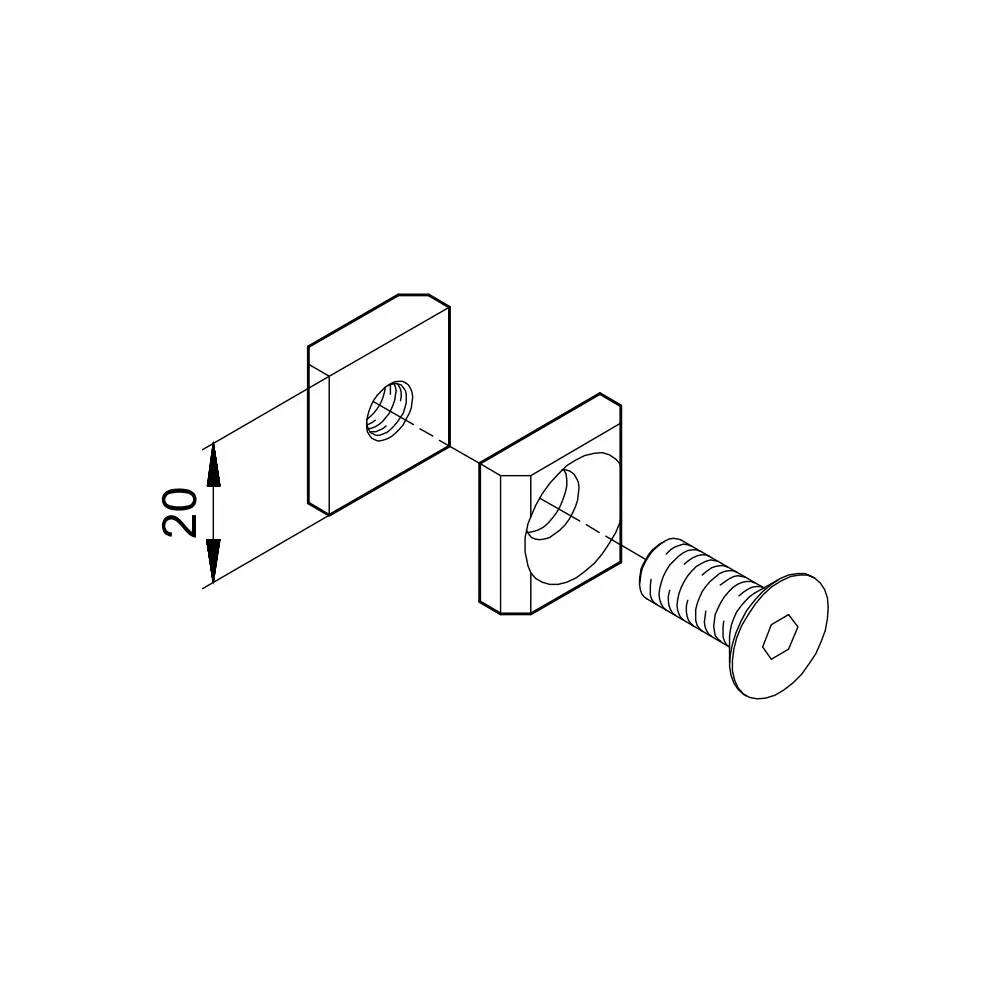

- Abmessungen [mm]
-
20 x 20
- Gewinde [mm]
-
M8
- Gewicht
-
0,039 kg
