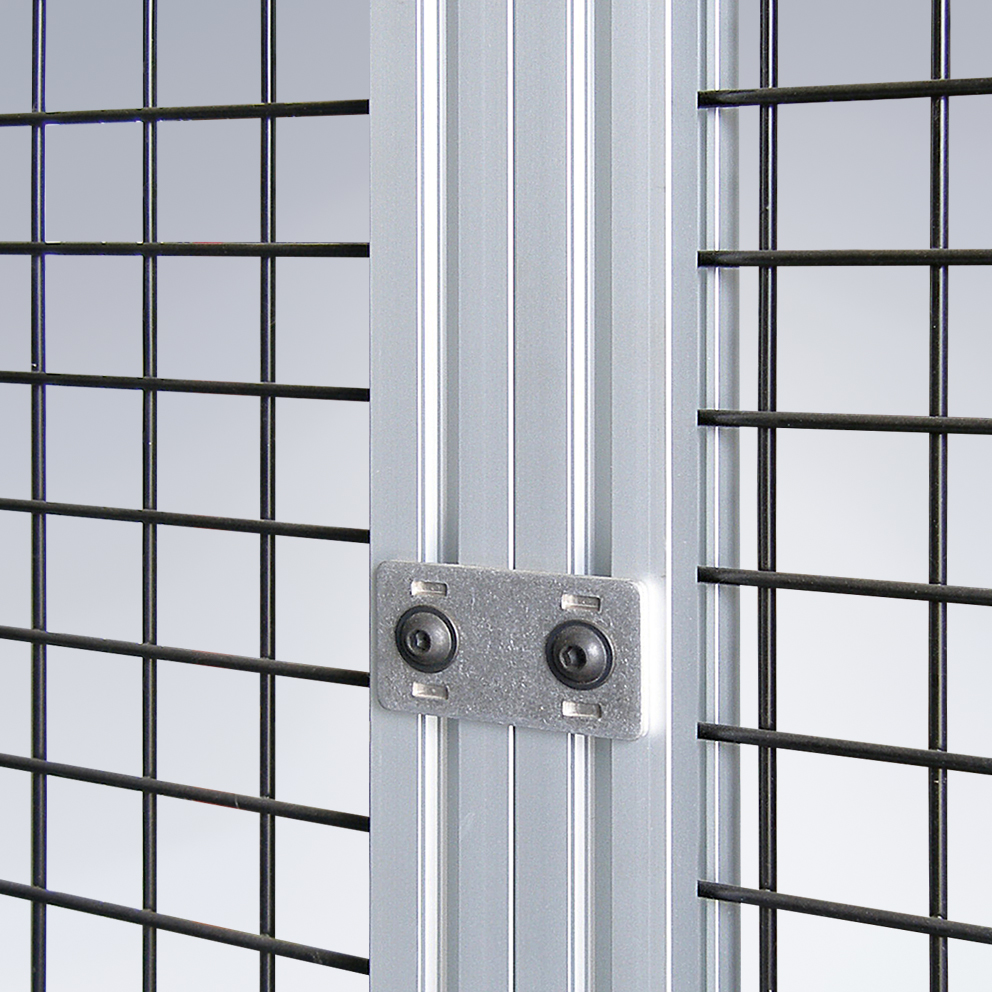

Die gerade Verbindungsplatte 05 ist eine besonders einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 25. Für eine verdrehsichere Fixierung in der Nut ist die Platte mit einer Stanzung versehen. Sie hat eine Abmessung von 45x45 mm und ist für niedrige bis mittlere Belastungen konzipiert. Die gerade Platte 05 dient insbesondere zur spaltfreien Verbindung von Schutzfeldern. Die inneren Nuten bleiben frei und können somit sehr gut zur Aufnahme von Flächenelementen genutzt werden.

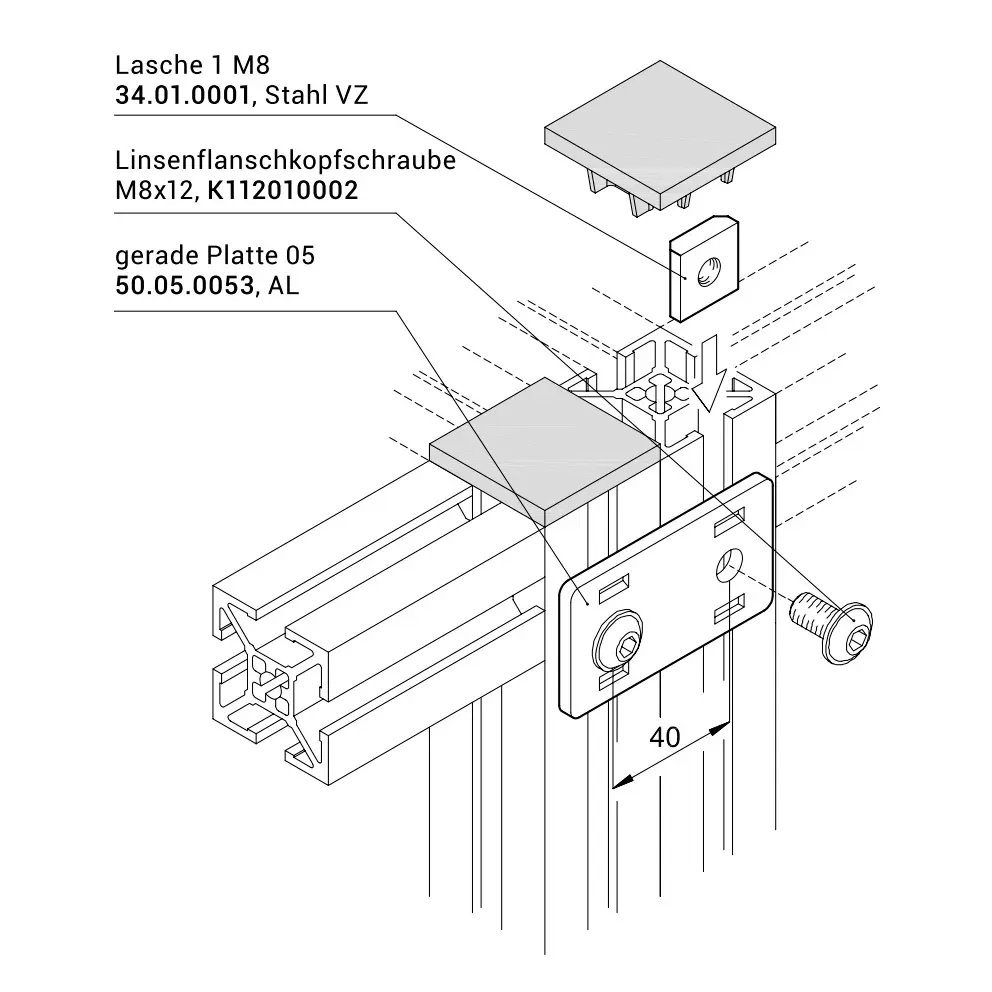

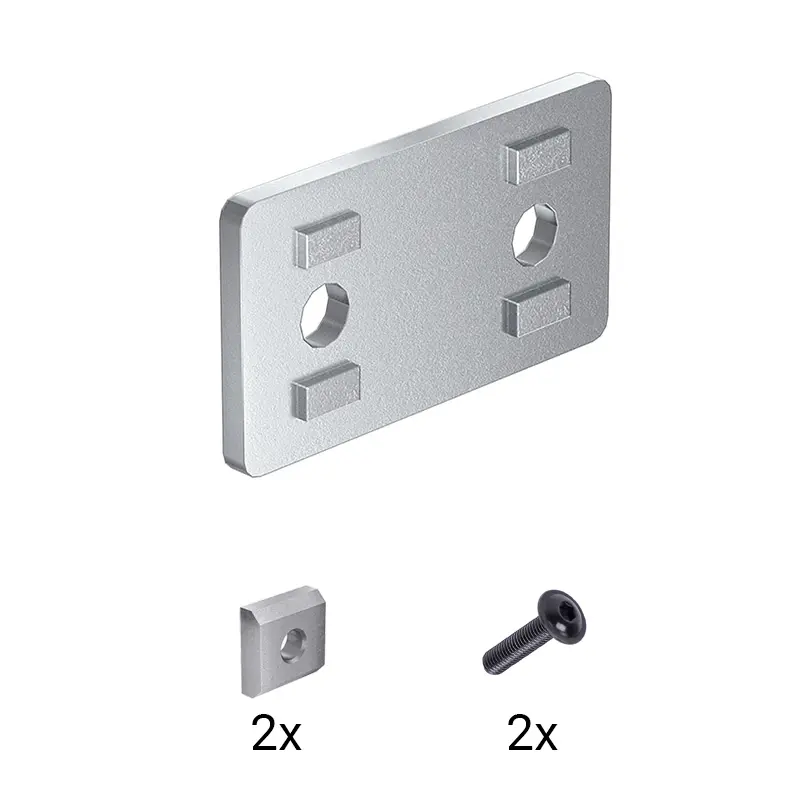

Das Set umfasst neben der Platte zusätzlich 2 Lasche 1 M8 (34-01-0001) und 2 Linsenflanschkopfschrauben M8x12 (K112010002).
- Profilserie
-
Serie 40 / Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen

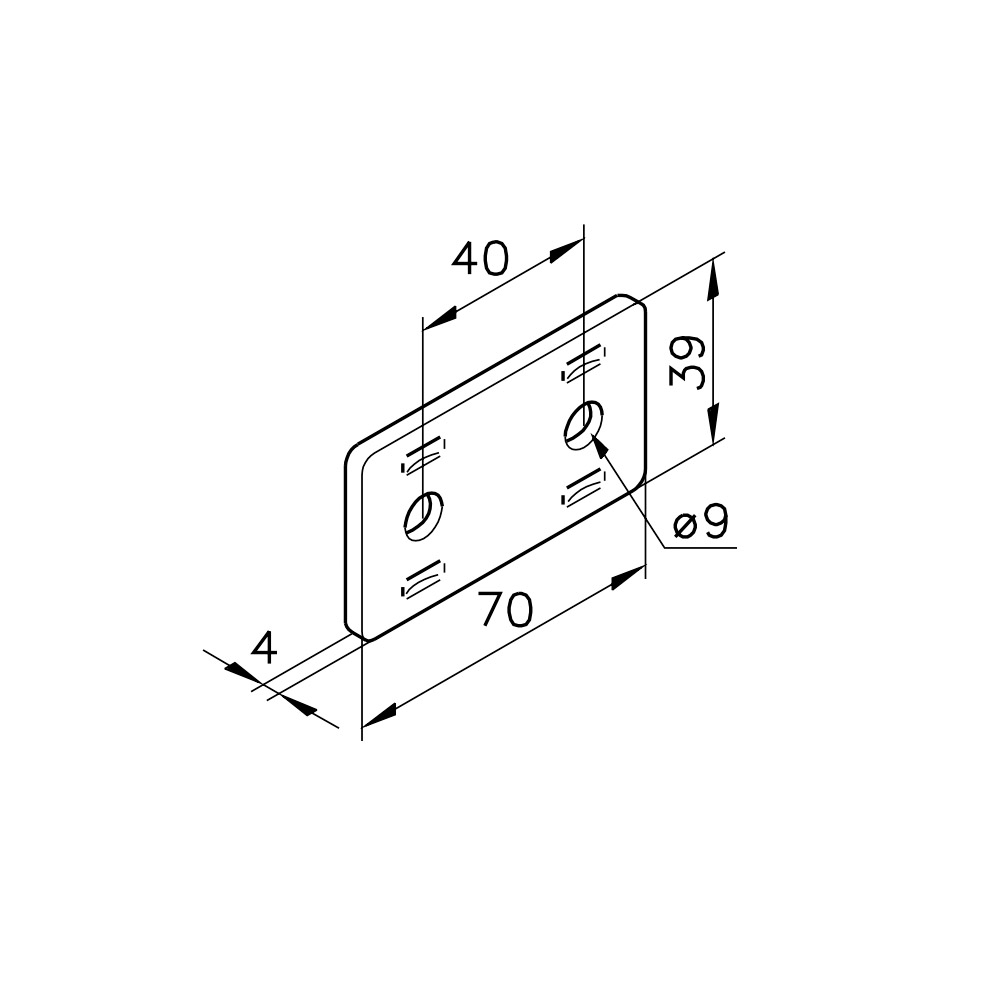

- Abmessungen [mm]
-
70 x 39 x 4
- Bohrung [mm]
-
ø 9
- Anzahl Bohrungen
-
2
- Gewicht
-
0,079 kg
CAD-Daten
Kein 3D-Modell für diesen Artikel
