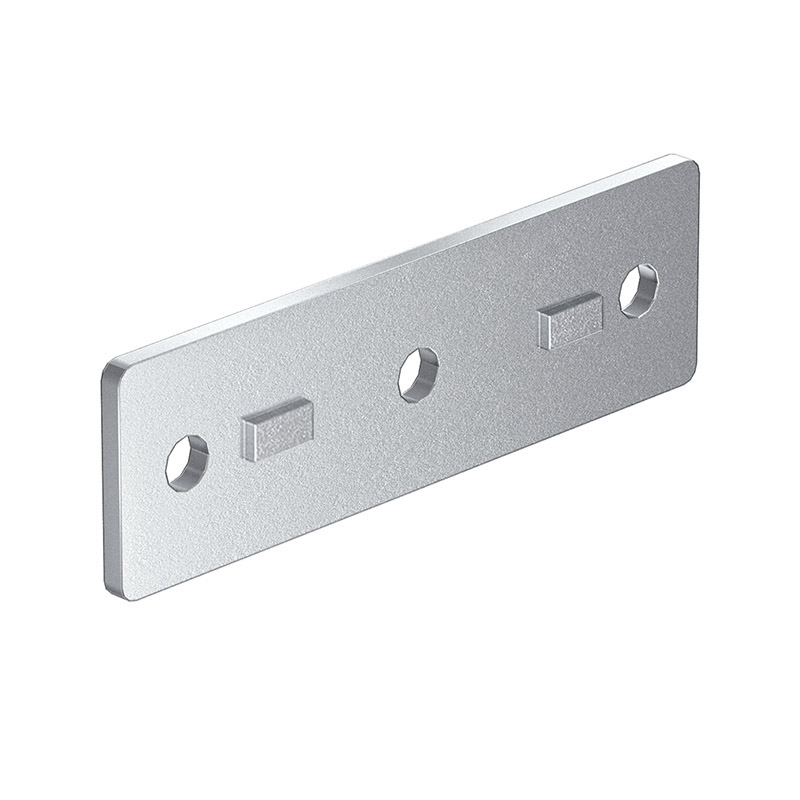

Die gerade Platte 07 ist eine besonders einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serien 40 und 50. Für eine verdrehsichere Fixierung in der Nut ist die Platte mit einer Stanzung versehen. Sie hat eine Abmessung von 128x39 mm und ist für niedrige bis mittlere Belastungen konzipiert.
- Profilserie
-
Serie 40 / Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen

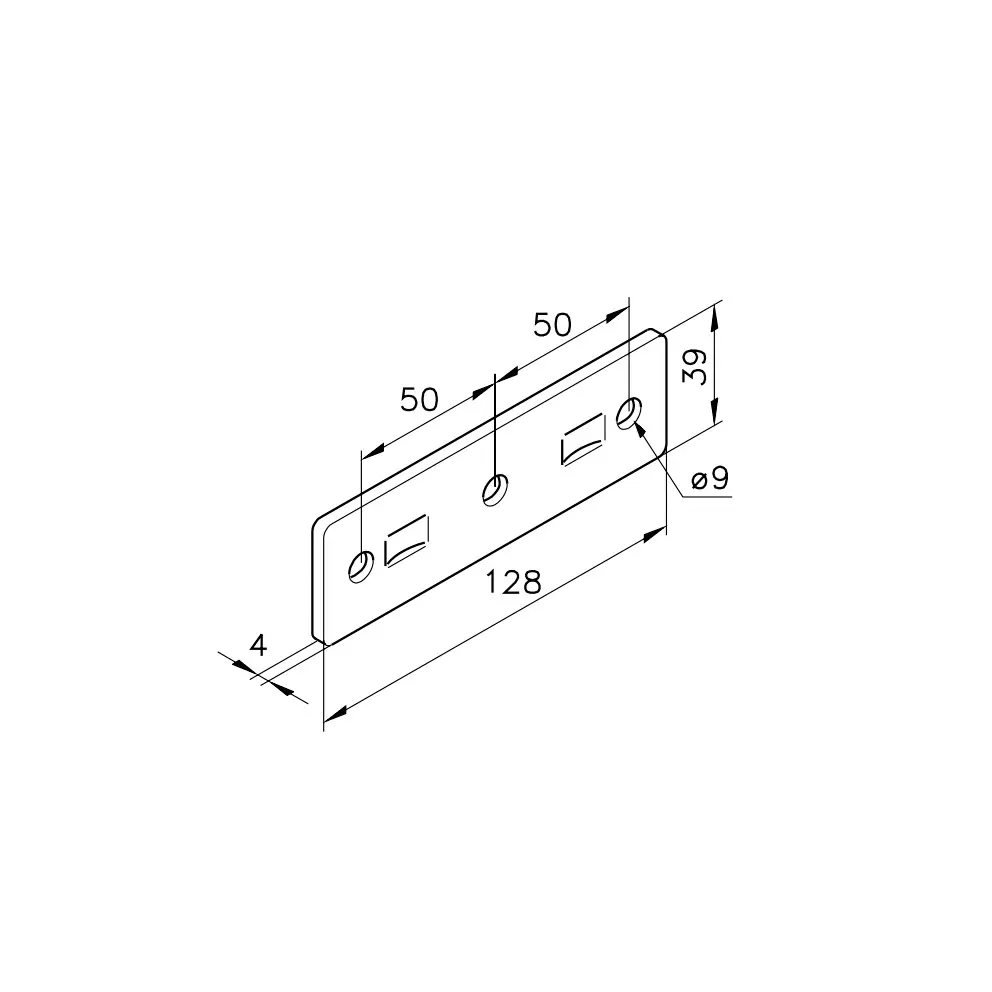

- Abmessungen [mm]
-
128 x 39 x 4
- Bohrung [mm]
-
ø 9
- Anzahl Bohrungen
-
3
- Gewicht [kg]
-
0,05
- Gewicht
-
0,05 kg
