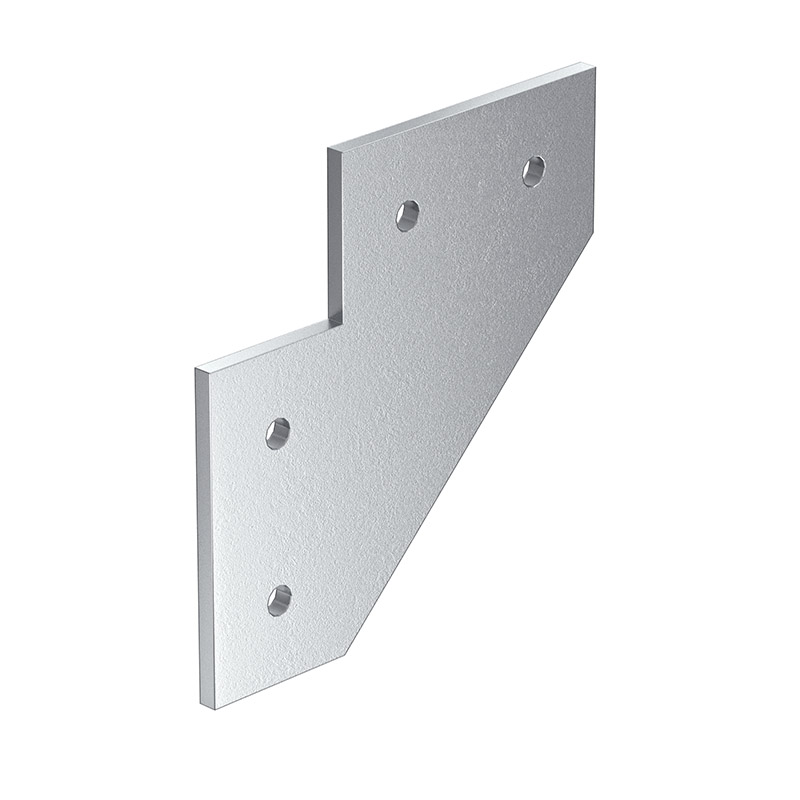

Die Verbindungsplatte 11 ist eine besonders stabile und einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 50. Sie hat eine Abmessung von 150x150 mm, ist an einer Seite im 45°-Winkel abgeschrägt. Durch die Plattenstärke von 6 mm ist sie für höhere Belastungen konzipiert.
- Profilserie
-
Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen

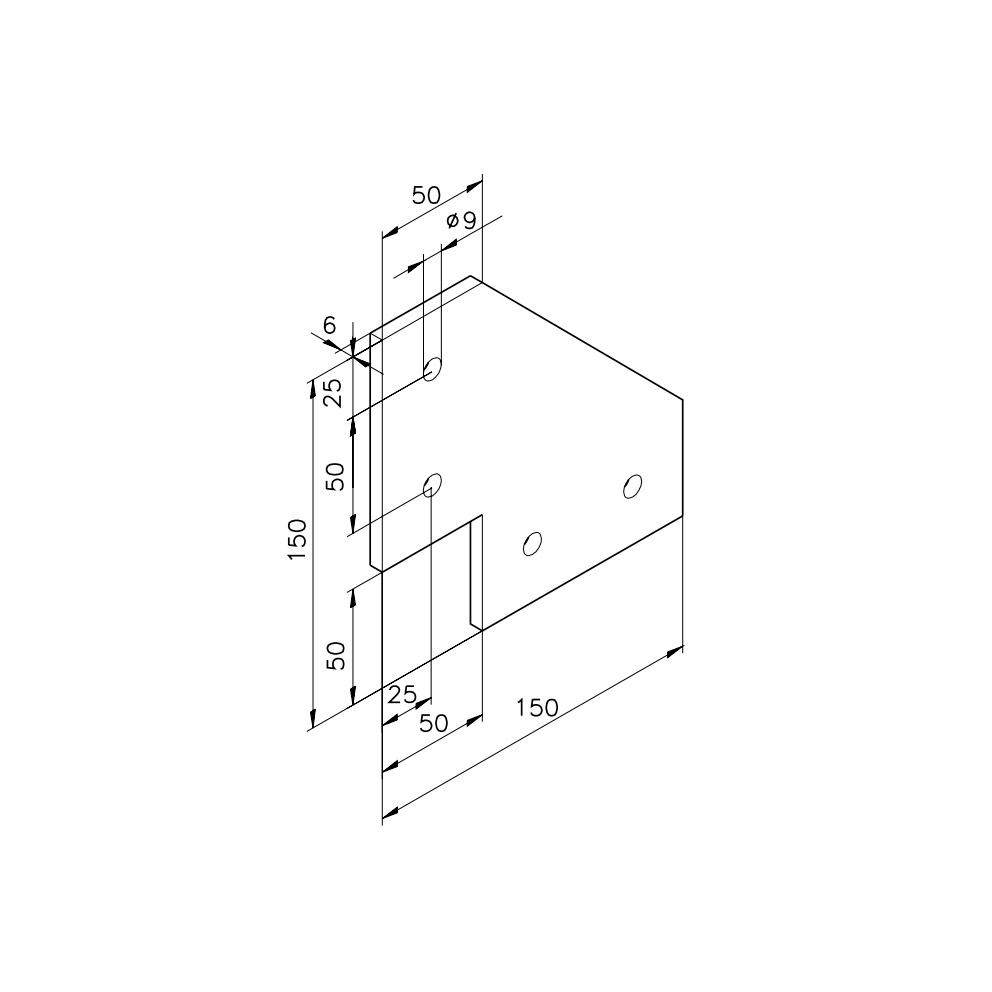

- Abmessungen [mm]
-
150 x 150 x 6 / 45°
- Bohrung [mm]
-
ø 9
- Anzahl Bohrungen
-
4
- Gewicht
-
0,247 kg
CAD-Daten
Kein 3D-Modell für diesen Artikel
