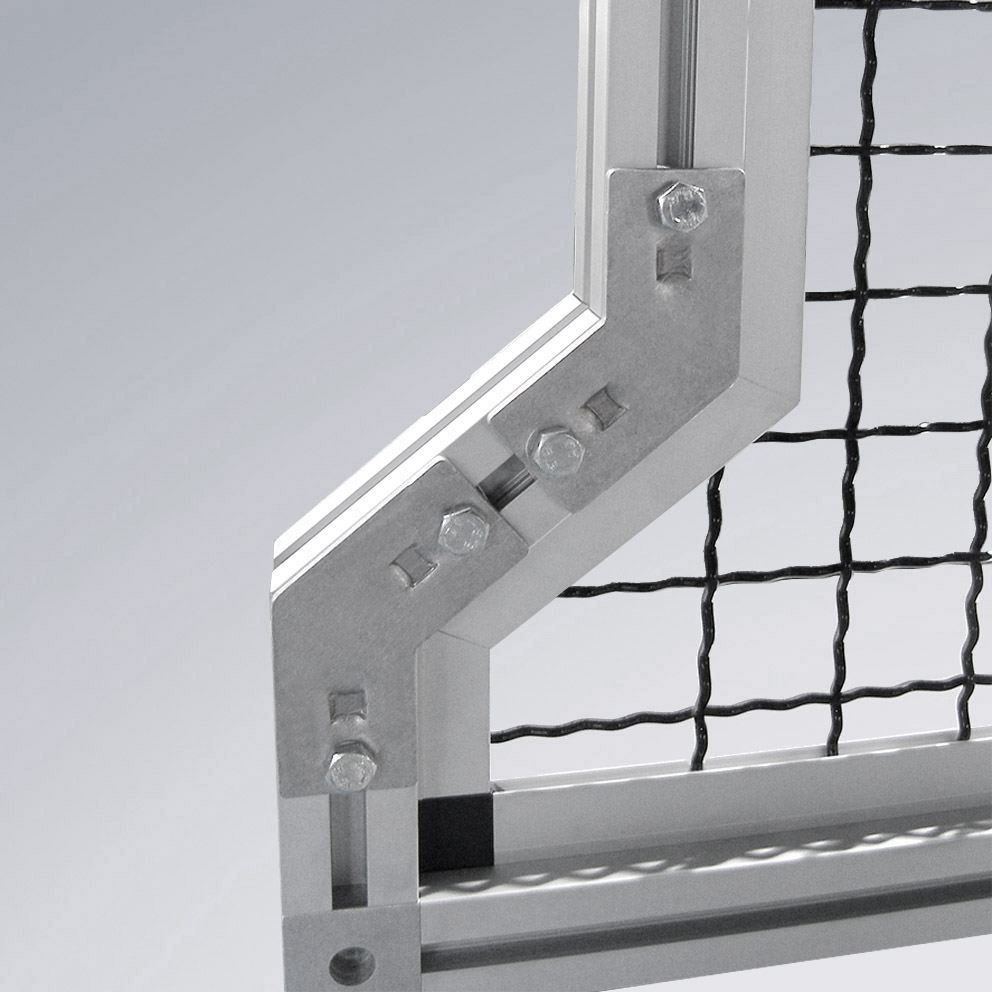

Die Verbindungsplatte 13 L 135° ist eine besonders einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serien 40 und 50. Für eine verdrehsichere Fixierung in der Nut ist die Platte mit einer Stanzung versehen. Sie hat einen Winkel von 135° und ist für niedrige bis mittlere Belastungen konzipiert.

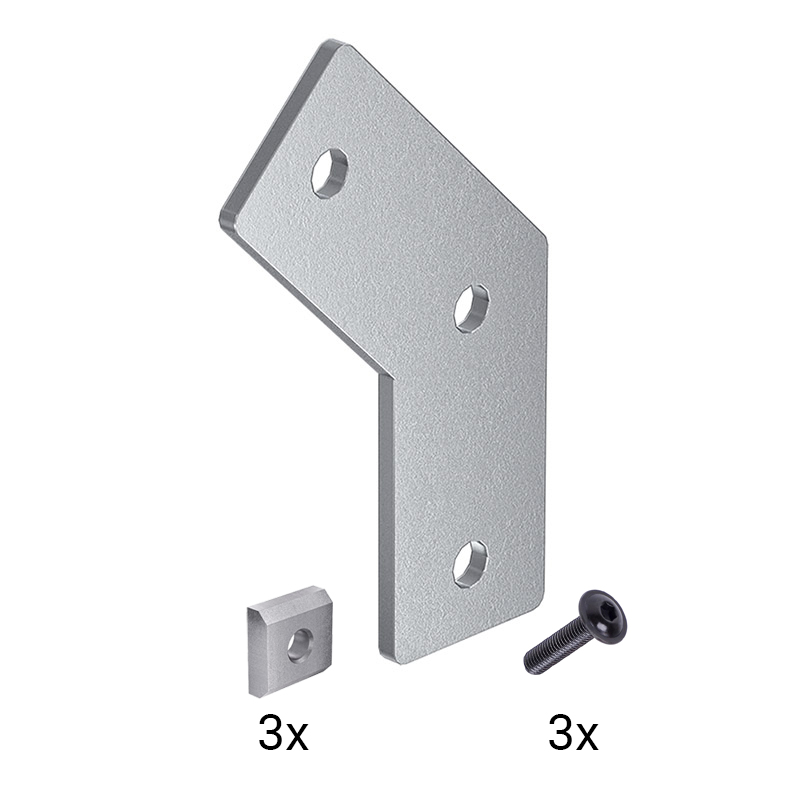

Das Set umfasst neben der Platte zusätzlich 3 Lasche 1 M8 (34-01-0001) und 3 Linsenflanschkopfschrauben M8x12 (K112010002).
- Profilserie
-
Serie 40 / Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen
- Abmessungen [mm]
-

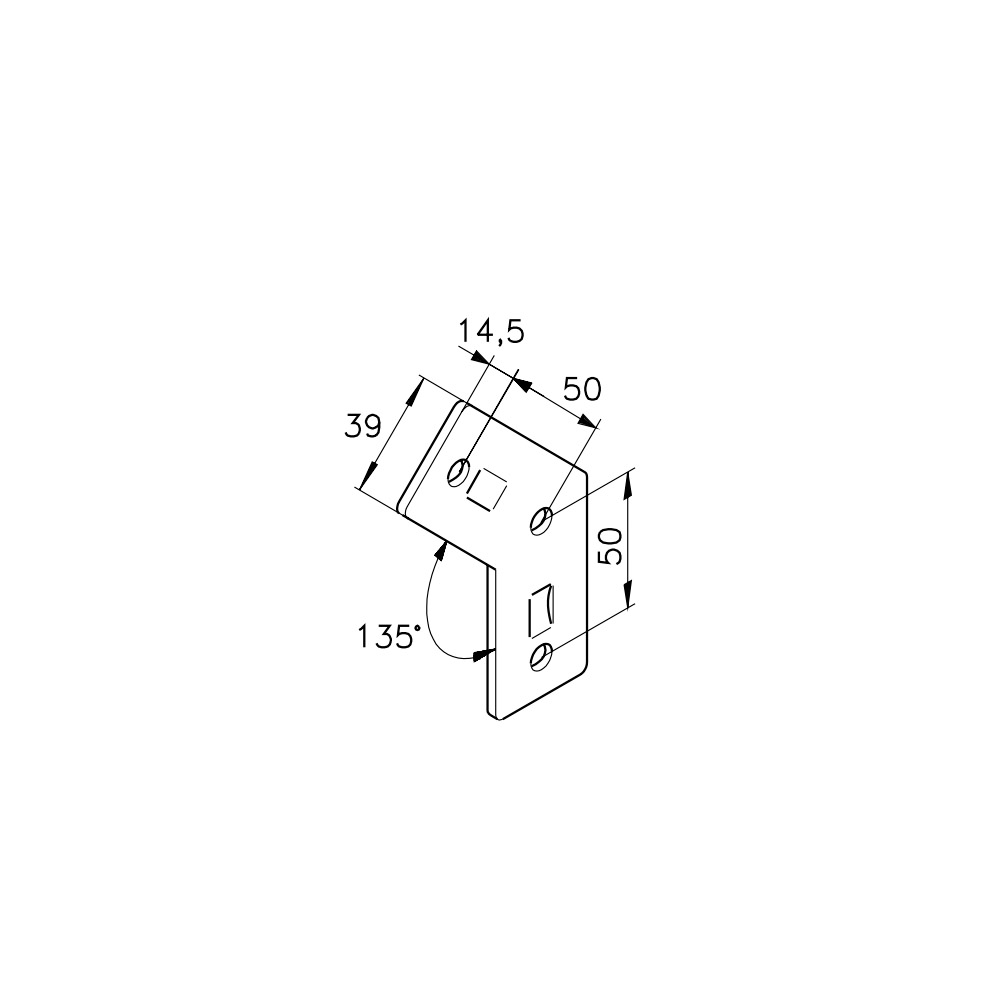

122,8 x 77,7 / 135°
- Bohrung [mm]
-
ø 9
- Anzahl Bohrungen
-
3
- Gewicht
-
0,113 kg
CAD-Daten
Kein 3D-Modell für diesen Artikel
