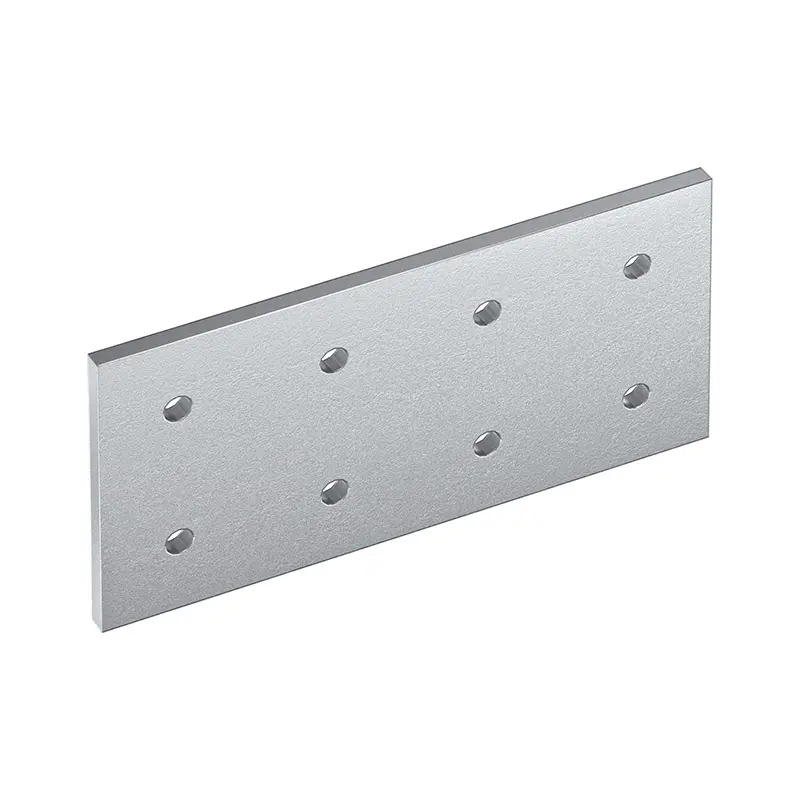

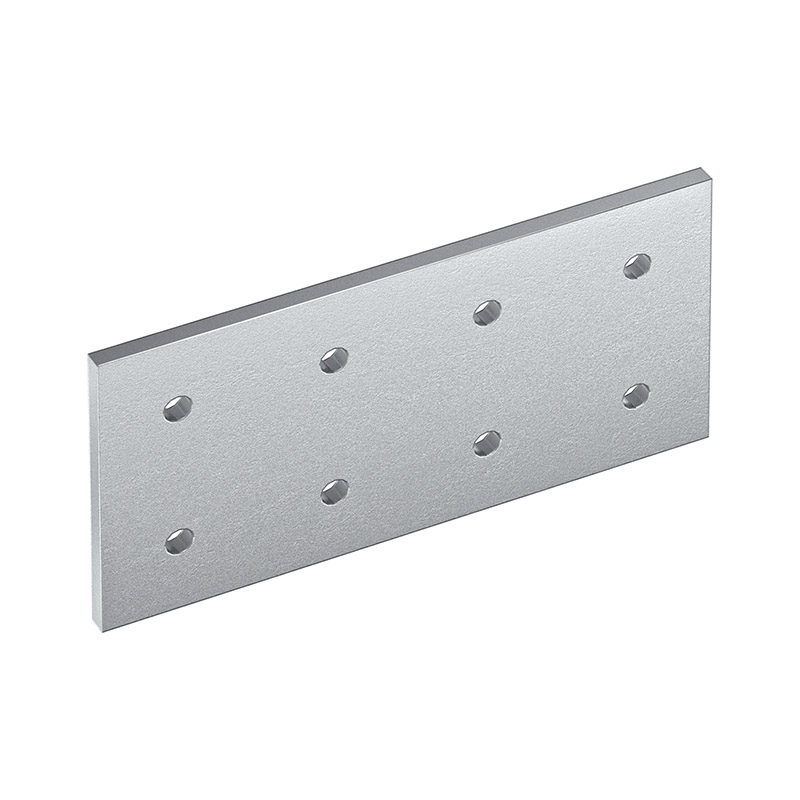

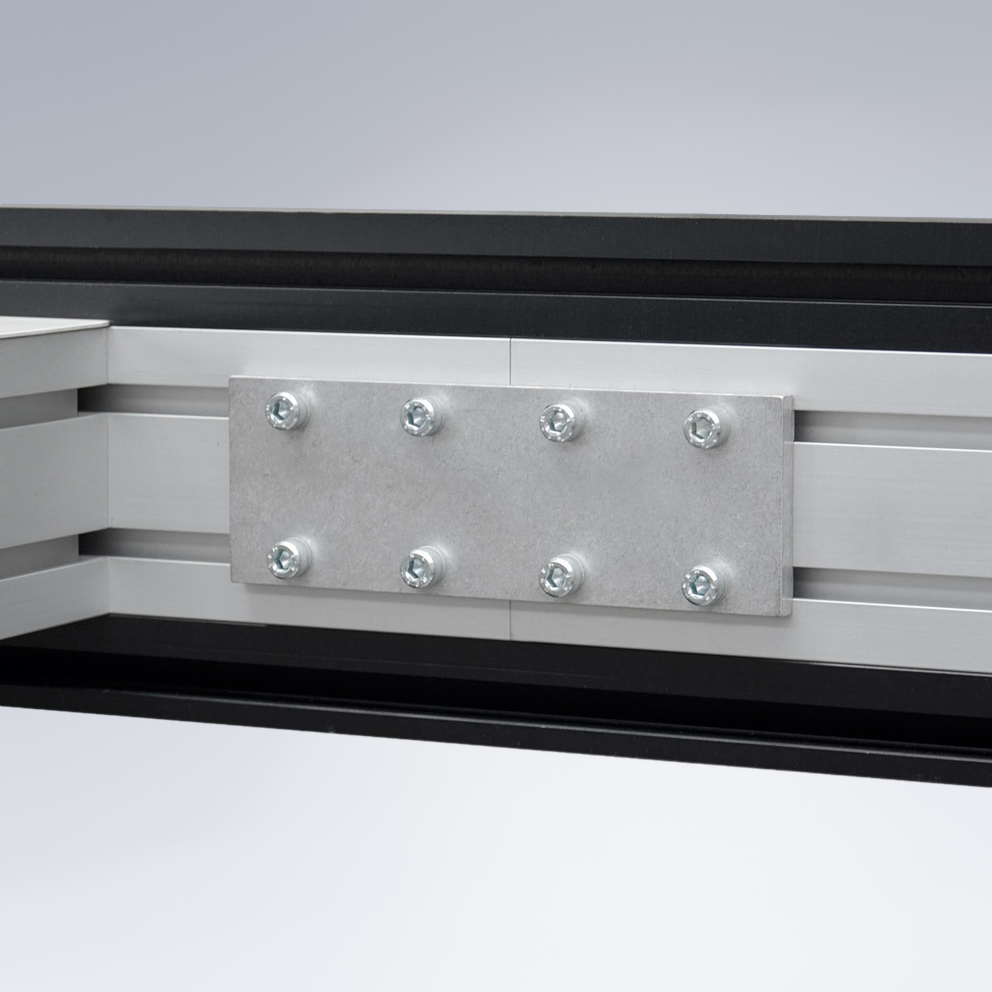

Die Verbindungsplatte 17 ist eine besonders stabile und einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 50. Sie hat eine Abmessung von 100x200 mm und eine Plattenstärke von 6 mm. Dadurch ist sie für höhere Belastungen konzipiert.
- Profilserie
-
Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen

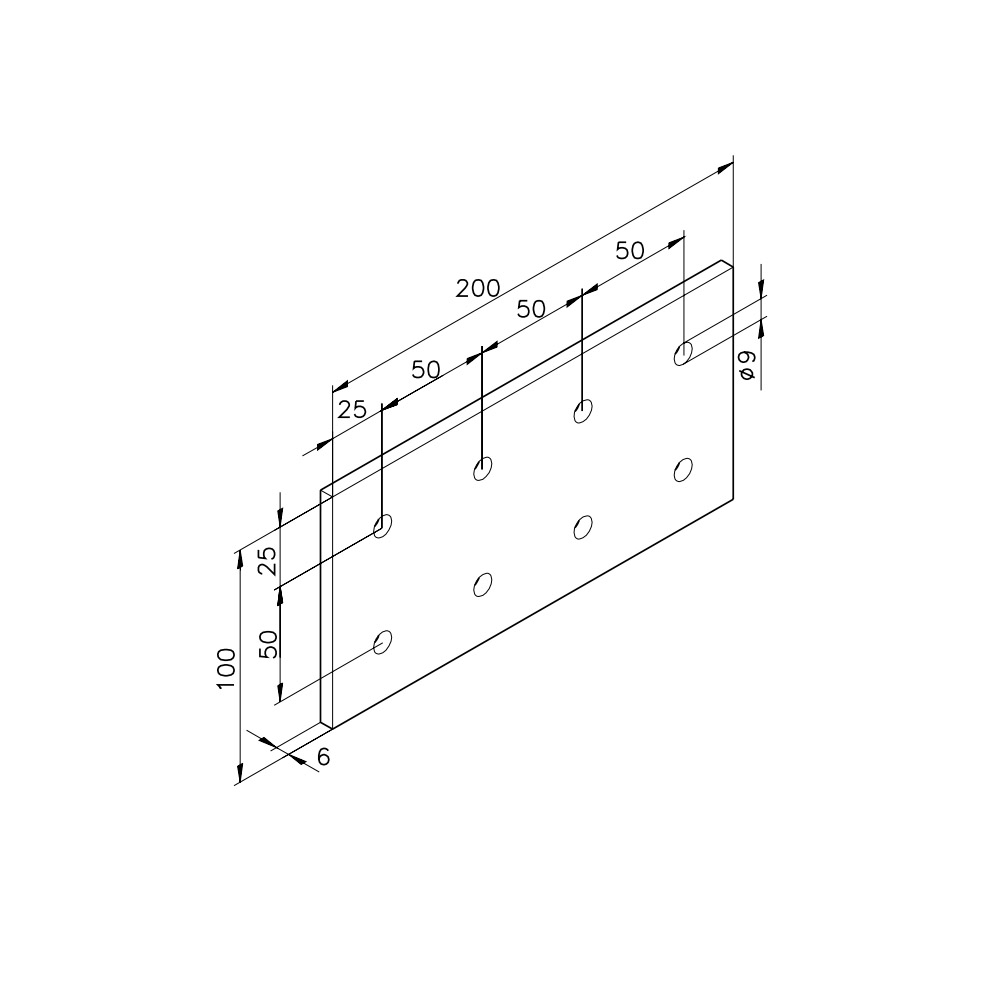

- Abmessungen [mm]
-
100 x 200 x 6
- Bohrung [mm]
-
ø 9
- Anzahl Bohrungen
-
8
- Gewicht [kg]
-
0,33
- Gewicht
-
0,326 kg
