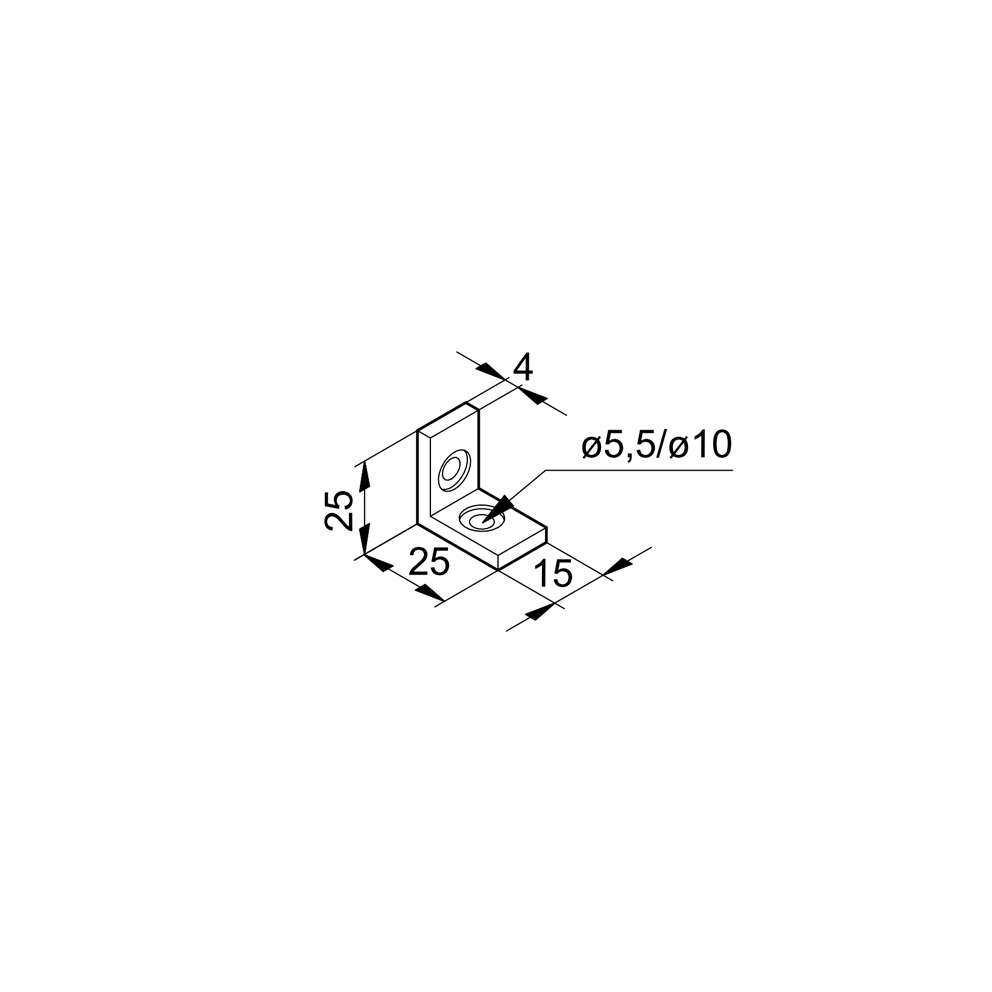

Der Winkel 15 ist eine besonders stabile und einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 25, die ohne Profilbearbeitung einsetzbar ist. Er hat eine Abmessung von 25x25x15 mm mit einer Bohrung je Dimension und verbindet 2 Profile in einem Winkel von 90°. Winkel können jederzeit nachträglich montiert werden und bieten die Möglichkeit auch Profile unterschiedlicher Serien oder andere Komponenten untereinander zu verbinden.

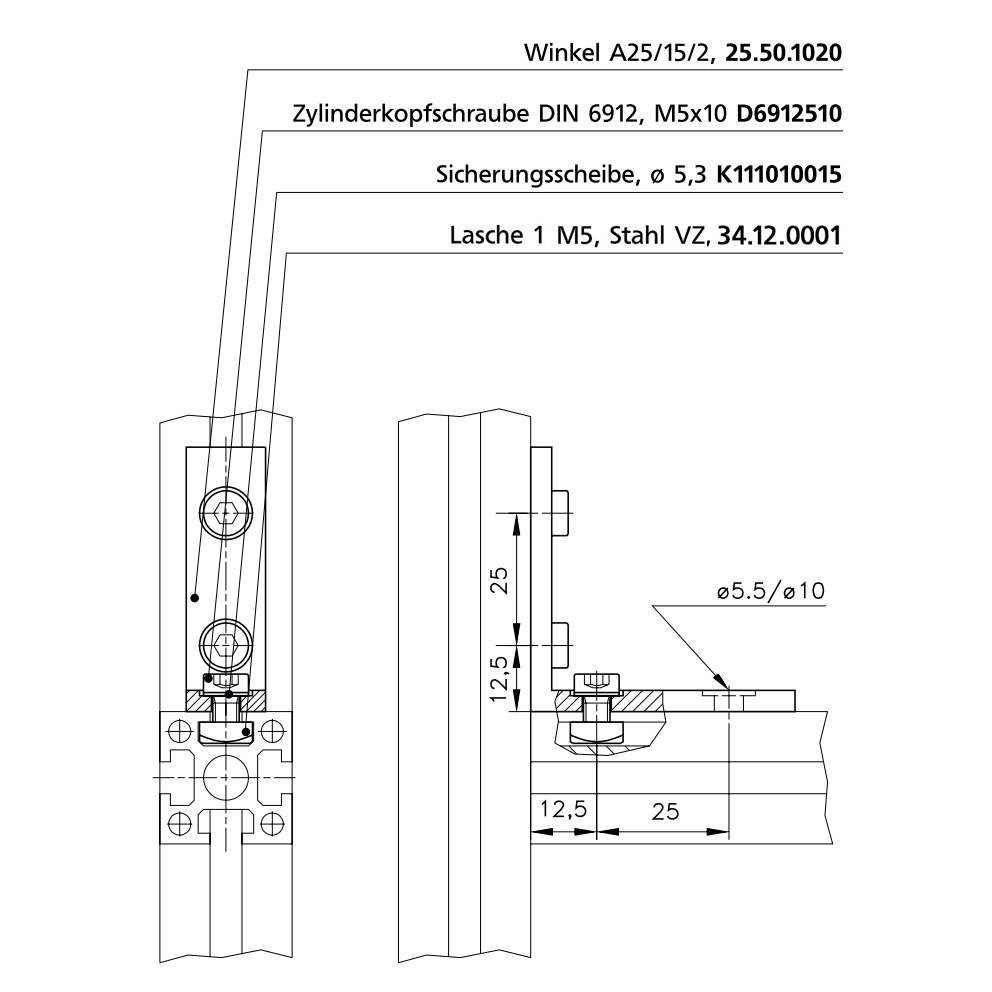

Das Set umfasst neben dem Winkel zusätzlich 2 Laschen 1 M5 (25.50.0500), 2 Zylinderkopfschrauben M5x10 (D6912510) und 2 Sicherungsscheiben M5 (K111010015).
- Profilserie
-
Serie 25
- Nut [mm]
-
6
- Material
-
Aluminium, gleitgeschliffen
- Abmessungen [mm]
-
25 x 25 x 15
- Bohrung [mm]
-
ø 5,5 (10)
- Anzahl Bohrungen
-
2
- Gewicht
-
0,018 kg
