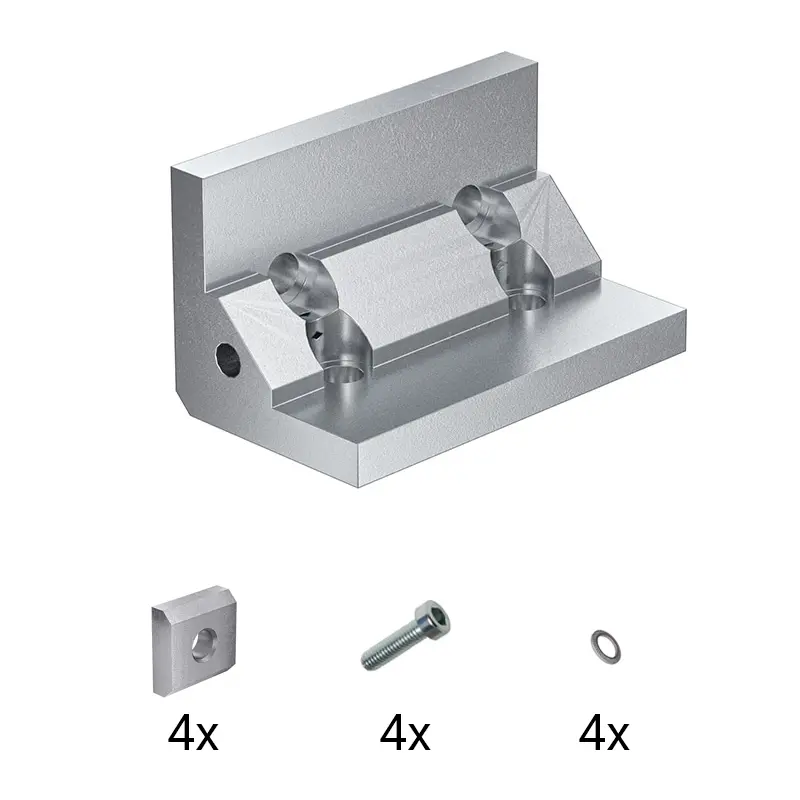

Der Winkel B90 ist eine besonders stabile und einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 50, die ohne Profilbearbeitung einsetzbar ist. Er hat eine Abmessung von 50x50x90 mm und zwei Bohrungen je Dimension. Er verbindet 2 Profile in einem Winkel von 90°. Winkel können jederzeit nachträglich montiert werden und bieten die Möglichkeit auch Profile unterschiedlicher Serien oder andere Komponenten untereinander zu verbinden.
Das Set umfasst neben dem Winkel zusätzlich 4 Laschen 1 M8 (34-01-0001), 4 Zylinderkopfschrauben M8x20 (D0912820) und 4 Sicherungsscheiben M8 (K111010017).
- Profilserie
-
Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen
- Abmessungen [mm]
-
50 x 50 x 90
- Bohrung [mm]
-
ø 8,4 (13,5)
- Anzahl Bohrungen
-
4
- Gewicht
-
0,355 kg
CAD-Daten
Kein 3D-Modell für diesen Artikel
