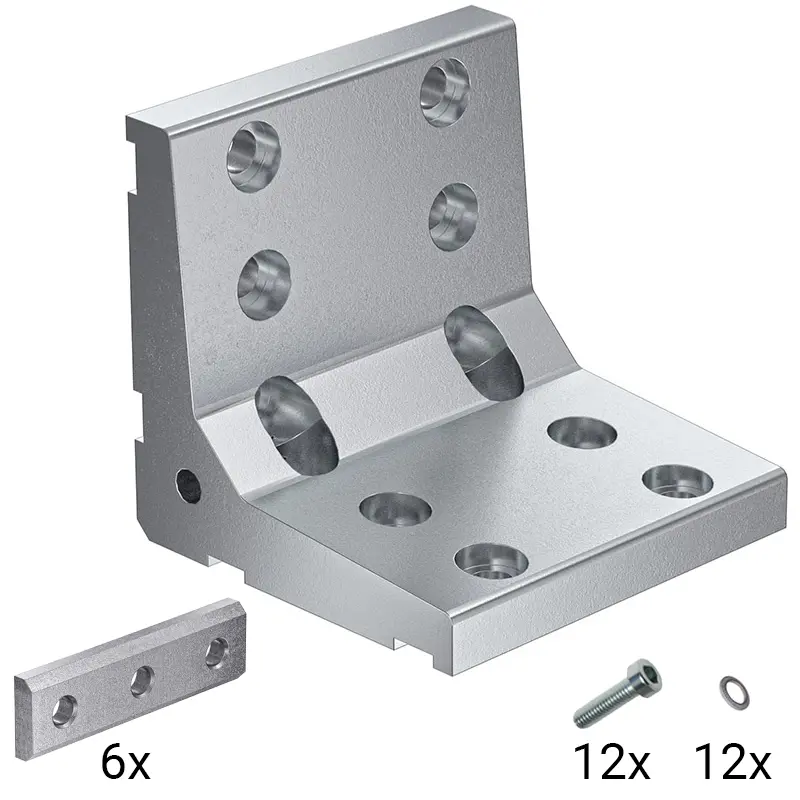

Der Winkel C90/2 ist eine besonders stabile und einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 50, die ohne Profilbearbeitung einsetzbar ist. Er hat eine Abmessung von 85x85x90 mm und sechs Bohrungen je Dimension. Er verbindet 2 Profile in einem Winkel von 90°. Winkel können jederzeit nachträglich montiert werden und bieten die Möglichkeit auch Profile unterschiedlicher Serien oder andere Komponenten untereinander zu verbinden.
Das Set umfasst neben dem Winkel zusätzlich 6 Laschen 3/25 M8 (34-01-0004), 12 Zylinderkopfschrauben M8x20 (D0912820) und 12 Sicherungsscheiben M8 (K111010017).
- Profilserie
-
Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen
- Abmessungen [mm]
-
85 x 85 x 90
- Bohrung [mm]
-
ø 8,4 (13,5)
- Anzahl Bohrungen
-
12
- Gewicht
-
1,03 kg
