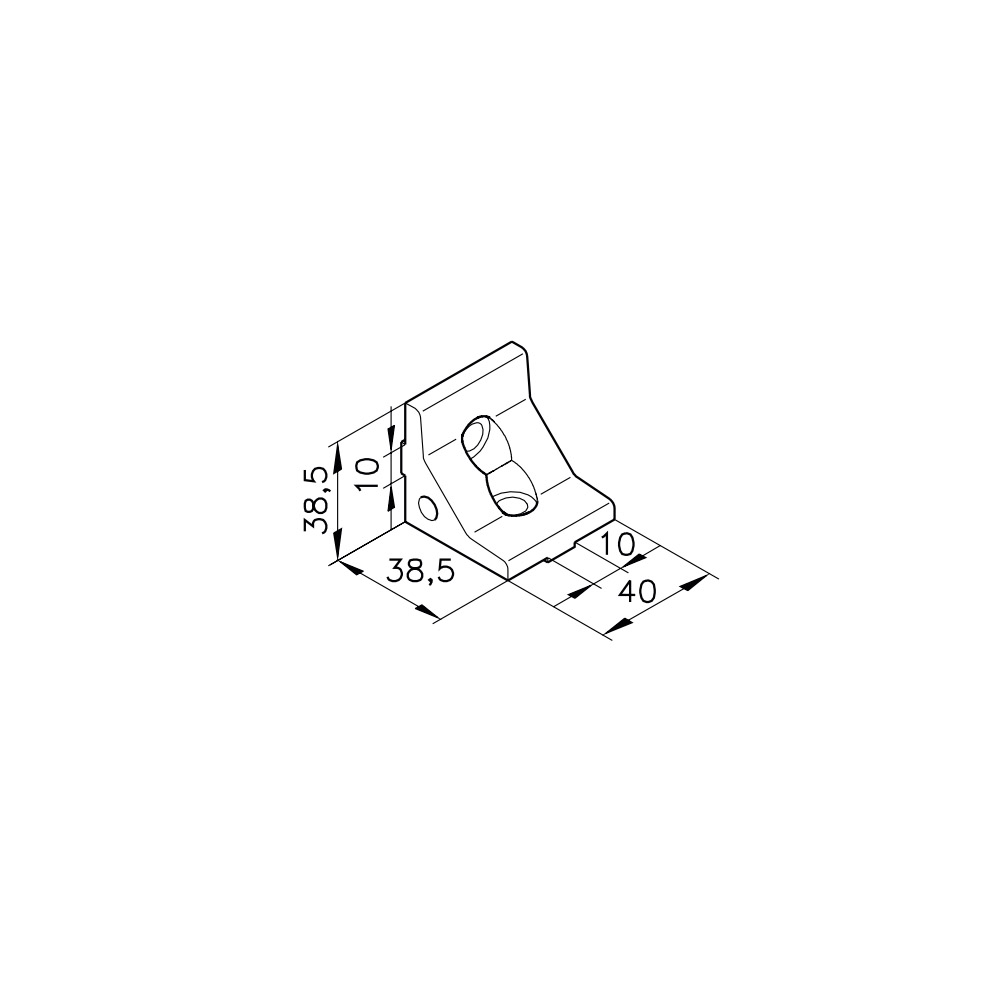

Der Winkel E40s3 mit Steg ist eine besonders stabile und einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 40, die ohne Profilbearbeitung einsetzbar ist. Er hat eine Abmessung von 38,5x38,5x40 mm mit einer Bohrung je Dimension und verbindet 2 Profile in einem Winkel von 90°. Der Steg verhindert eine unerwünschte Verdrehung und bietet eine exakt fluchtende Verbindung. Winkel können jederzeit nachträglich montiert werden und bieten die Möglichkeit auch Profile unterschiedlicher Serien oder andere Komponenten untereinander zu verbinden.
Das Set umfasst neben dem Winkel zusätzlich 2 Laschen 1 M8 (34.01.0001), 2 Zylinderkopfschrauben M8x16 (D0912816) und 2 Sicherungsscheiben M8 (K111010017).
- Profilserie
-
Serie 40
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen
- Abmessungen [mm]
-
38,5 x 38,5 x 40
- Bohrung [mm]
-
ø 8,4 (13,5)
- Anzahl Bohrungen
-
2
- Gewicht
-
0,12 kg
