Winkel E65s Set

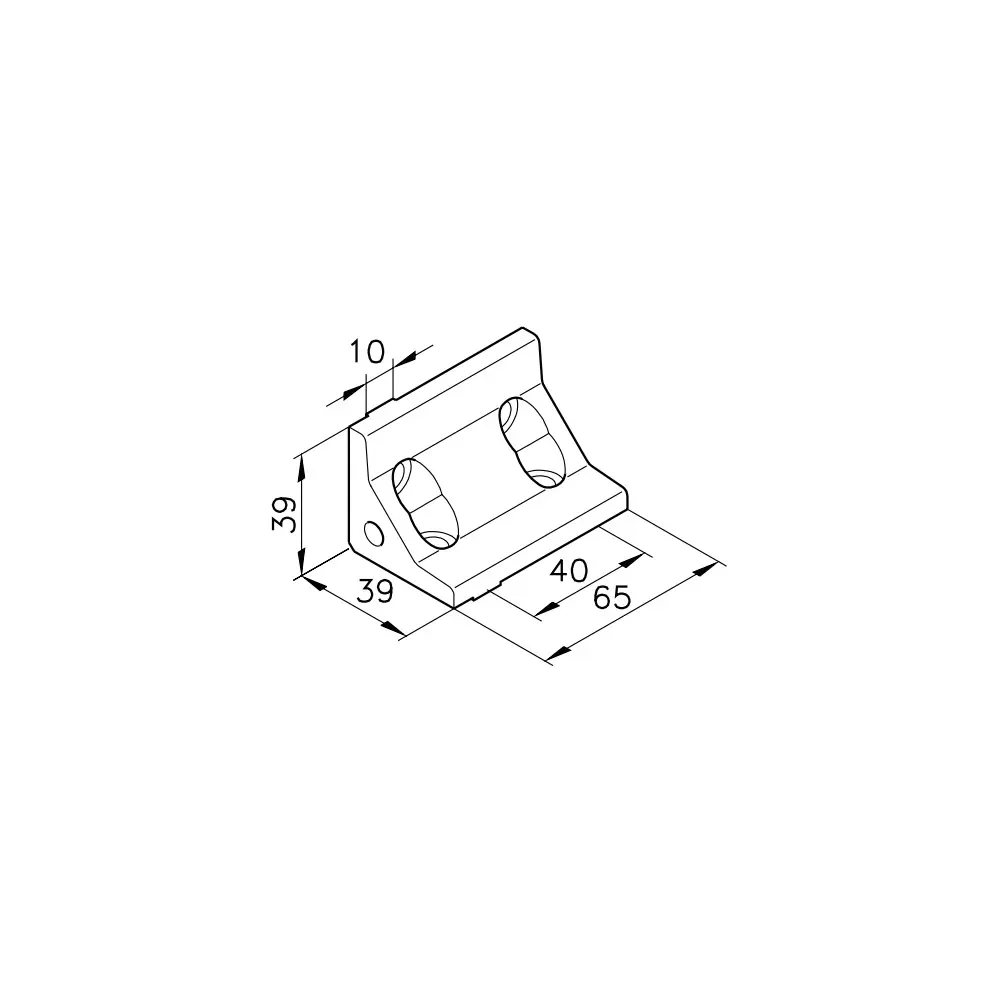

Der Winkel E65s mit Steg ist eine besonders stabile und einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 40, die ohne Profilbearbeitung einsetzbar ist. Er hat eine Abmessung von 39x39x65 mm mit zwei Bohrungen je Dimension und verbindet 2 Profile in einem Winkel von 90°. Der Steg verhindert eine unerwünschte Verdrehung und bietet eine exakt fluchtende Verbindung. Winkel können jederzeit nachträglich montiert werden und bieten die Möglichkeit auch Profile unterschiedlicher Serien oder andere Komponenten untereinander zu verbinden.

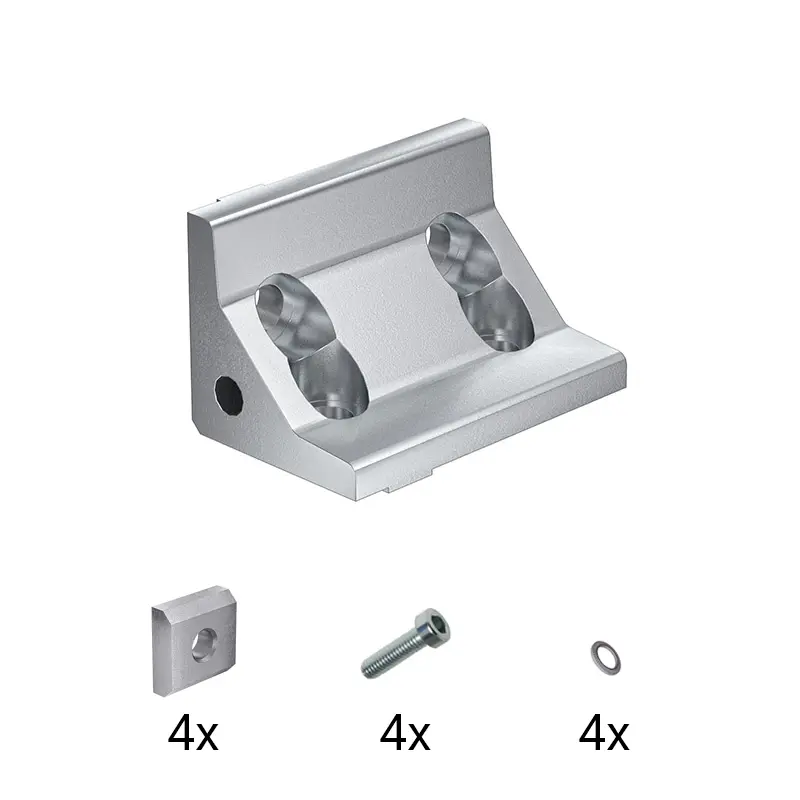

Das Set umfasst neben dem Winkel zusätzlich 4 Laschen 1 M8 (34.01.0001), 4 Zylinderkopfschrauben M8x16 (D0912816) und 4 Sicherungsscheiben M8 (K111010017).

Technische Daten

Profilserie

Serie 40

Nut [mm]

10

Material

Aluminium, gleitgeschliffen

Abmessungen [mm]

39 x 39 x 65

Bohrung [mm]

ø 8,4 (13,5)

Anzahl Bohrungen

4

Gewicht

0,217 kg
