Winkel G25s Set

Der Winkel G25s mit Steg ist eine besonders stabile und einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 40 und 50, die ohne Profilbearbeitung einsetzbar ist. Er hat eine Abmessung von 79x79x25 mm mit zwei Bohrungen je Dimension. Er verbindet 2 Profile in einem Winkel von 90°. Winkel mit Steg verhindern eine unerwünschte Drehung und bieten eine exakt fluchtende Verbindung. Winkel können jederzeit nachträglich montiert werden und bieten die Möglichkeit auch Profile unterschiedlicher Serien oder andere Komponenten untereinander zu verbinden.

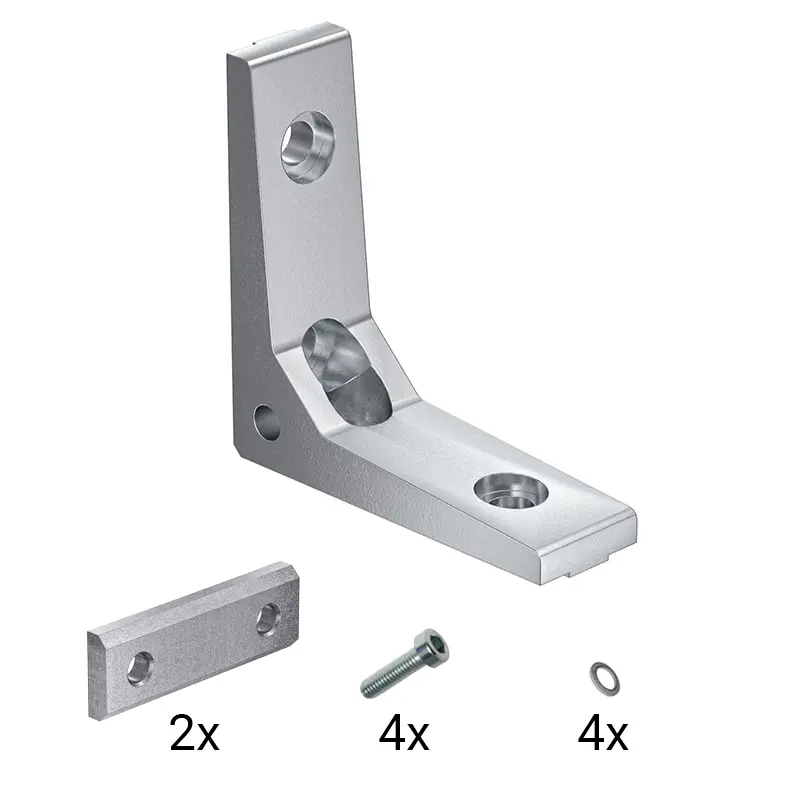

Das Set umfasst neben dem Winkel zusätzlich 2 Laschen 2/40 M8 (34.01.0019), 4 Zylinderkopfschrauben M8x16 (D0912816) und 4 Sicherungsscheiben M8 (K111010017).

Technische Daten

Profilserie

Serie 40 / Serie 50

Nut [mm]

10

Material

Aluminium, gleitgeschliffen

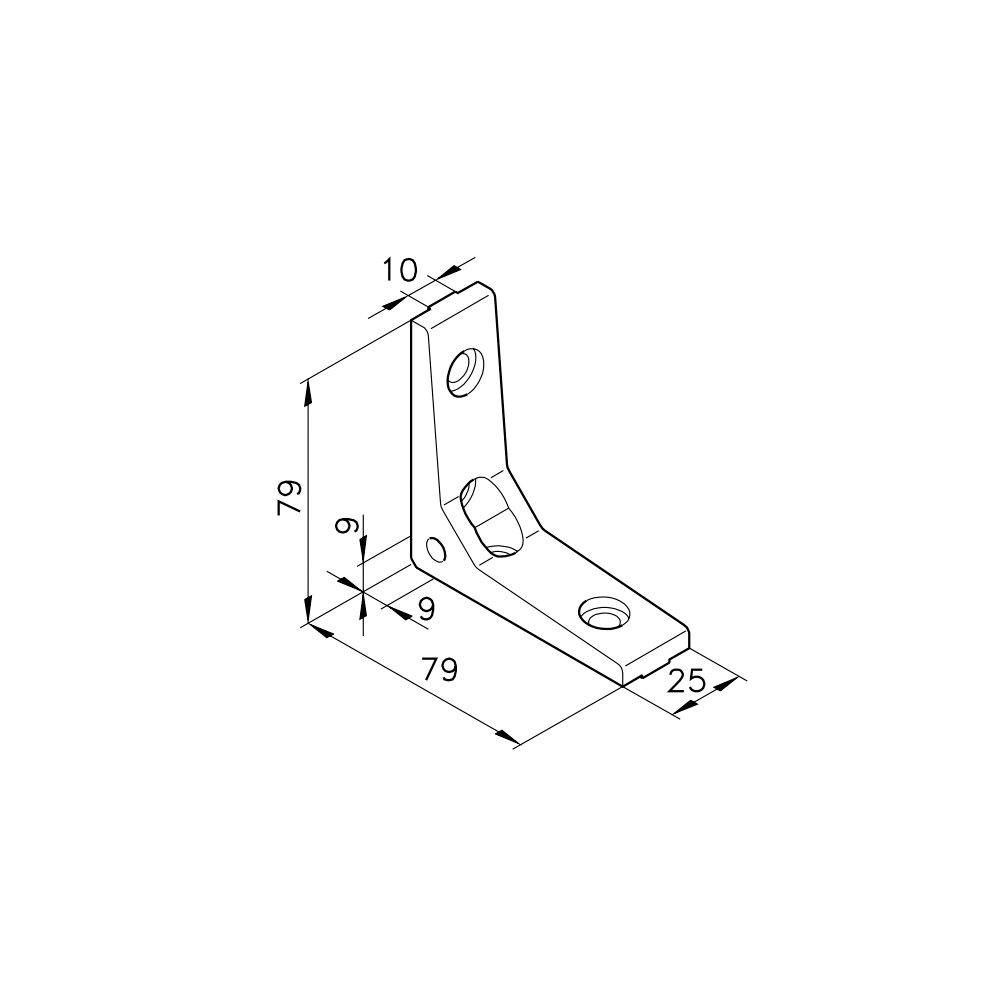

Abmessungen [mm]

79 x 79 x 25

Bohrung [mm]

ø 8,4 (13,5)

Anzahl Bohrungen

4

Gewicht

0,24 kg
