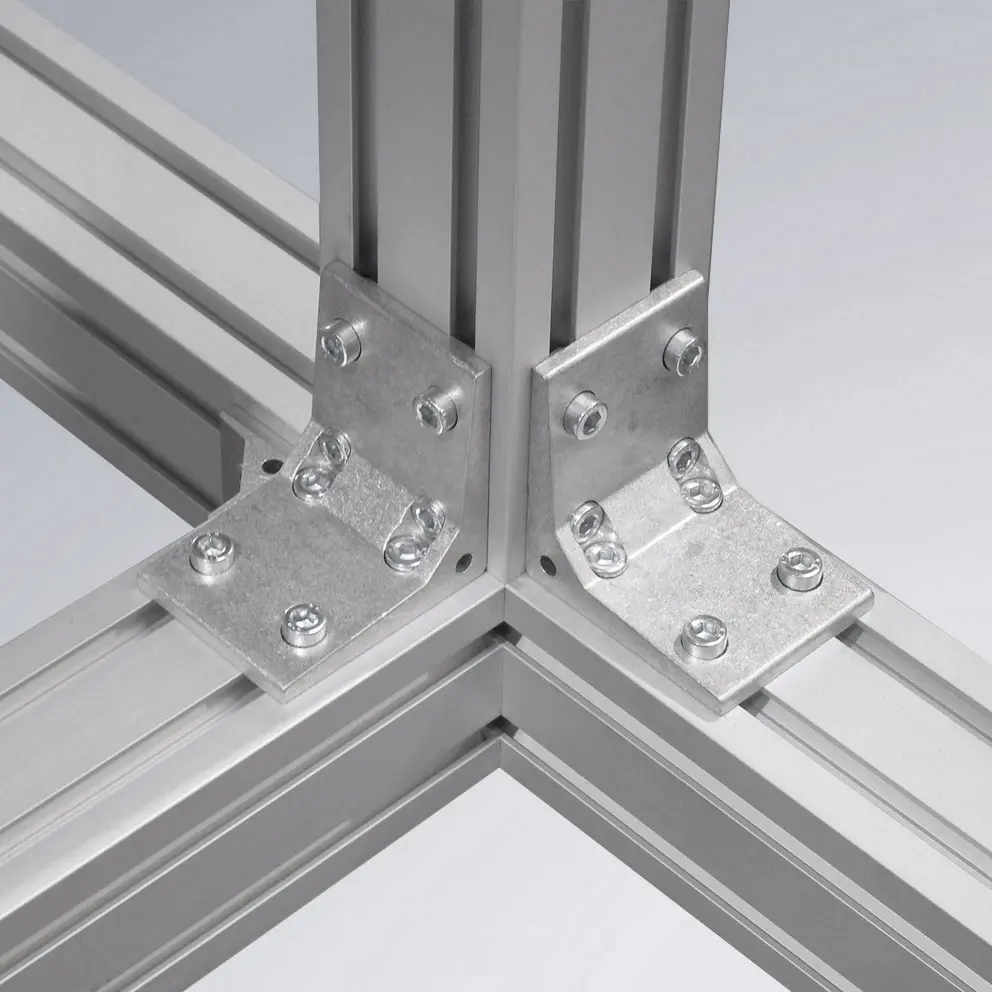

Der Winkel G65s mit Steg ist eine besonders stabile und einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 40, die ohne Profilbearbeitung einsetzbar ist. Er hat eine Abmessung von 79x79x65 mm mit vier Bohrungen je Dimension. Er verbindet 2 Profile in einem Winkel von 90°. Winkel mit Steg verhindern eine unerwünschte Drehung und bieten eine exakt fluchtende Verbindung. Winkel können jederzeit nachträglich montiert werden und bieten die Möglichkeit auch Profile unterschiedlicher Serien oder andere Komponenten untereinander zu verbinden.

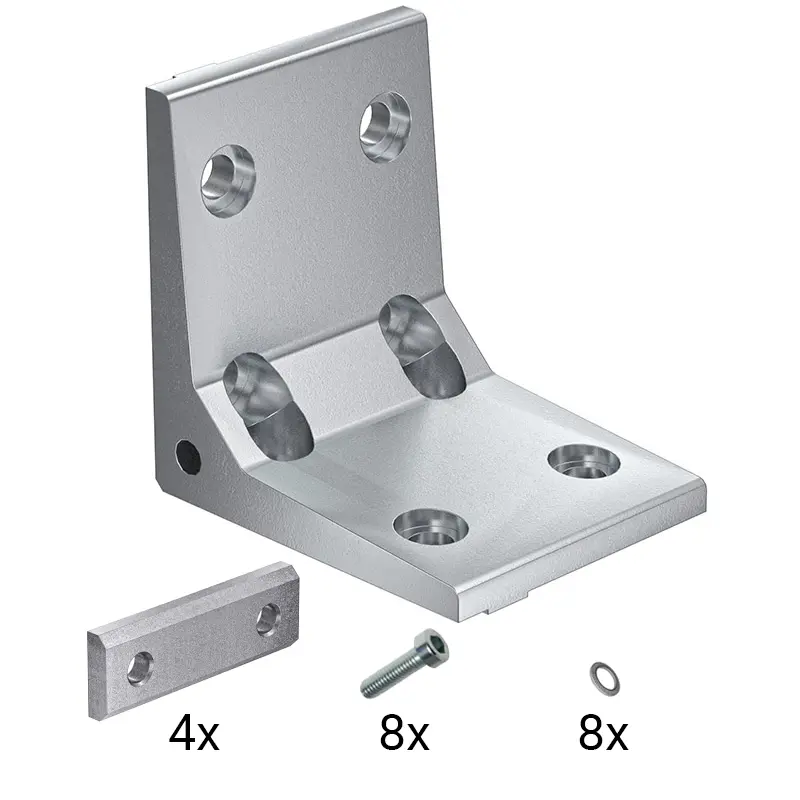

Das Set umfasst neben dem Winkel zusätzlich 4 Laschen 2/40 M8 (34.01.0019), 8 Zylinderkopfschrauben M8x16 (D0912816) und 8 Sicherungsscheiben M8 (K111010017).
- Profilserie
-
Serie 40
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen

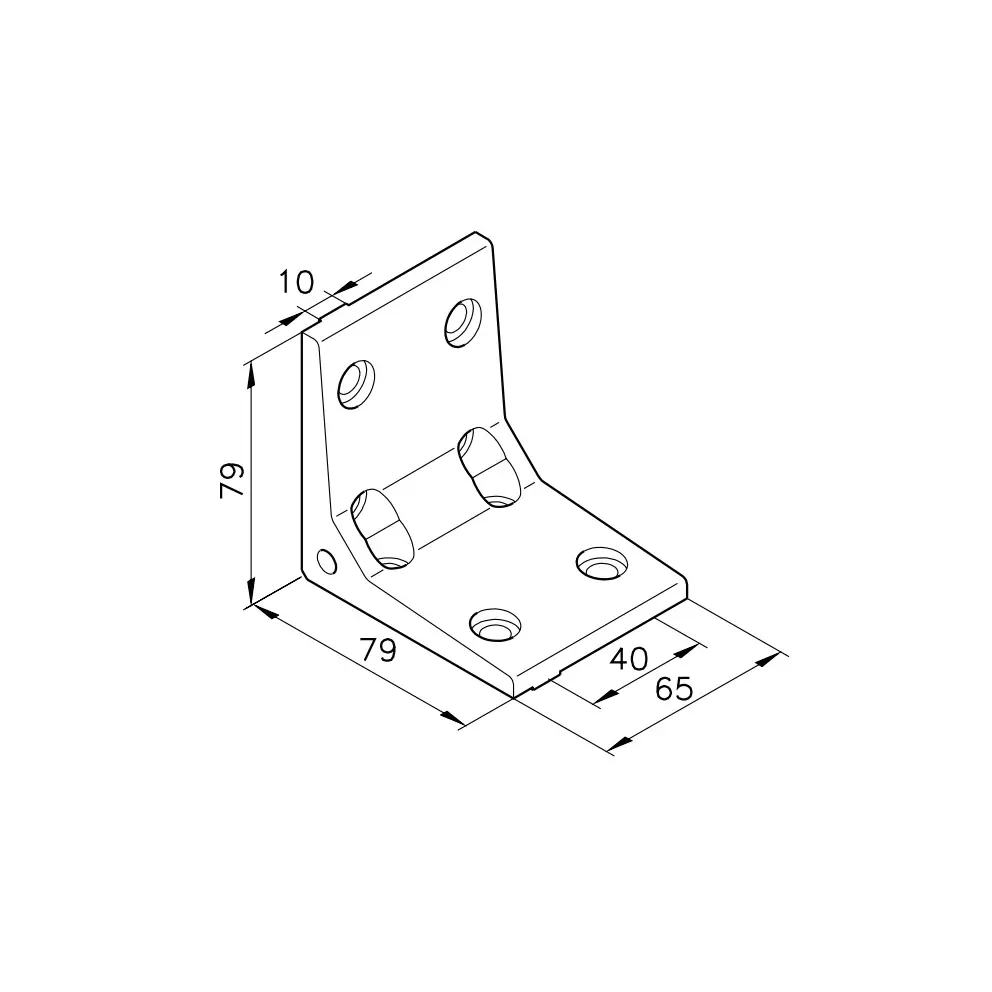

- Abmessungen [mm]
-
79 x 79 x 65
- Bohrung [mm]
-
ø 8,4 (13,5)
- Anzahl Bohrungen
-
8
- Gewicht
-
0,539 kg
