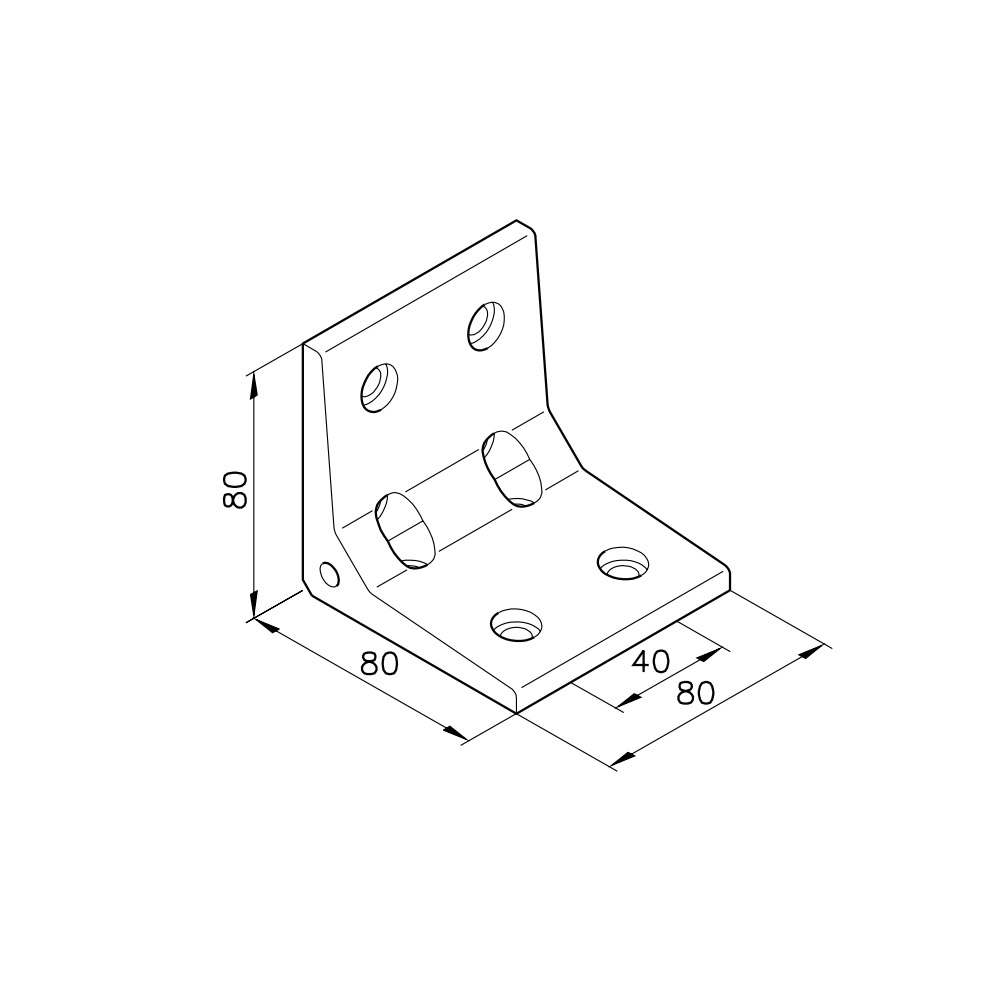

Der Winkel G80 mit Steg ist eine besonders stabile und einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 40 und 50, die ohne Profilbearbeitung einsetzbar ist. Er hat eine Abmessung von 80x80x80 mm mit zwei Bohrungen je Dimension. Er verbindet 2 Profile in einem Winkel von 90°. Winkel können jederzeit nachträglich montiert werden und bieten die Möglichkeit auch Profile unterschiedlicher Serien oder andere Komponenten untereinander zu verbinden.

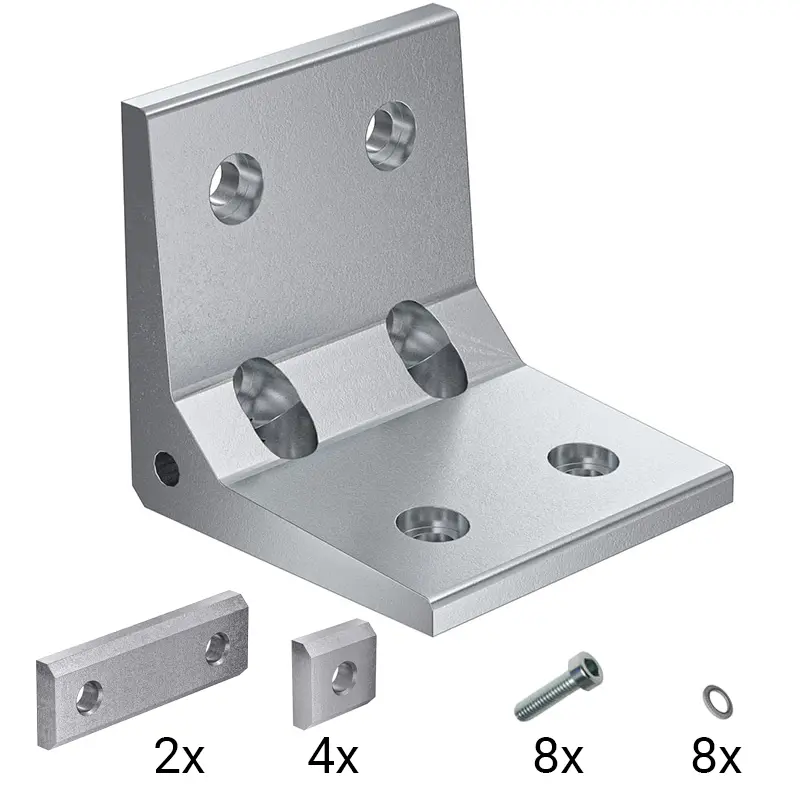

Das Set umfasst neben dem Winkel zusätzlich 2 Laschen 2/40 M8 (34.01.0019), 4 Lasche 1 M8 (34.01.0001), 8 Zylinderkopfschrauben M8x16 (D0912816) und 8 Sicherungsscheiben M8 (K111010017).
- Profilserie
-
Serie 40
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen
- Abmessungen [mm]
-
80 x 80 x 80
- Bohrung [mm]
-
ø 8,4 (13,5)
- Anzahl Bohrungen
-
8
- Gewicht
-
0,578 kg
