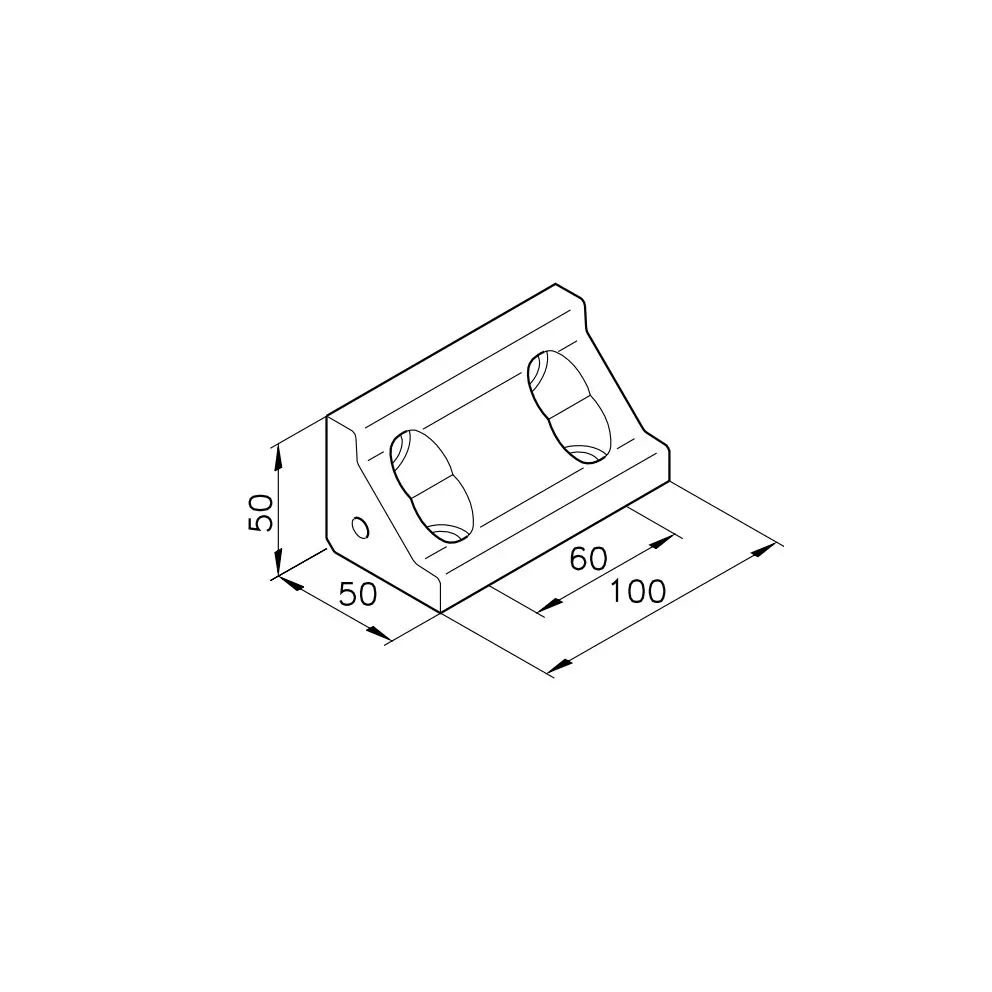

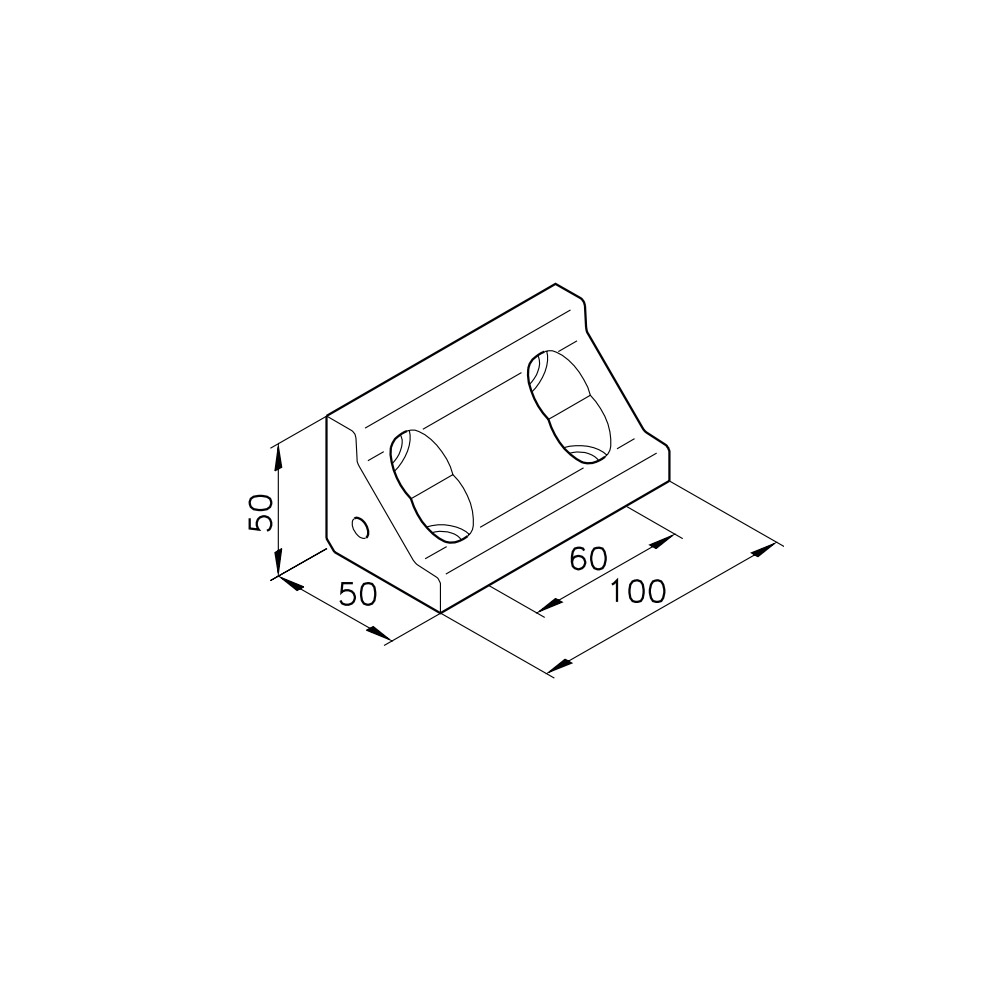

Der Winkel H100 ist eine besonders stabile und einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 60, die ohne Profilbearbeitung einsetzbar ist. Er hat eine Abmessung von 50x50x100 mm und zwei Bohrungen je Dimension. Er verbindet 2 Profile in einem Winkel von 90°. Winkel können jederzeit nachträglich montiert werden und bieten die Möglichkeit auch Profile unterschiedlicher Serien oder andere Komponenten untereinander zu verbinden.

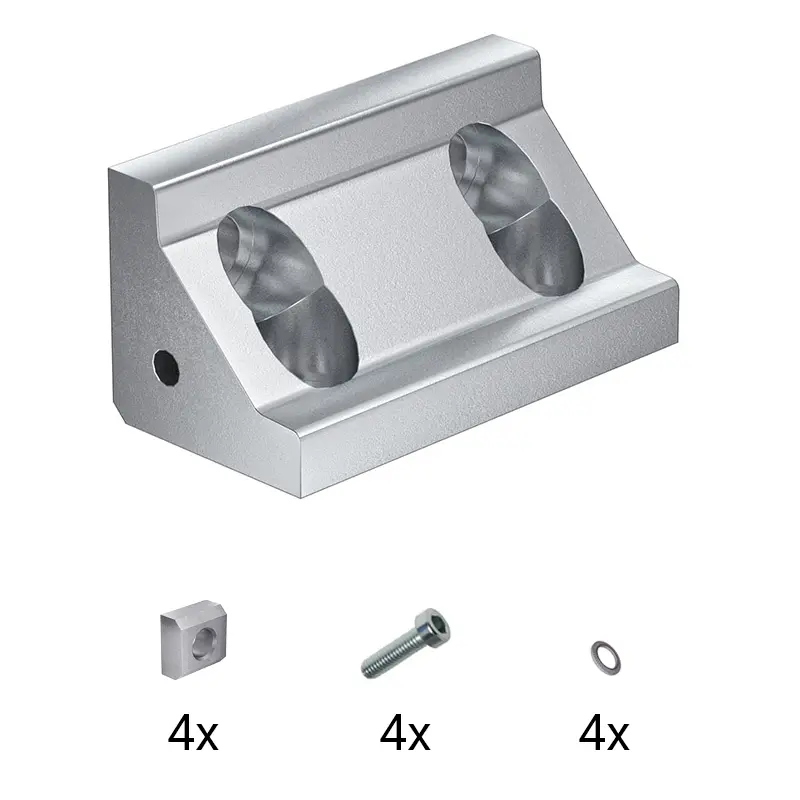

Das Set umfasst neben dem Winkel zusätzlich 4 Laschen 1 M12 (34.60.0301), 4 Zylinderkopfschrauben M12x25 (D09121225) und 4 Sicherungsscheiben M12 (K111010019).
- Profilserie
-
Serie 60
- Nut [mm]
-
14
- Material
-
Aluminium, gleitgeschliffen
- Abmessungen [mm]
-
50 x 50 x 100
- Bohrung [mm]
-
ø 13 (20)
- Anzahl Bohrungen
-
4
- Gewicht
-
0,61 kg
