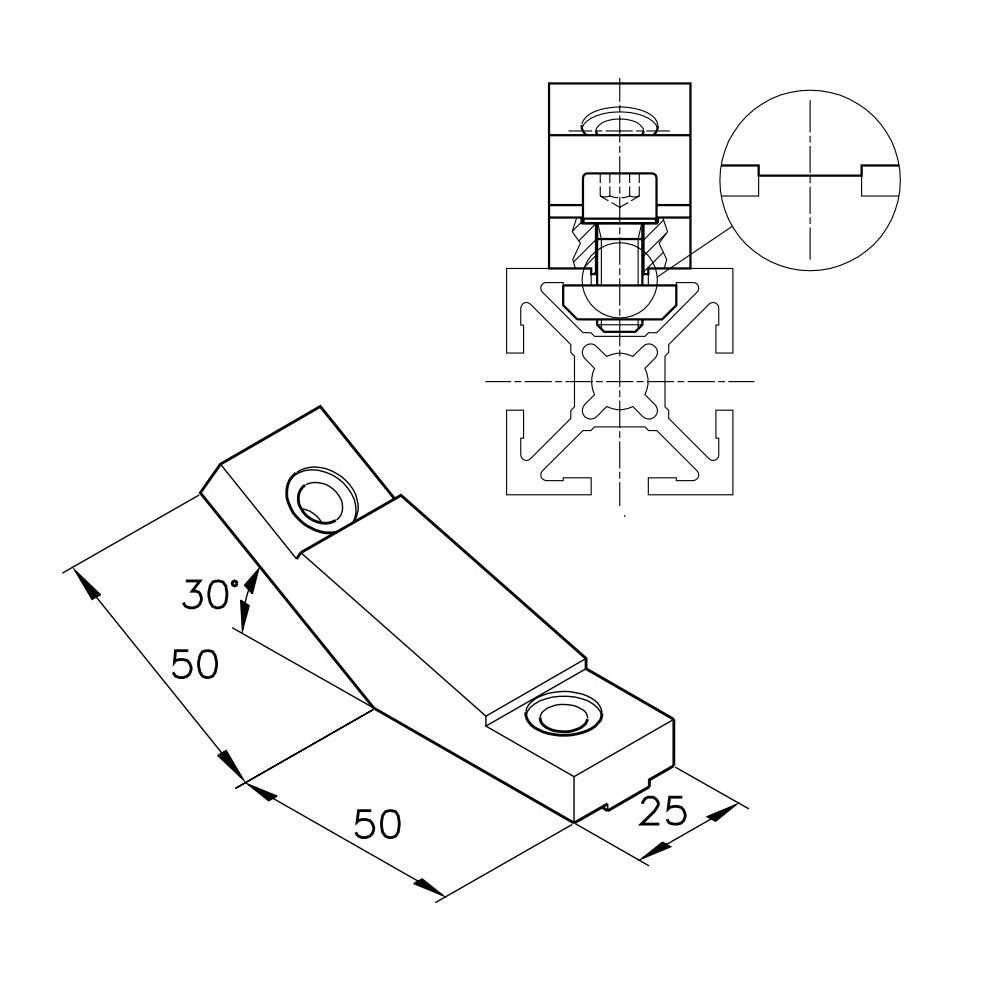

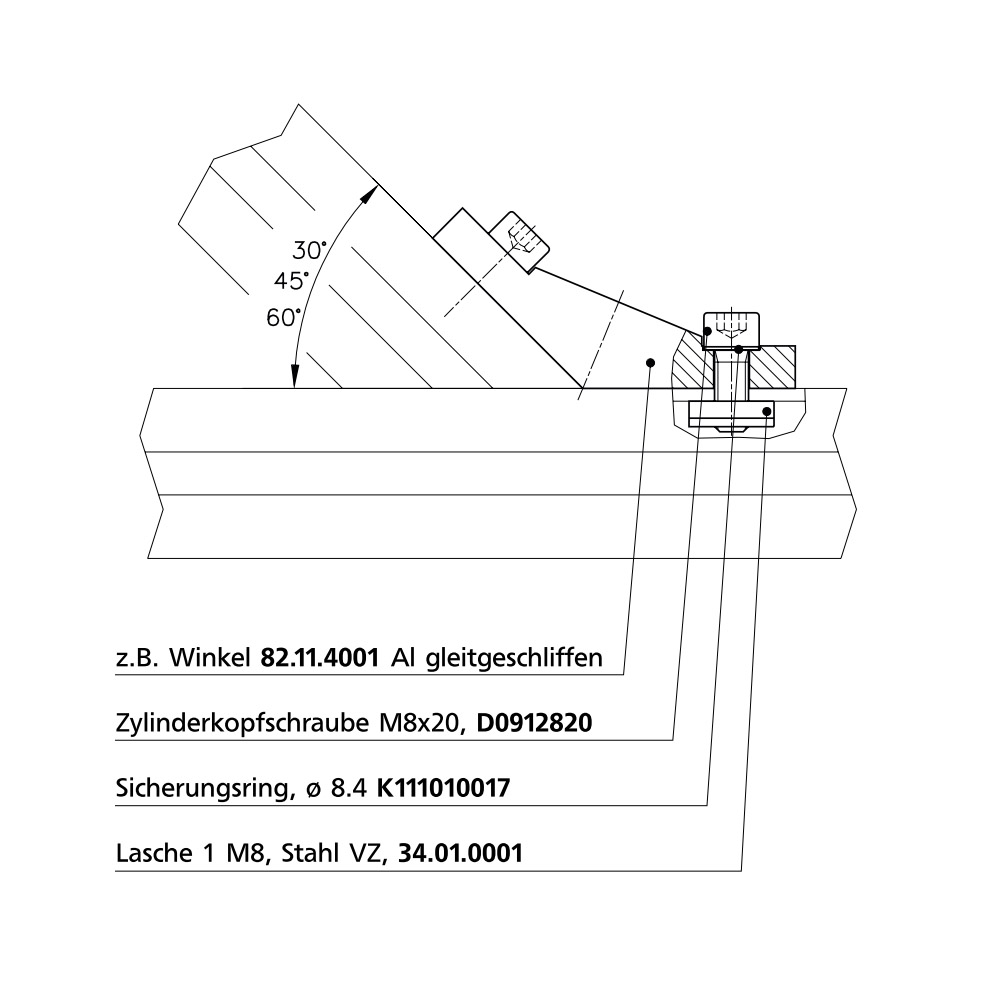

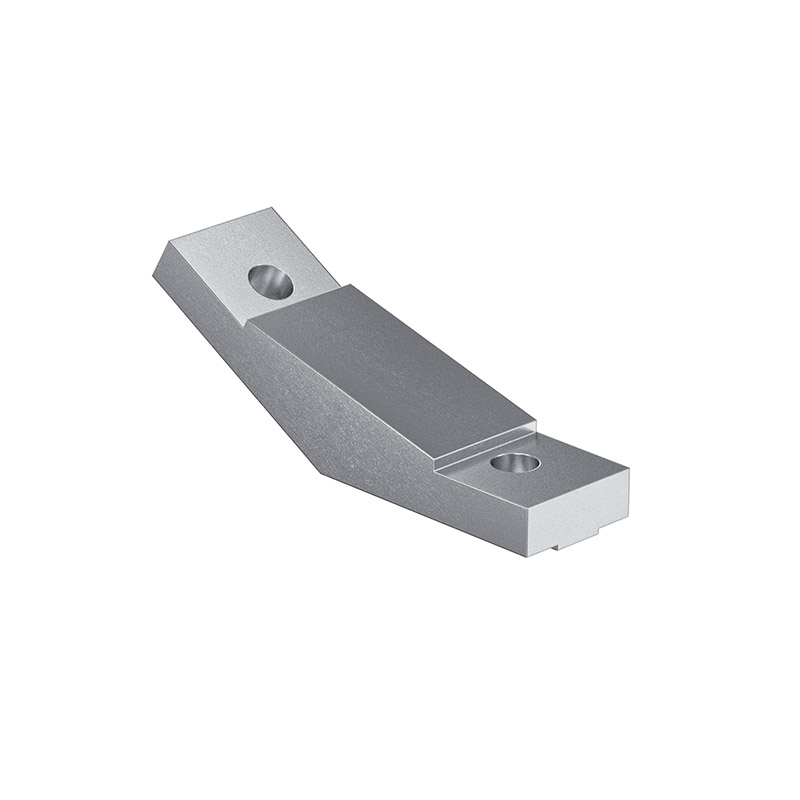

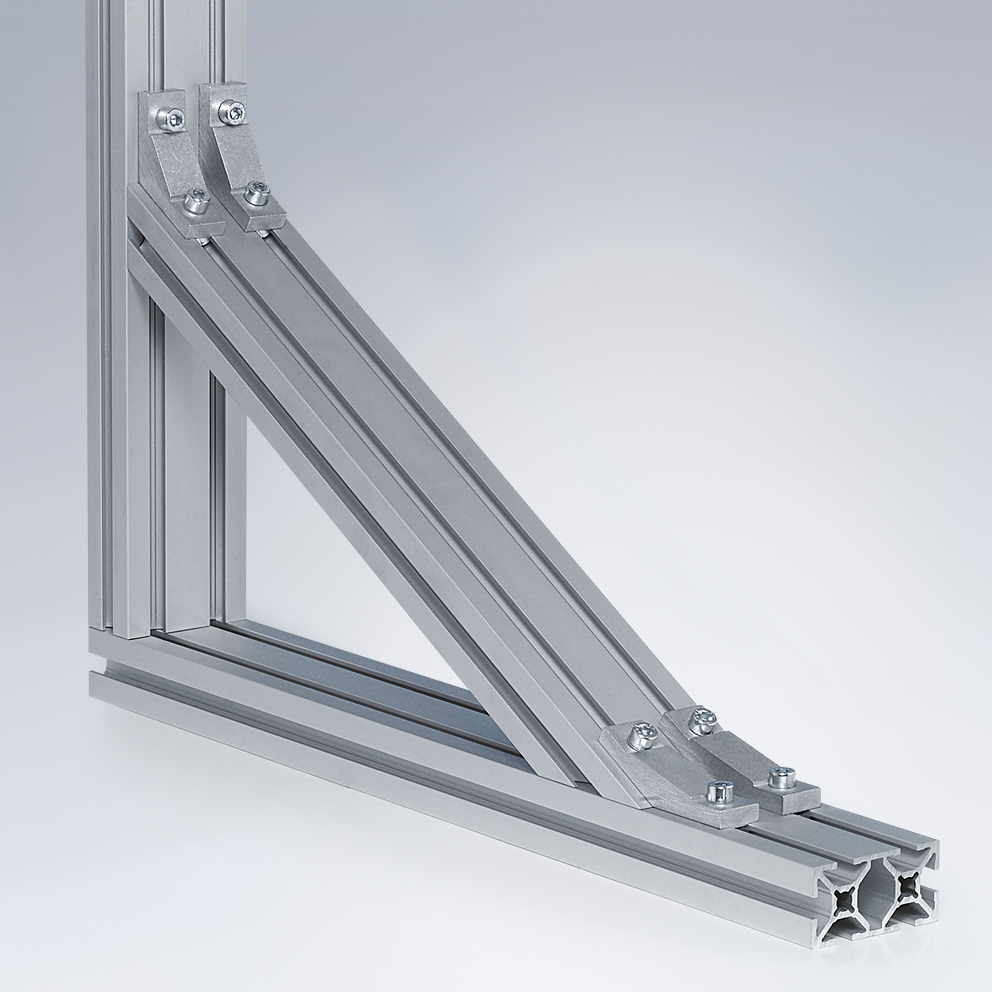

Der Winkel L25 mit Steg ist eine besonders stabile und einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 40 und 50, die ohne Profilbearbeitung eingesetzt ist. Er hat eine Abmessung von 50x50x25 mm, einen 30°-Winkel und eine Bohrung je Dimension. Der Winkel eignet sich besonders für Eckversteifungen und korrespondiert immer mit einem Winkel N. Dadurch lassen sich zwei Profile in einem Winkel von 90° verbinden. Winkel mit Steg verhindern eine unerwünschte Drehung und bieten eine exakt fluchtende 90°-Verbindung. Winkel können jederzeit nachträglich montiert werden und bieten die Möglichkeit auch Profile unterschiedlicher Serien oder andere Komponenten untereinander zu verbinden.
- Profilserie
-
Serie 40 / Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen
- Abmessungen [mm]
-
50 x 50 x 25 / 30°
- Bohrung [mm]
-
ø 8,4 (13,5)
- Anzahl Bohrungen
-
2
- Gewicht [kg]
-
0,08
- Gewicht
-
0,076 kg
