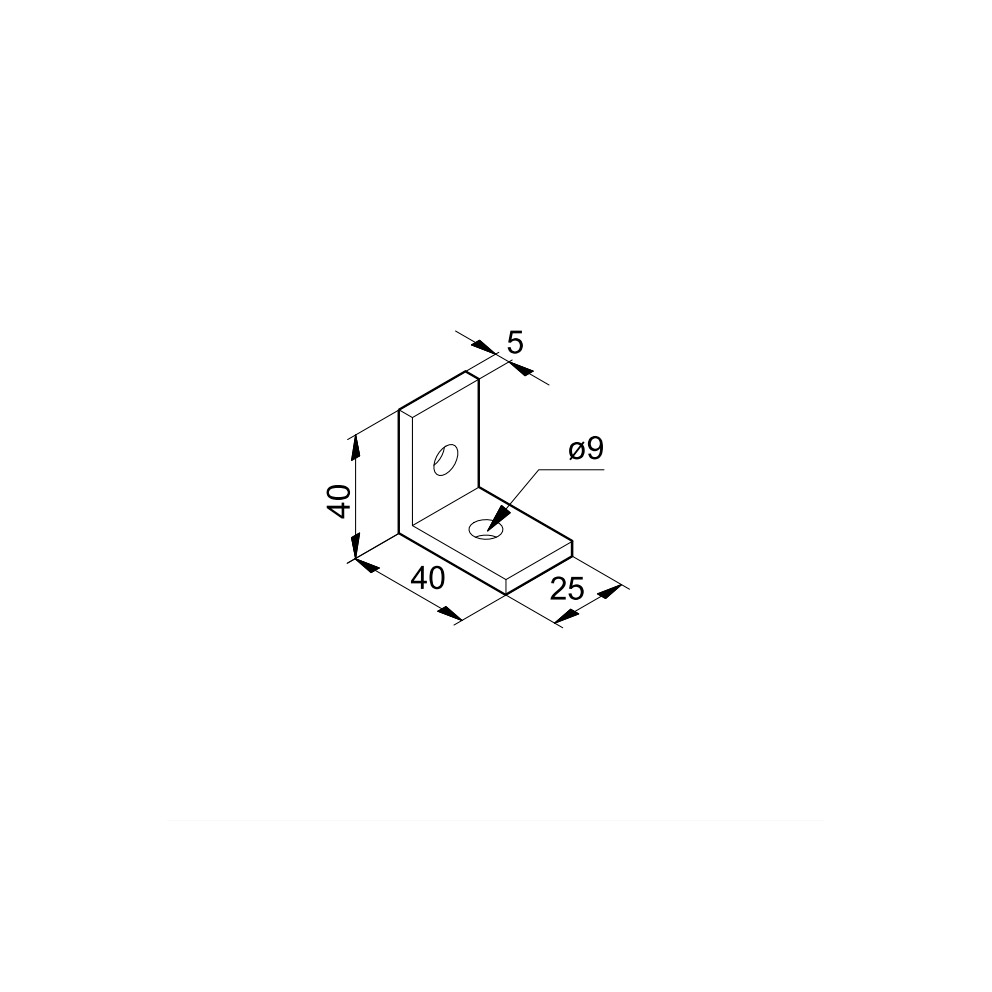

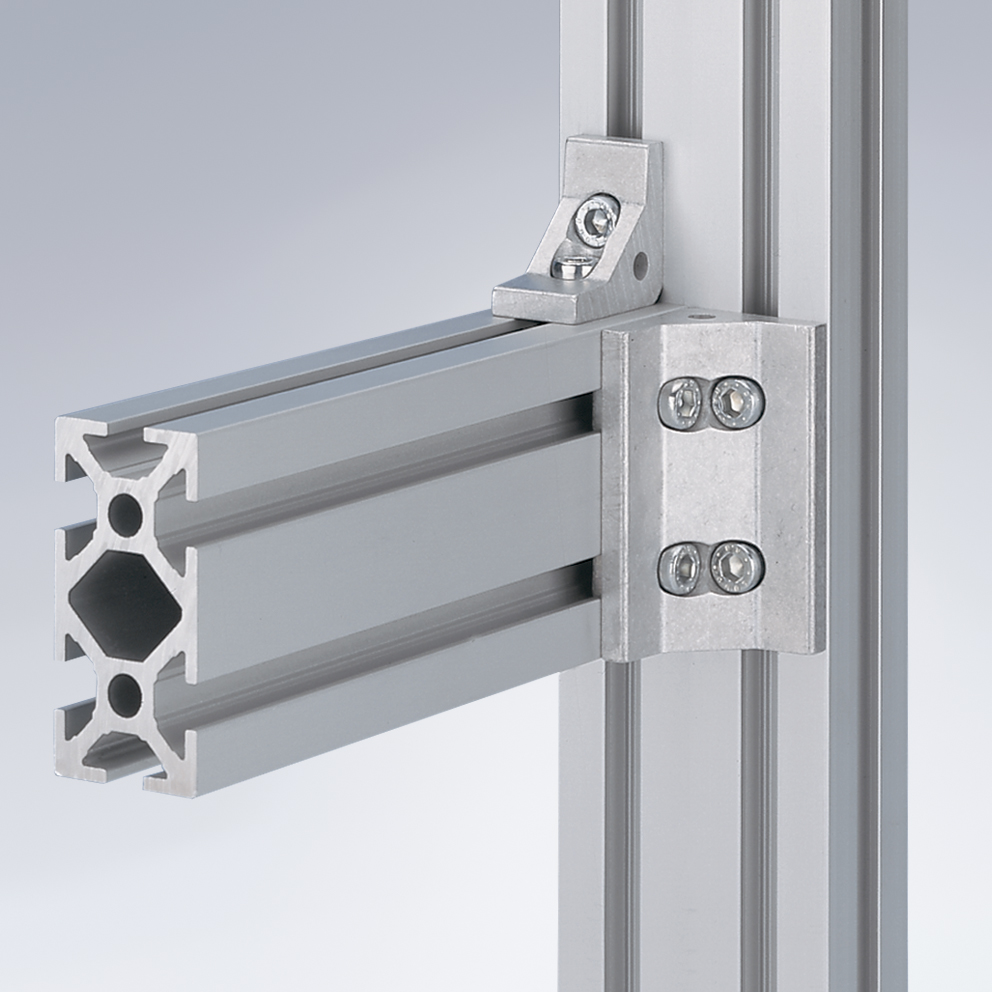

Der Winkel P1 ist eine besonders stabile und einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 40, die ohne Profilbearbeitung einsetzbar ist. Er hat eine Abmessung von 40x40x25 mm mit einer Bohrung je Dimension und verbindet 2 Profile in einem Winkel von 90°. Winkel können jederzeit nachträglich montiert werden und bieten die Möglichkeit auch Profile unterschiedlicher Serien oder andere Komponenten untereinander zu verbinden.

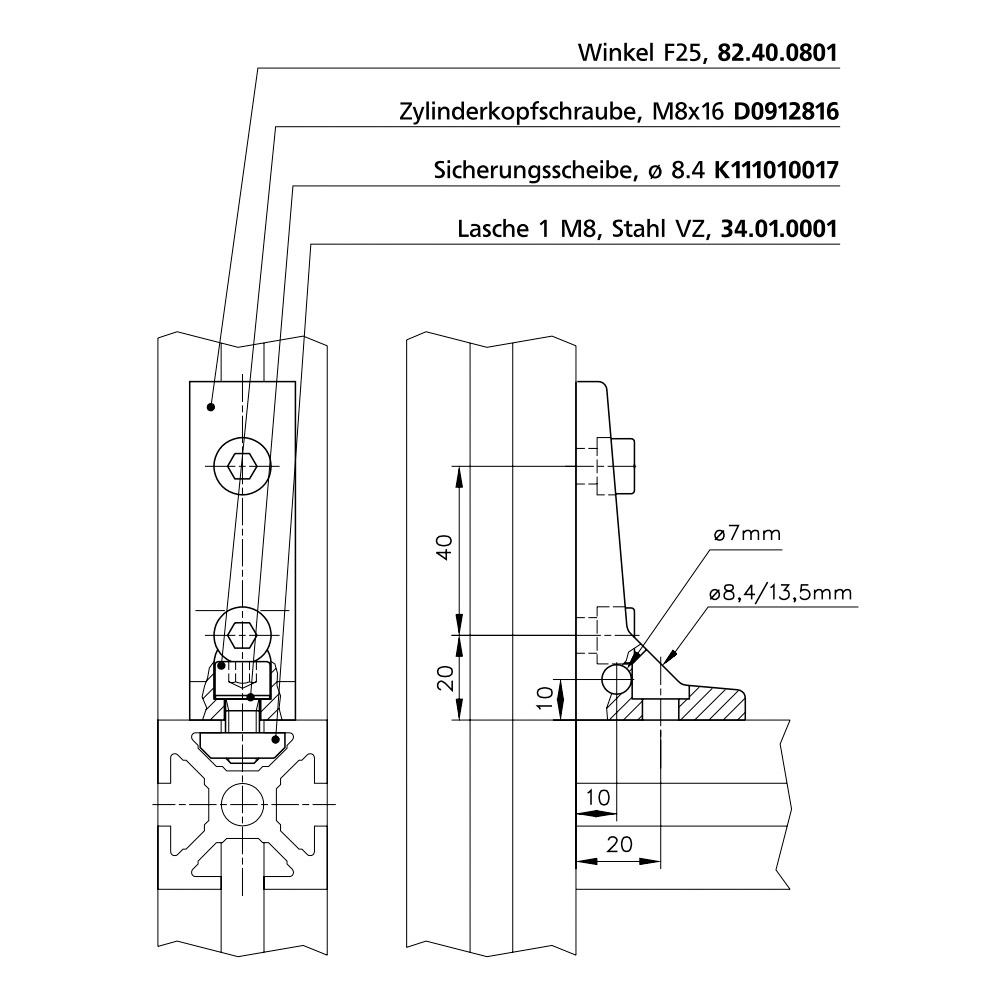

Das Set umfasst neben dem Winkel zusätzlich 2 Laschen 1 M8 (34-01-0001), 2 Zylinderkopfschrauben M8x16 (D0912816) und 2 Sicherungsscheiben M8 (K111010017).
- Profilserie
-
Serie 40
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen
- Abmessungen [mm]
-
40x40x25
- Bohrung [mm]
-
ø 9
- Anzahl Bohrungen
-
2
- Gewicht
-
0,08 kg
