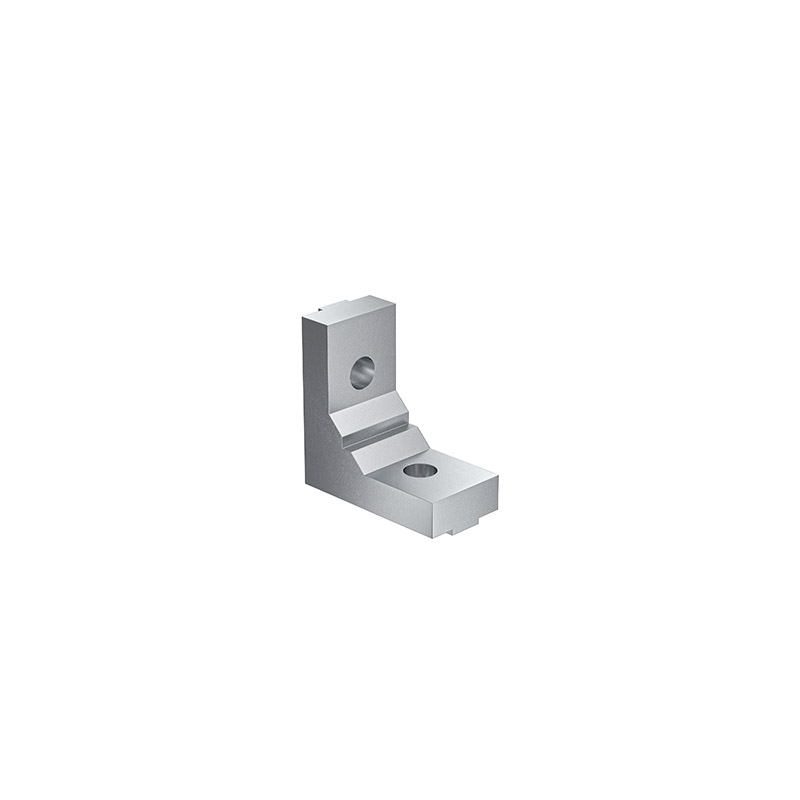

Winkel S15

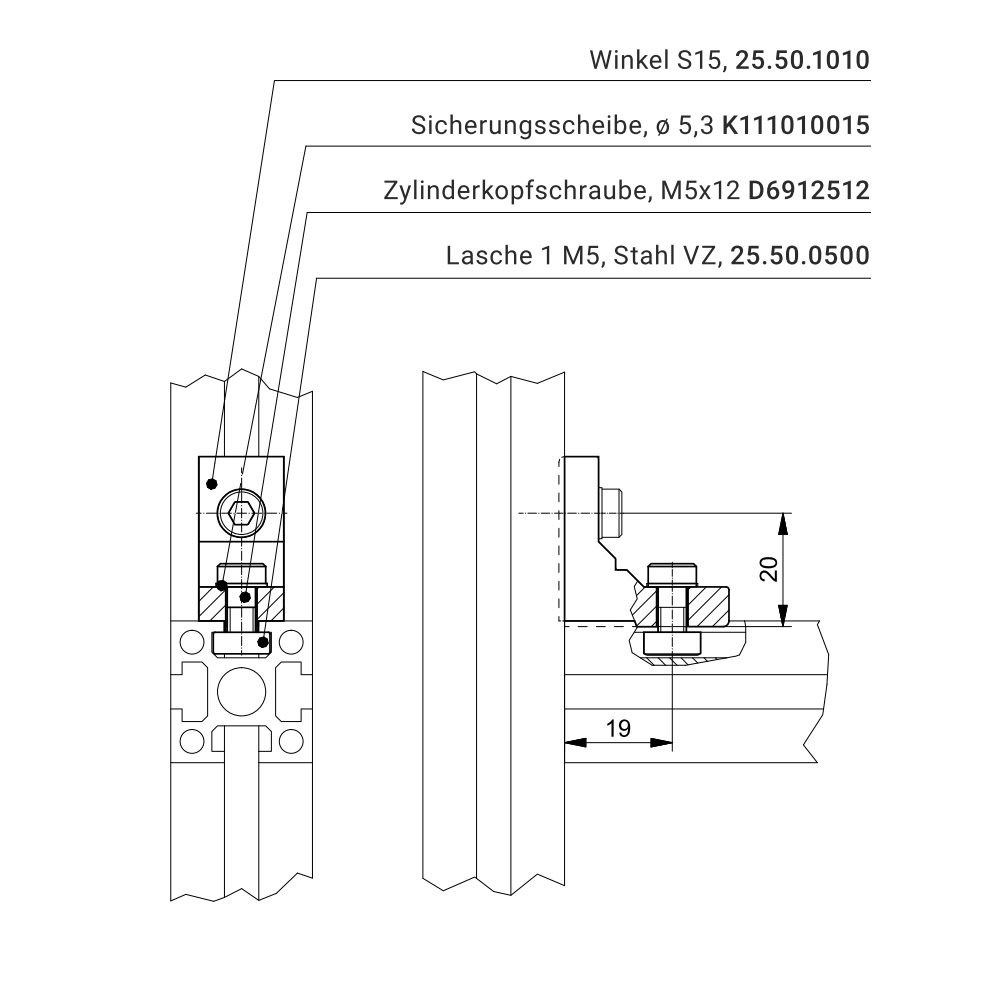

Der Winkel S15 mit Steg ist eine besonders stabile und einfache Schraubverbindung aus gleitgeschliffenem Aluminium für die Serie 25, die ohne Profilbearbeitung einsetzbar ist. Er hat eine Abmessung von 29x29x15 mm mit einer Bohrung je Dimension und verbindet 2 Profile in einem Winkel von 90°. Der Steg verhindert eine unerwünschte Verdrehung und bietet eine exakt fluchtende Verbindung.

In die seitlichen Bohrkanäle der Winkel können Gewinde zur Aufnahme von Flächenelementen geschnitten werden. Winkel können jederzeit nachträglich montiert werden und bieten die Möglichkeit auch Profile unterschiedlicher Serien oder andere Komponenten untereinander zu verbinden.

Technische Daten

Profilserie

Serie 25

Nut [mm]

6

Material

Aluminium, gleitgeschliffen

Abmessungen [mm]

29 x 29 x 15

Bohrung [mm]

ø 5,5

Anzahl Bohrungen

2

Gewicht [kg]

0,01

Gewicht

0,01 kg
