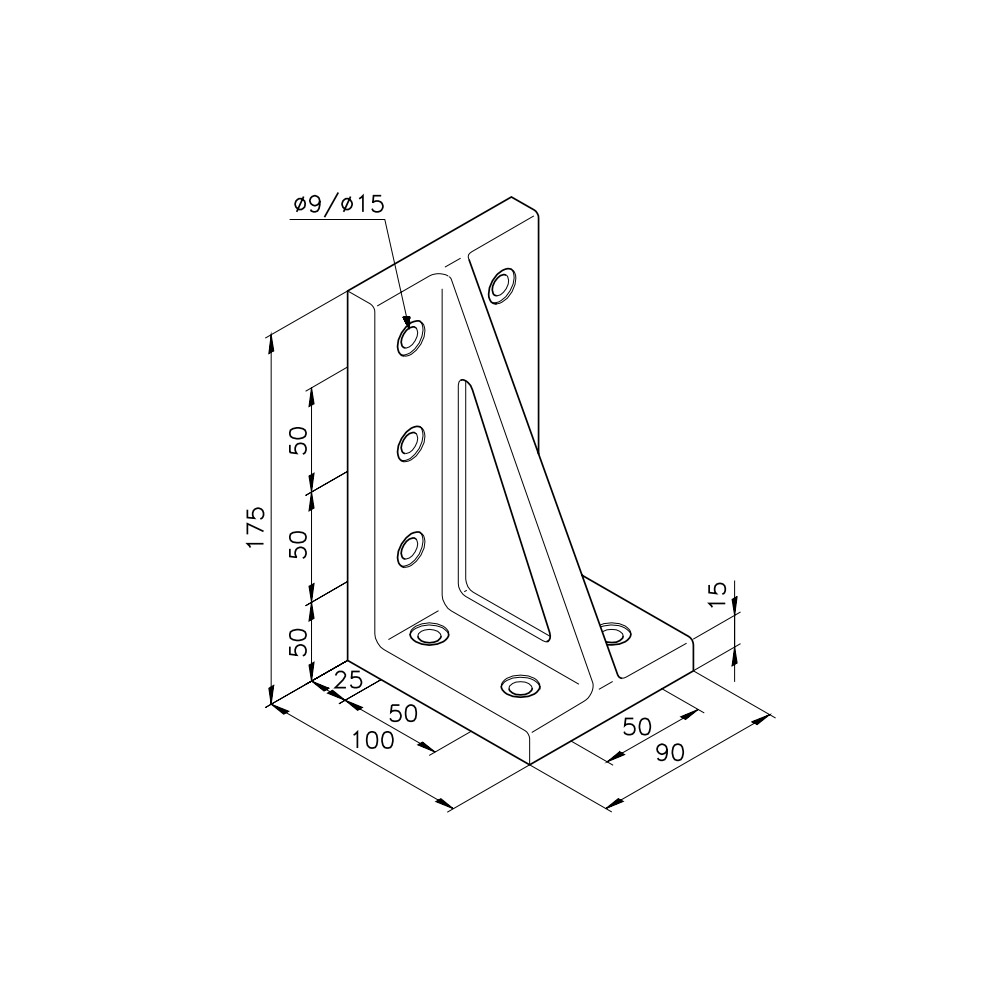

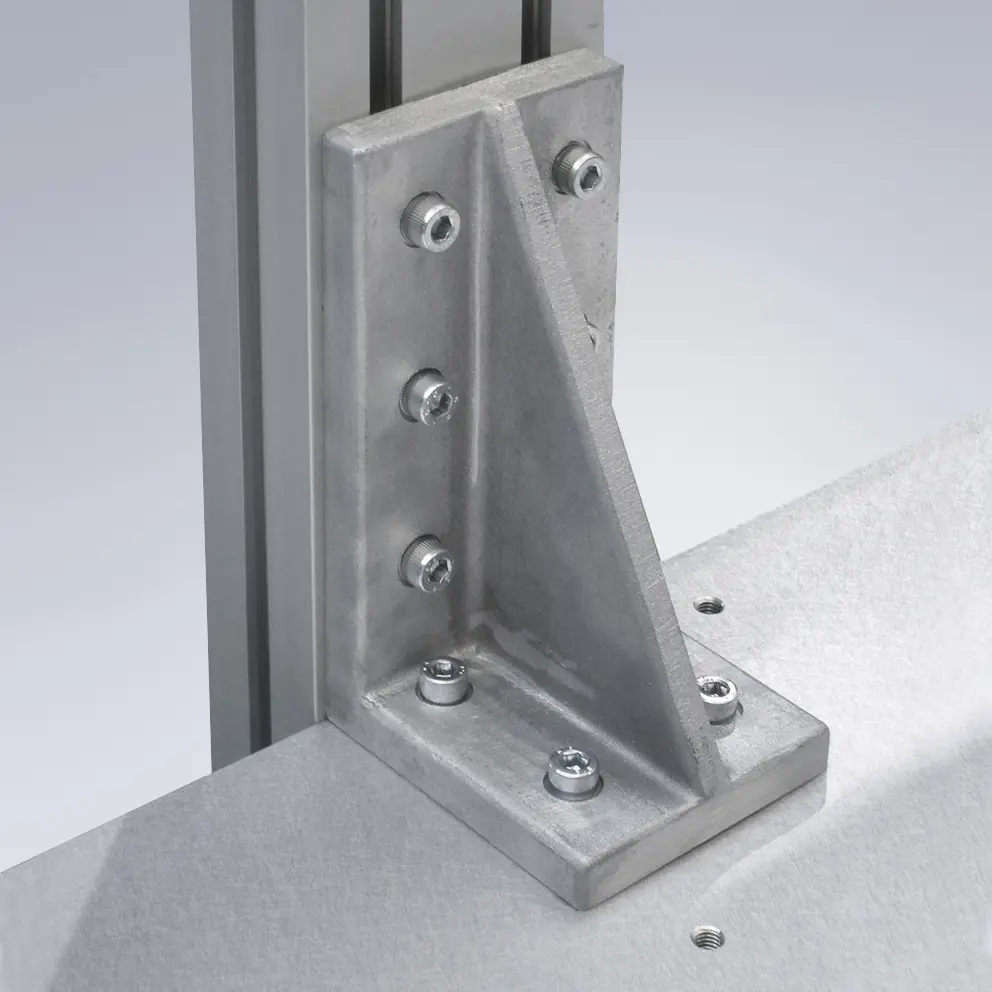

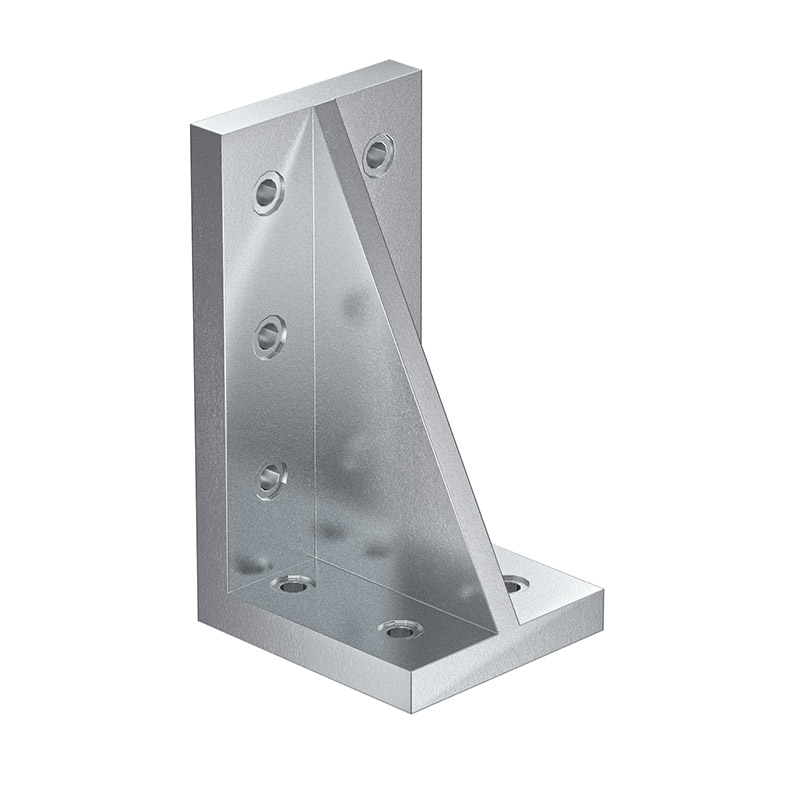

Die Winkelkonsole 15 ist eine besonders stabile und einfache Schraubverbindung aus Aluminium-Guss für die Serie 50, die ohne Profilbearbeitung eingesetzt ist. Die Konsole hat eine Abmessung von 100x175x90 mm und insgesamt 10 Bohrungen, sechs auf der einen und weitere vier auf der anderen Dimension. Sie verbindet zwei Profile in einem Winkel von 90°. Winkelkonsolen sind Winkel für statisch hochbelastende Konstruktionen für die kraftschlüssige, bearbeitungslose Verbindung von Profilen. Sie sind auch geeignet zum Verschrauben von Profilen an Böden und Wänden sowie zur Befestigung systemfremder schwerer Bauteile.
- Profilserie
-
Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium-Guss, winklig gefräst
- Abmessungen [mm]
-
100 x 175 x 90
- Bohrung [mm]
-
ø 9 (15)
- Anzahl Bohrungen
-
10
- Gewicht [kg]
-
1,07
- Gewicht
-
1,069 kg
