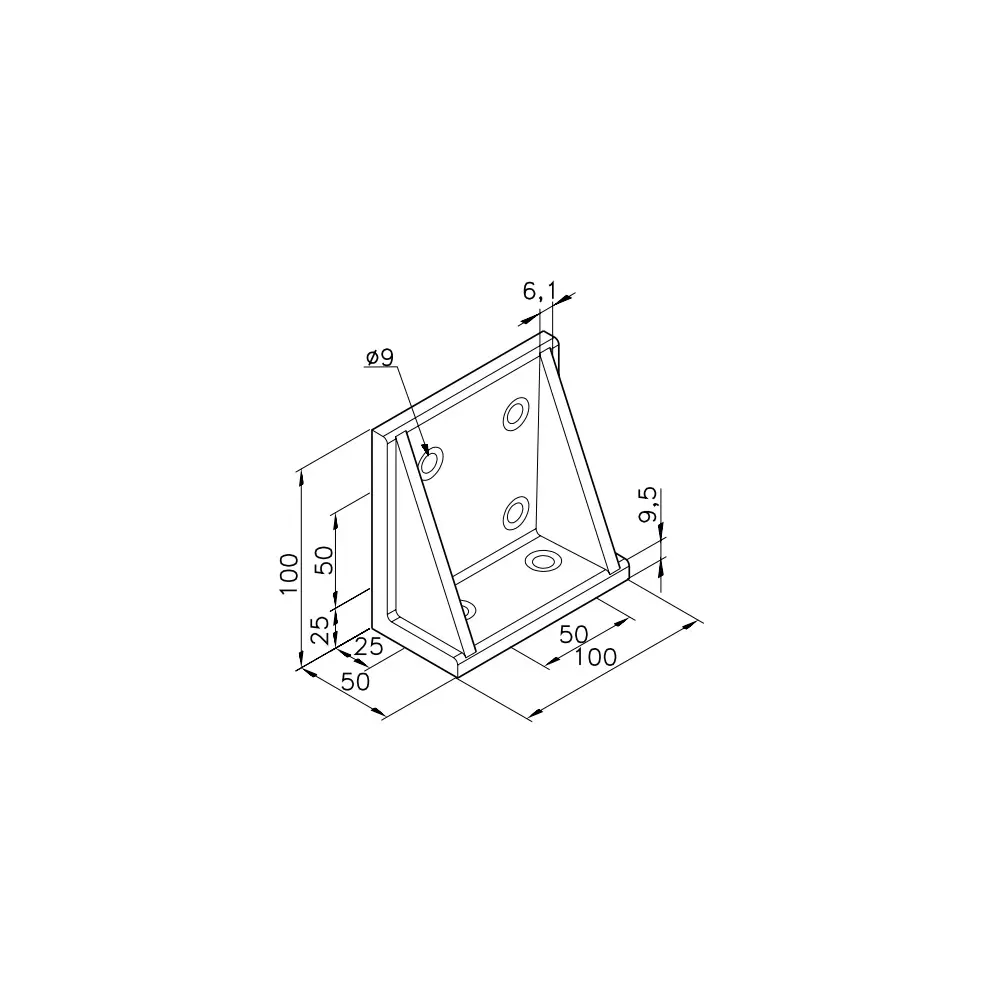

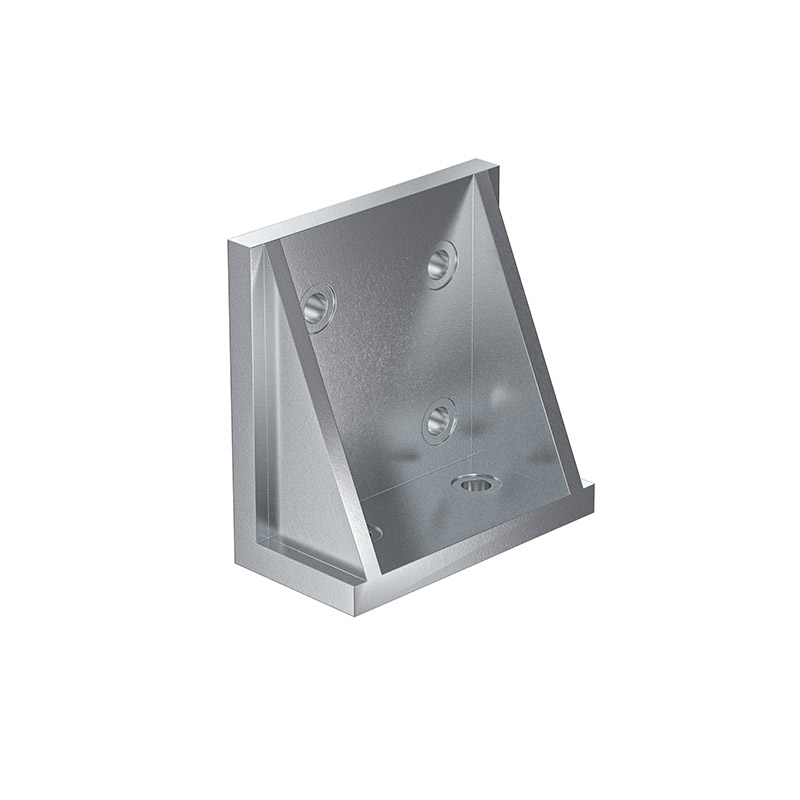

Die Winkelkonsole 2 ist eine besonders stabile und einfache Schraubverbindung aus Aluminium-Guss für die Serie 50, die ohne Profilbearbeitung eingesetzt ist. Die Konsole hat eine Abmessung von 50x100x100 mm und insgesamt 6 Bohrungen, vier auf der einen und zwei weitere auf der anderen Dimension. Sie verbindet zwei Profile in einem Winkel von 90°. Winkelkonsolen sind Winkel für statisch hochbelastende Konstruktionen für die kraftschlüssige, bearbeitungslose Verbindung von Profilen. Sie sind auch geeignet zum Verschrauben von Profilen an Böden und Wänden sowie zur Befestigung systemfremder schwerer Bauteile.
- Profilserie
-
Serie 50
- Nut [mm]
-
10
- Material
-
Aluminium-Guss, winklig gefräst
- Abmessungen [mm]
-
50 x 100 x 100
- Bohrung [mm]
-
ø 9
- Anzahl Bohrungen
-
6
- Gewicht [kg]
-
0,39
- Gewicht
-
0,39 kg
