Erdungsanschluss

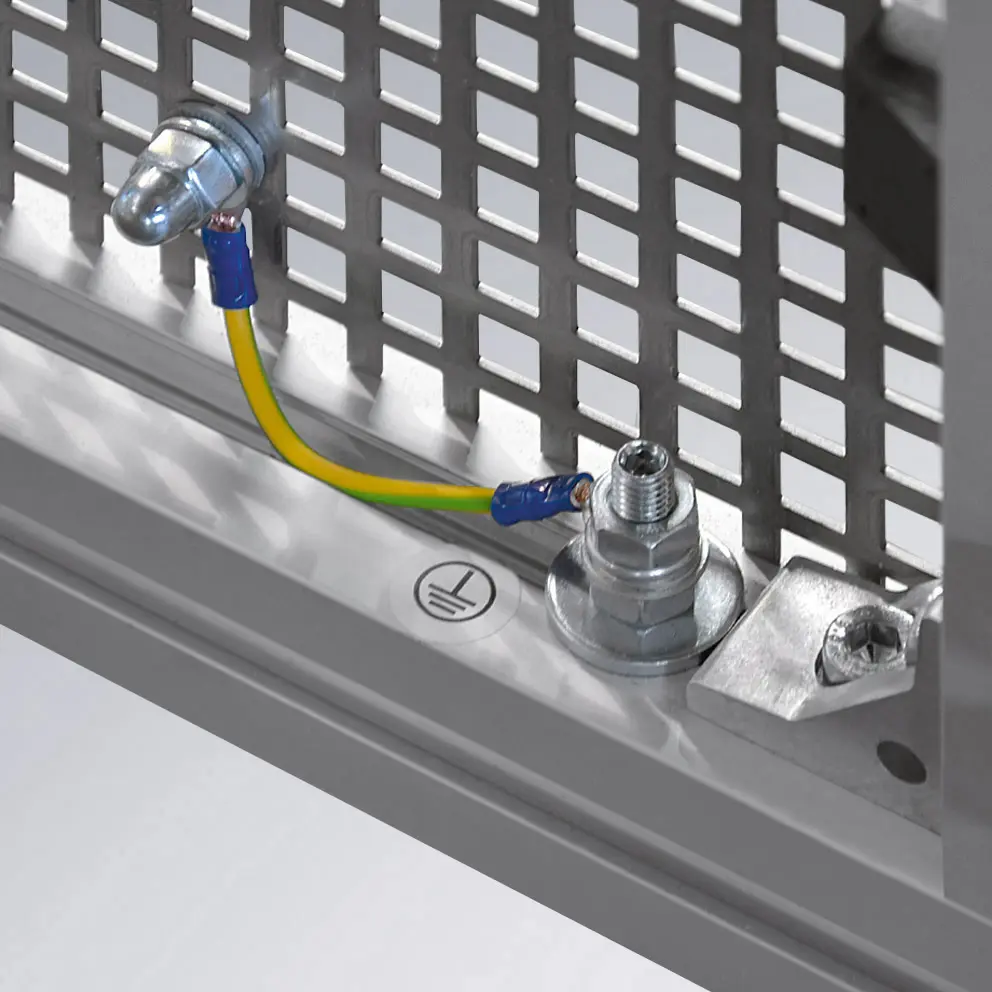

Mit dem Erdungsanschluss können Aluprofil-Konstruktionen (Industriearbeitsplatz, Schutzeinrichtung, Fördersystem) untereinander oder mit dem Schutzleiter verbunden werden, sodass der Schutz gegen elektrischen Schlag und elektrostatische Entladung gewährleistet ist.

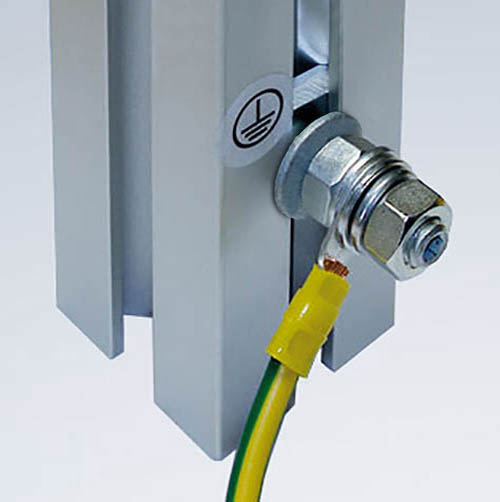

Sind Arbeitsplätze elektrifiziert (z.B. Beleuchtung, Steckdosen etc.), so müssen gemäß DIN VDE 0100-410 alle leitfähigen Bauteile eines Arbeitsplatzes untereinander mit dem Schutzleiter der Zuleitung verbunden sein, so dass im Fehlerfall der Schutz gegen elektrischen Schlag sichergestellt ist.

Winkelverbindung mit ESD-Laschen

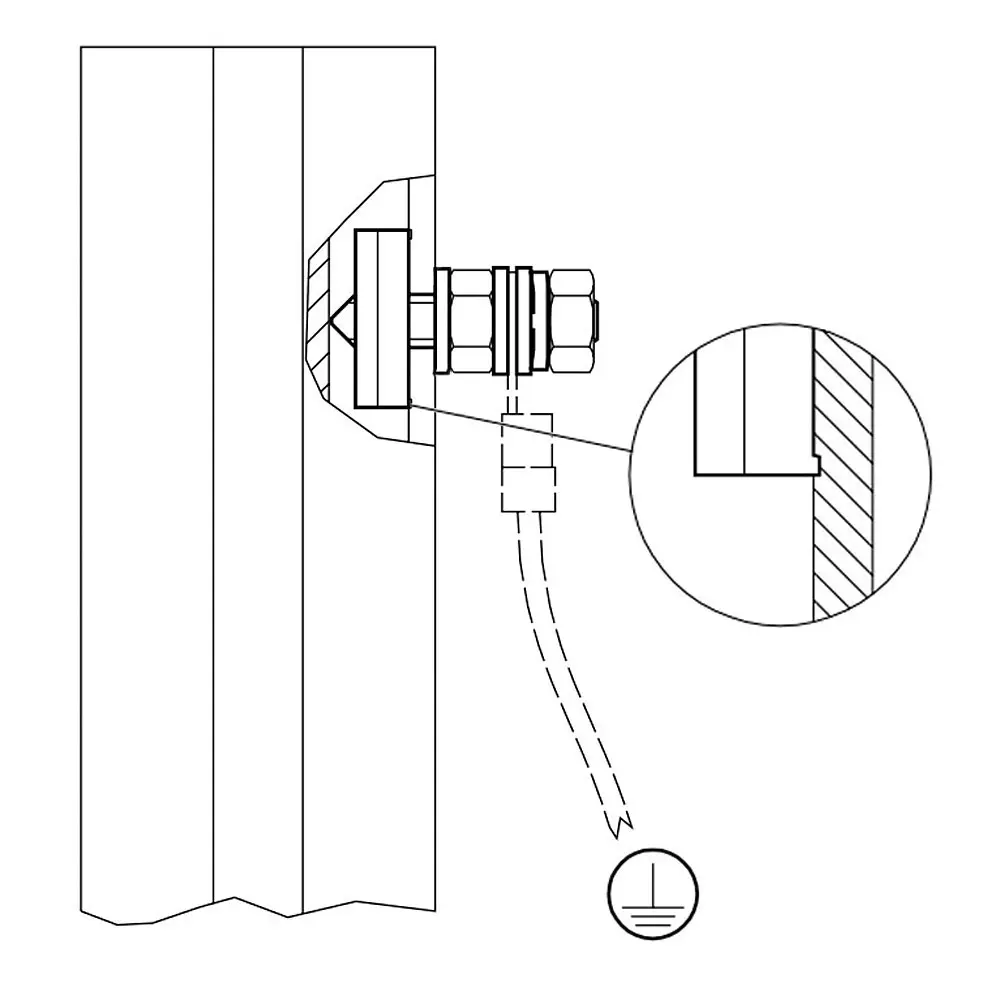

mk verwendet für seine Systemarbeitsplätze aus Aluminium grundsätzlich eine Erdungsmethode, die standardmäßig auch in nicht elektrifizierten Arbeitsplätzen angewandt wird. Durch die Verbindung der Aluprofile mit Winkeln und ESD-Laschen (ESD-Nutensteine) ist eine Erdung grundsätzlich kabellos gewährleistet. Die Stanzung der Lasche durchdringt dabei die isolierende Eloxalschicht des Aluprofils und gewährleistet über die Schraubenverbindung die Leitfähigkeit der Verbindung. Dies bedeutet im Fall einer nachträglichen Elektrifizierung, dass nur noch der Schutzleiter einmalig mit dem Arbeitsplatz verbunden werden muss, um eine Erdung herzustellen.

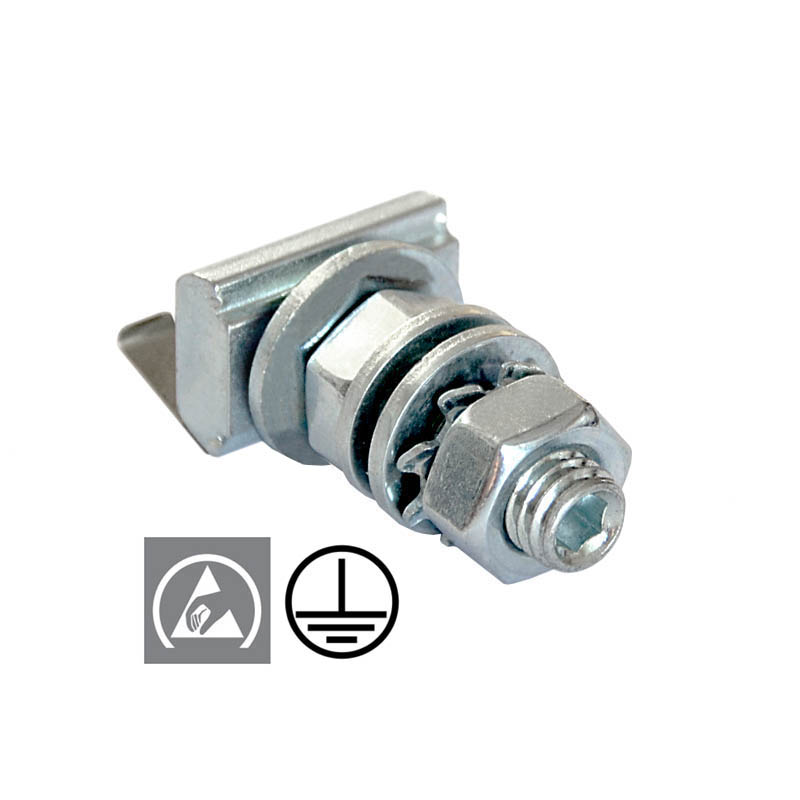

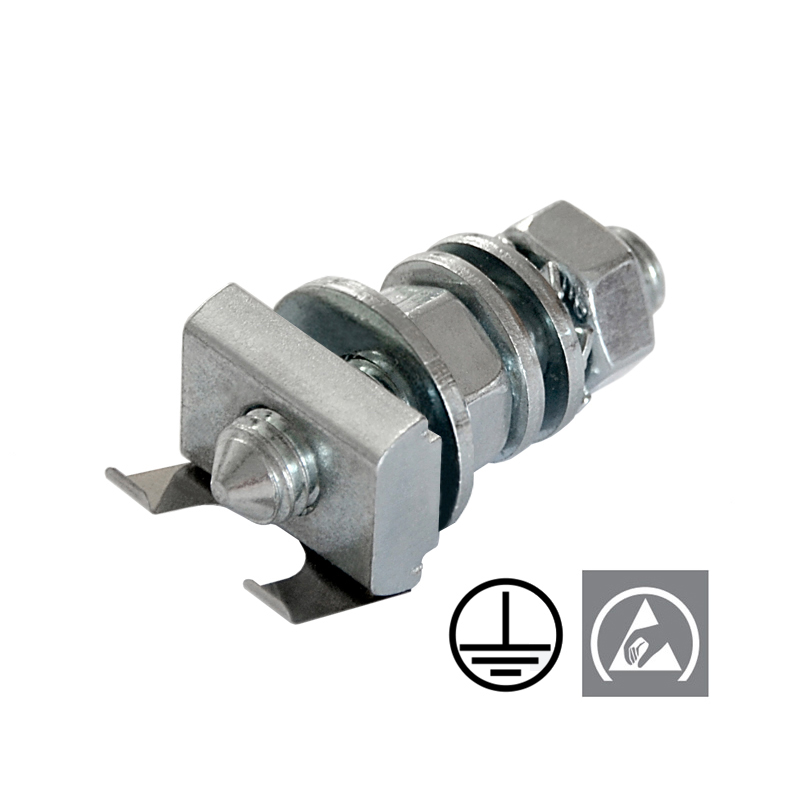

Baugruppe
1x Einschwenklasche 1, ESD, mit Federblech, M8 (34.16.0831)
1x Gewindestift M8x35 DIN914
1x Unterlegscheibe DIN9021 M8
2x Unterlegscheibe A8 DIN125
2x Sechskantmutter M8 EN24032
1x Fächerscheibe A8.4 DIN6797

Profilserie

Serie 40 / Serie 50 / Serie 60

Nut [mm]

10

Material

Stahl, verzinkt

Gewinde [mm]

M8 x 35

Gewicht

0,041 kg
