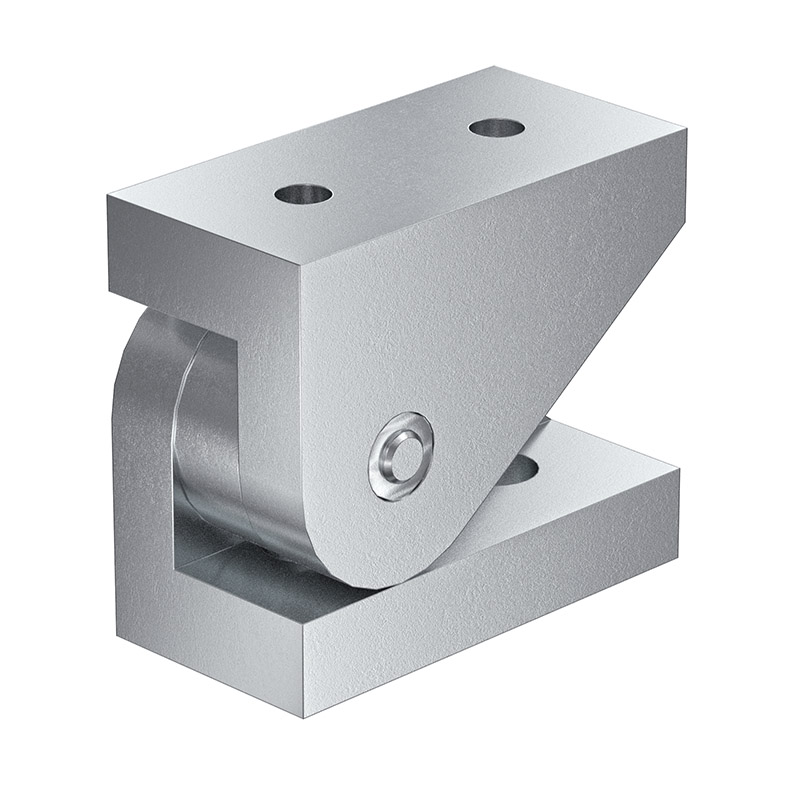

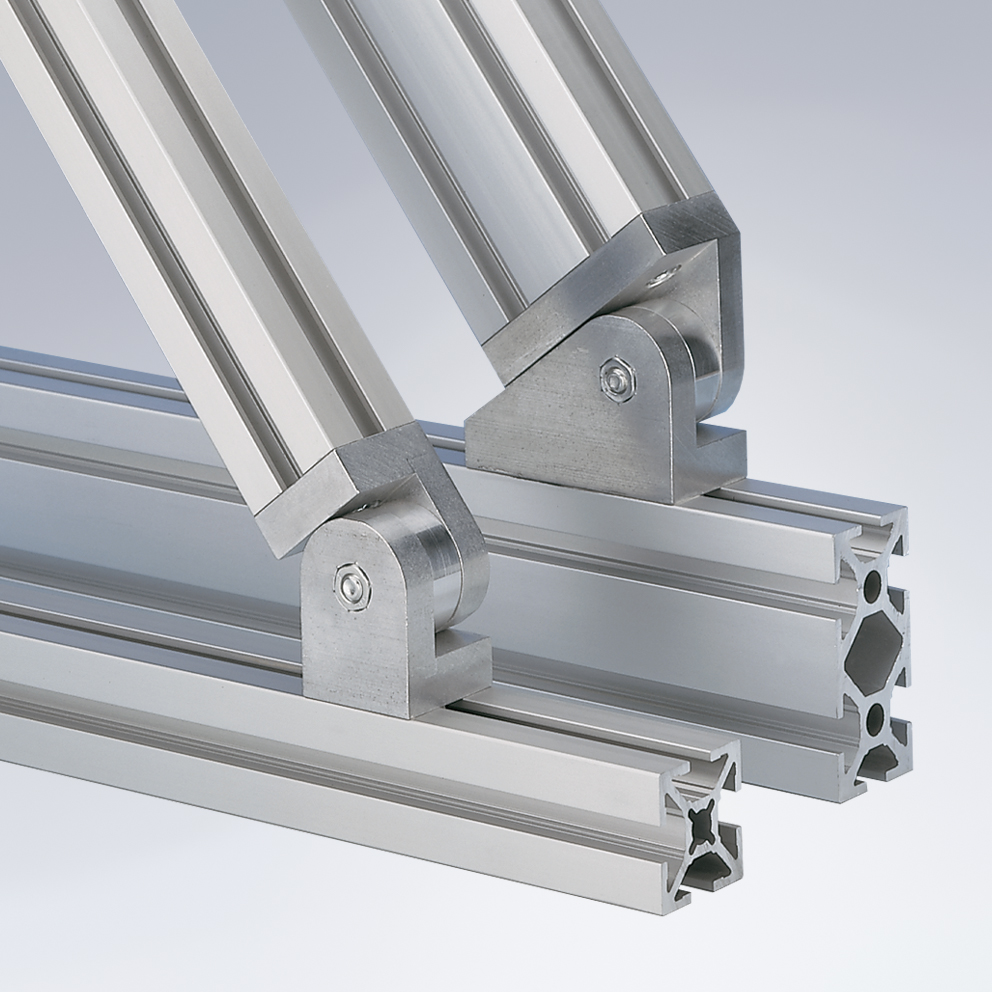

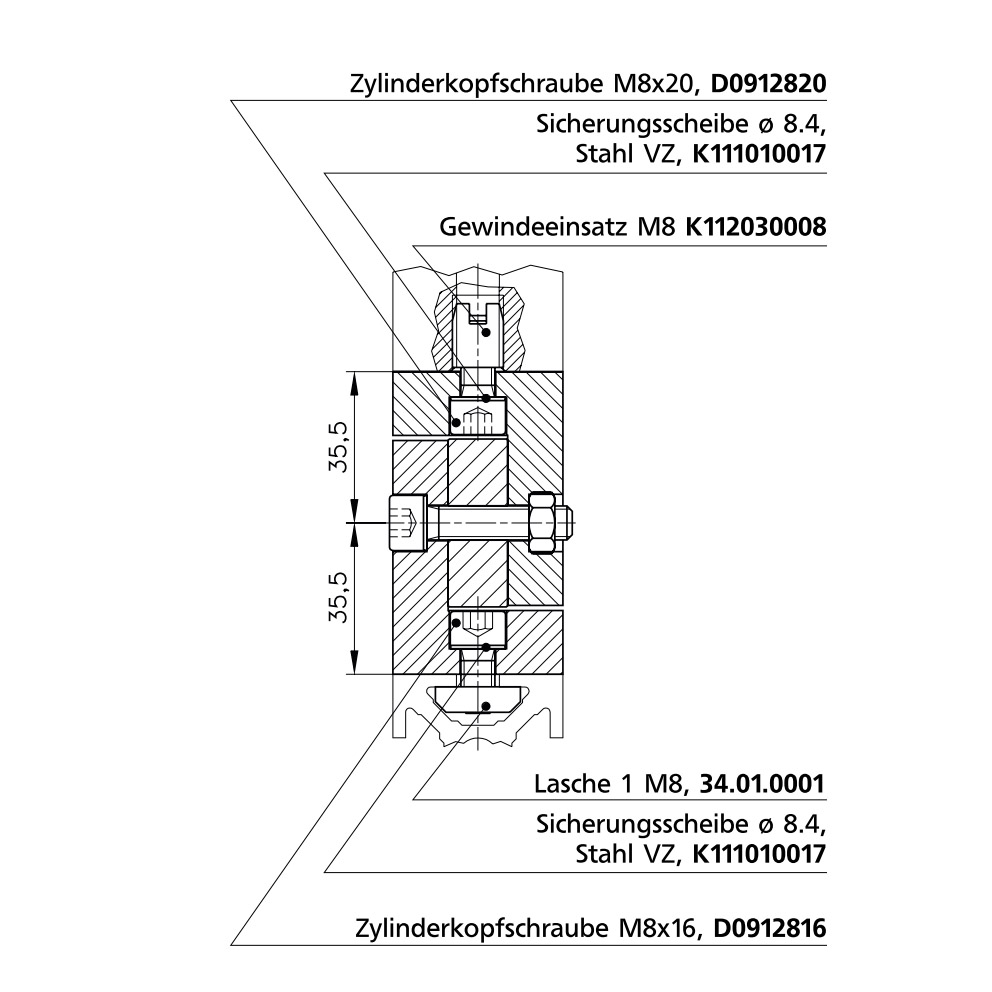

Das Gelenk B25 aus gleitgeschliffenem Aluminium dient der Anbindung von Profilen der Serie 40 in einem Winkel von +90°/-37°. Die Gelenke werden durch Anziehen der Zylinderkopfschraube festgesetzt. Die Belastung beträgt max. 200 kg in Profillängsrichtung. Zur Aufnahme von hohen Drehmomenten ist das Gelenk zu verstiften.
- Profilserie
-
Serie 40
- Nut [mm]
-
10
- Material
-
Aluminium, gleitgeschliffen

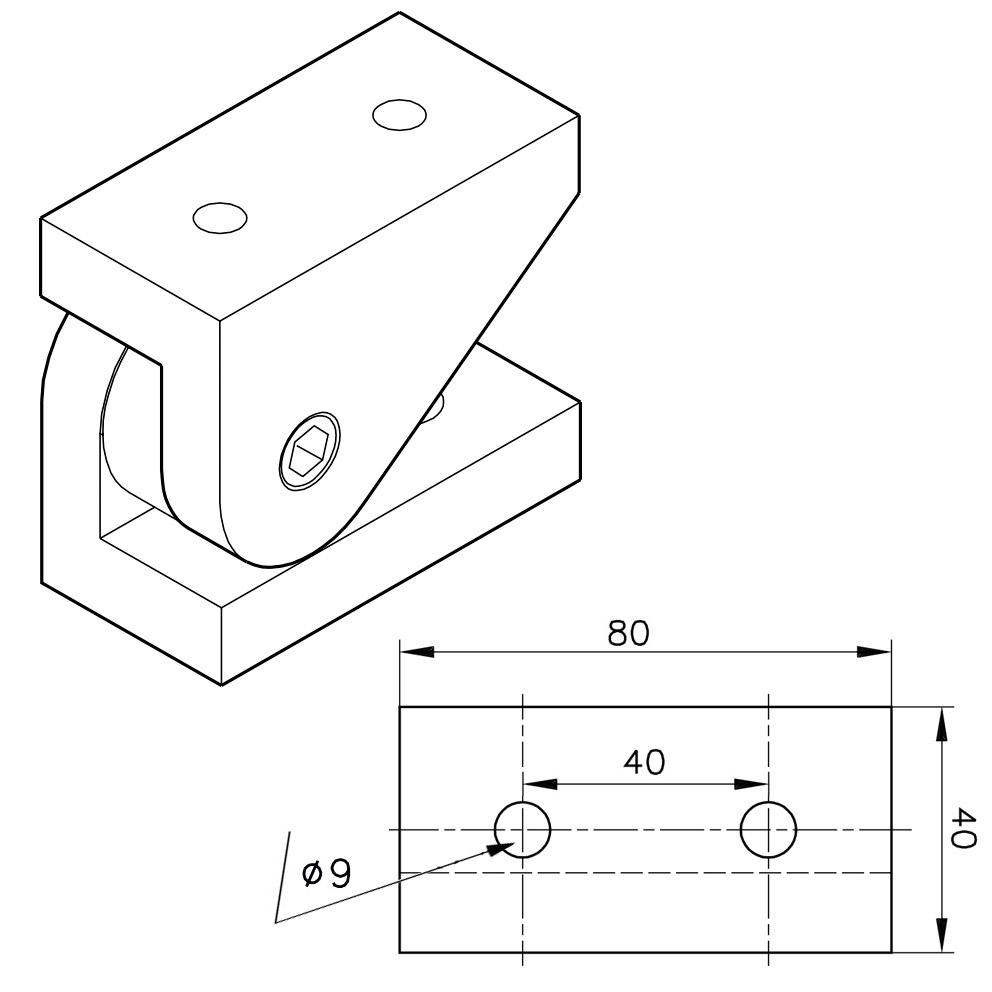

- Abmessungen [mm]
-
40 x 80 x 70
- Bohrung [mm]
-
ø 8,4 (13,5)
- Anzahl Bohrungen
-
2 + 2
- Traglast [kg]
-
200 (in Profillängsrichtung)
- Drehwinkel [°]
-
+90/-37
- Gewicht
-
0,451 kg
